Экстензометр

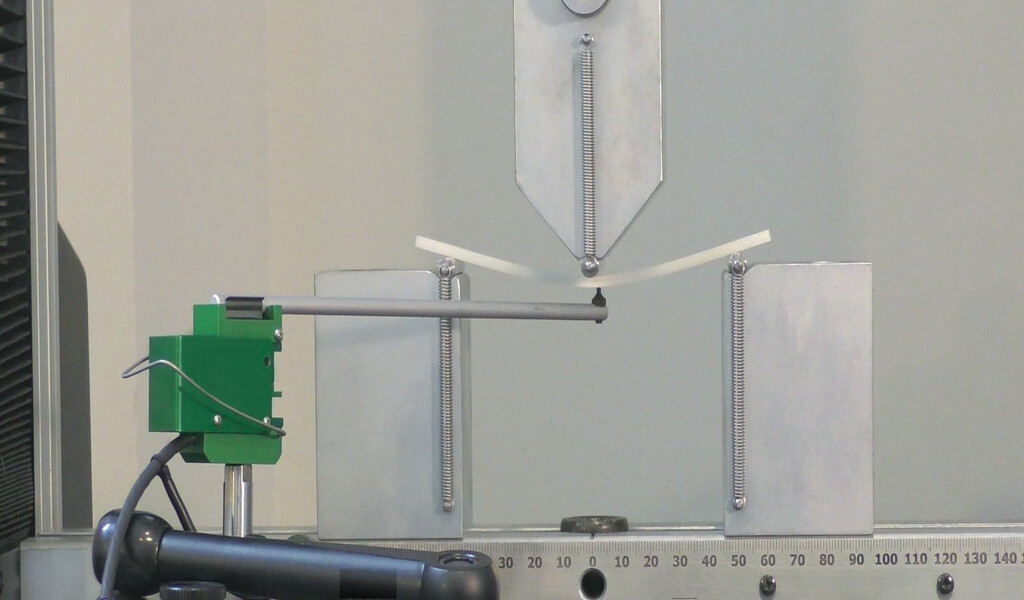

/8860/conversions/c340ae6bbb8aef47b8bcd2946e3c54dd-big.jpg

Представьте, вы испытываете металлическую проволоку на растяжение. Наблюдаете, как она удлиняется, но как точно измерить это удлинение, особенно когда оно совсем незаметное, а разрешения измерения машины не хватает?

Экстензометр (от лат. extensio – «растяжение» и греч. metreo – «измеряю») – это устройство для измерения деформации образца при нагрузке (удлинения, сжатия, роста трещины). Они значительно повышают точность измерений, поэтому их используют в различных направлениях: от научных исследований до стандартных лабораторных испытаний. Иногда без экстензометра невозможно отследить точное напряжение, при котором образец разрушается.

/8859/conversions/e9b732a2bdb5d805f104ab3df4a554ee-big.jpg

/8858/conversions/92947b6939bc9c6dc5ca7a0add31425d-big.jpg

Виды экстензометров

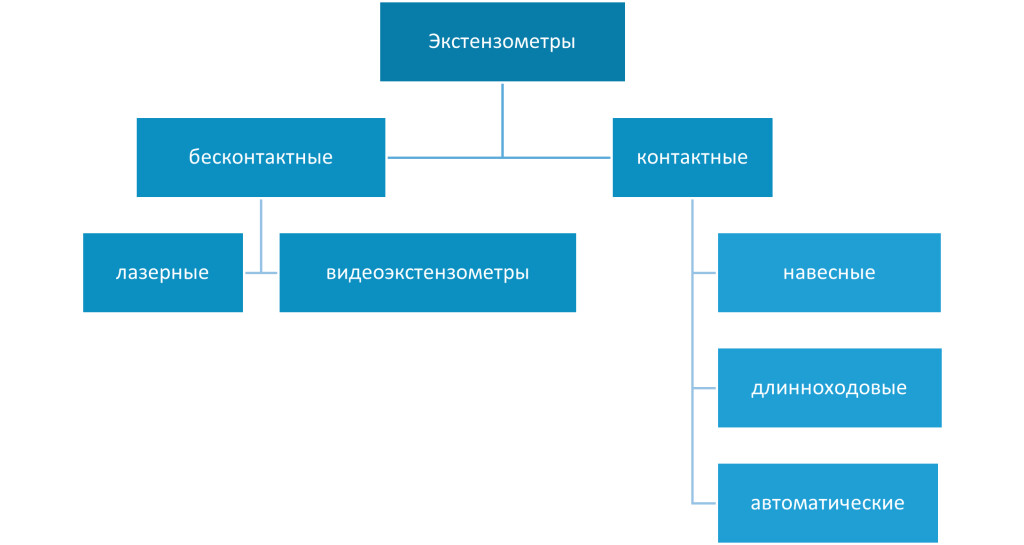

Экстензометры бывают контактными и бесконтактными, и каждый тип подходит для своих задач.

Контактные модели крепятся к образцу с помощью зажимов или специальных ножек – они просты, надёжны и обеспечивают высокую точность измерений, поскольку фиксируют деформацию прямо на поверхности материала. Такие приборы отлично подходят для большинства стандартных испытаний.

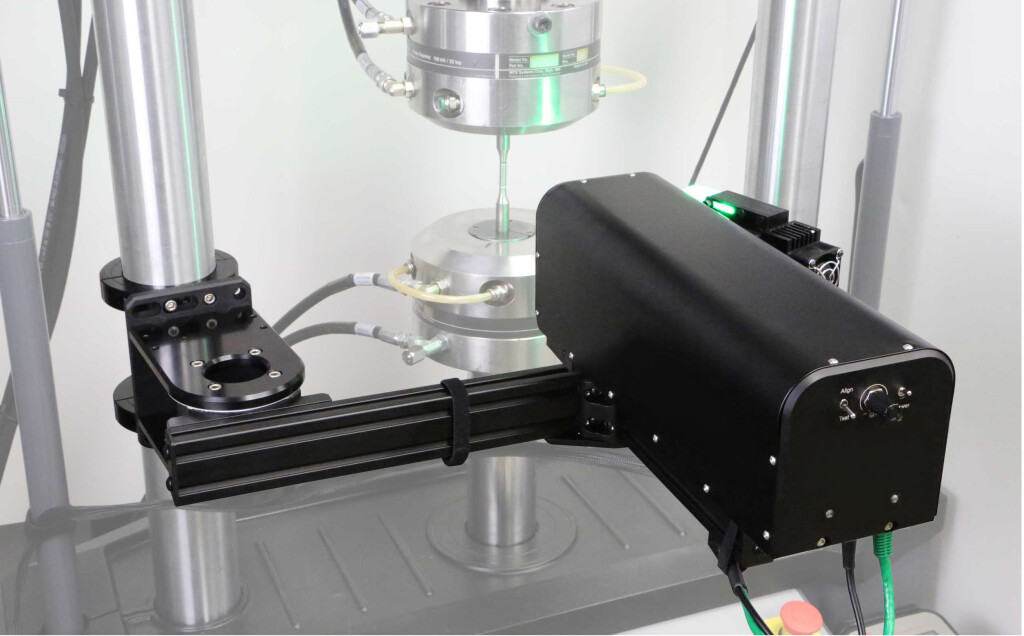

Второй тип работает без физического контакта с материалом. Вместо этого они применяют оптические методы. Это делает их пригодными для работы с хрупкими, тонкими или мягкими образцами, которые легко повреждаются при давлении.

/8857/conversions/7e76643ea257902423e295c0b17f1c4e-big.jpg

Принцип работы

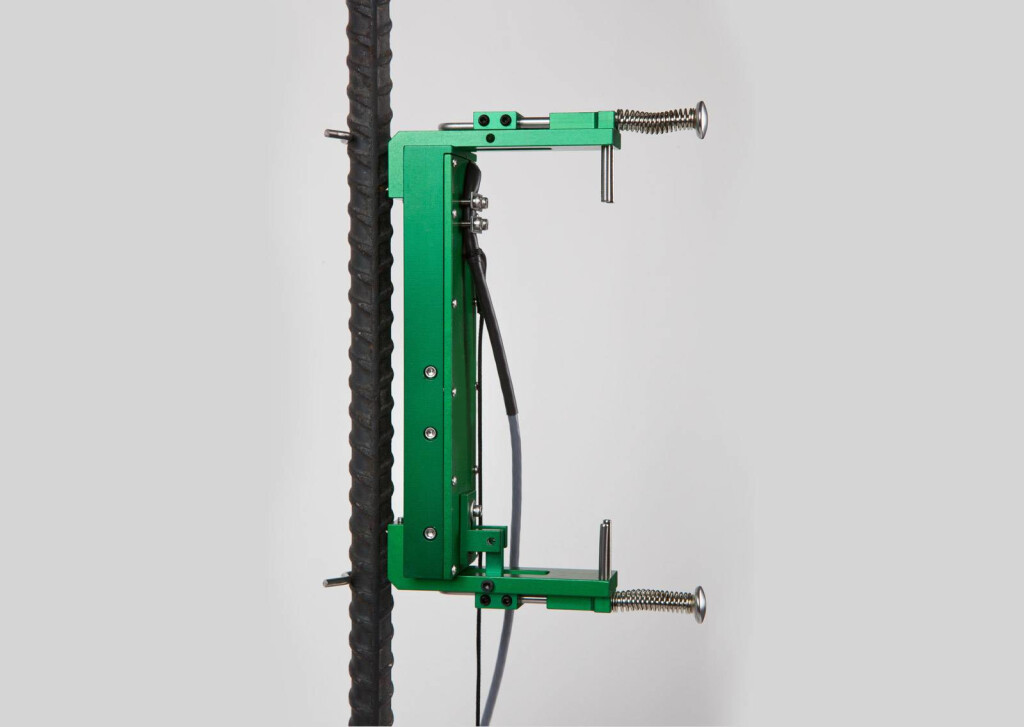

Чаще используются навесные экстензометры. Такой тип аккуратно «цепляется» за образец двумя специальными ножами. Расстояние между этими ножами – это база измерения. Когда образец деформируется, расстояние между ножами меняется.

Экстензометр фиксирует это изменение и превращает его в электрический сигнал, который уже можно зафиксировать и записать на электронный блок или ПК.

Что он определяет?

Главное, что измеряет экстензометр – это деформация. Основная цель – измерение для дальнейшего расчета модуля Юнга (упругости), вычисления предела текучести, фиксирования удлинения при разрыве, определить коэффициент Пуассона.
