Регулировка чувствительности в УЗК

Введение

Представьте, что вы слушаете голос человека, который находится то в двух метрах от вас, то в двадцати. Вы слышите его по-разному: близкий — громко, далёкий — тихо. Но ведь сам голос не меняется — меняется только расстояние. Примерно так же работает ультразвуковой контроль. Один и тот же дефект на разной глубине даст эхо-сигналы разной амплитуды просто потому, что ультразвук по пути затухает. А если ещё и луч вводится под разными углами (как в фазированных решётках), ситуация усложняется: отражение от одного и того же дефекта зависит ещё и от угла падения. Чтобы прибор «говорил правду» и одинаково оценивал дефекты независимо от их глубины и угла, и нужны специальные функции: ВРЧ и УРЧ.


ВРЧ

УРЧ

Что такое ВРЧ (временная регулировка чувствительности)

Зачем это нужно:

   •  Выравнивает амплитуды эхо-сигналов от дефектов с одинаковой отражательной способностью, но расположенных на разной глубине
   •  Позволяет установить единый браковочный уровень для всей толщины материала
   •  Компенсирует естественное затухание ультразвуковых колебаний

Как это выглядит на практике:

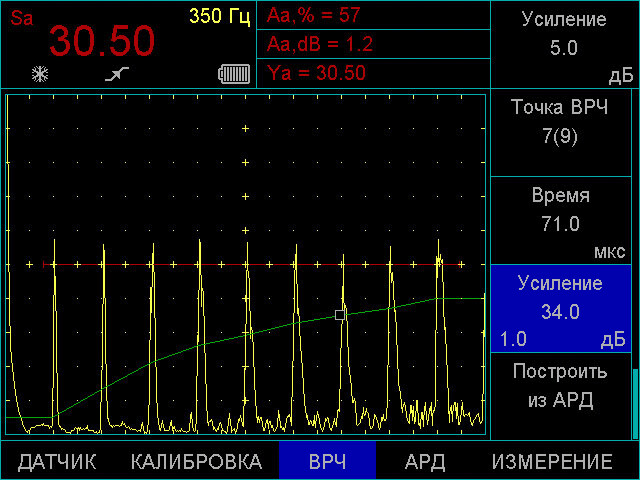

ВРЧ задаётся в виде кривой или прямой линии, где для каждого временного интервала (а значит, и глубины) устанавливается свой коэффициент усиления. Эта функция доступна в большинстве современных дефектоскопов — как классических, так и с фазированными решётками. В приборах, например, УСД-60ФР, ВРЧ может быть линейной, с крутизной до 10 дБ/мкс — это позволяет точно подстроиться под акустические свойства конкретного материала.


Что такое УРЧ (угловая регулировка чувствительности)

В отличие от классического УЗК, где луч вводится под одним фиксированным углом, фазированные решётки позволяют формировать веер лучей в широком диапазоне углов (например, от 35° до 75° с шагом 0,5 градуса). При этом отражение от одного и того же дефекта будет разным в зависимости от угла падения: где-то сигнал сильный, где-то слабый. УРЧ выравнивает эту разницу амплитуд сигналов от одного отражателя для всех углов.

Зачем это нужно:

   •  Компенсирует зависимость амплитуды эхо-сигнала от угла ввода
   •  Обеспечивает равномерную чувствительность во всём секторе прозвучивания
   •  Позволяет корректно сравнивать эхо-сигналы, полученные разными лучами в рамках одного S-скана

Как это выглядит на практике:

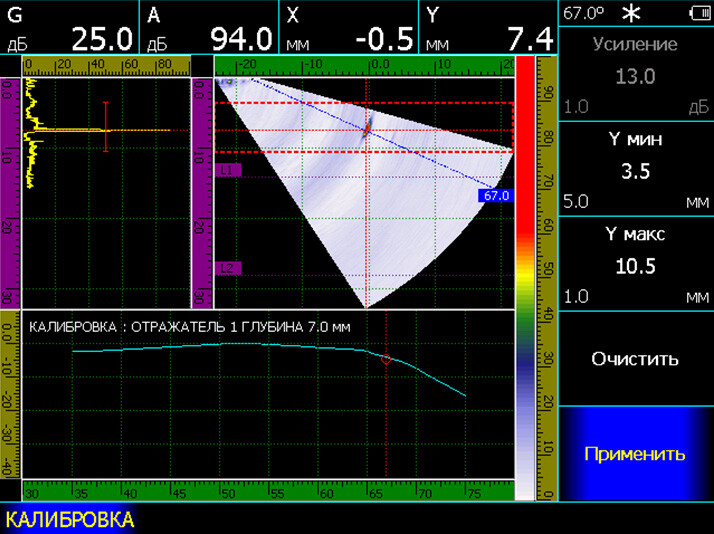

УРЧ настраивается по нескольким опорным точкам. Для каждого угла задаётся свой коэффициент усиления. В приборах УСД-60ФР предусмотрена коррекция по 10 точкам — это позволяет с высокой точностью скомпенсировать особенности конкретного преобразователя и материала.


В чём разница — кратко

Почему это важно

Без ВРЧ и УРЧ вы рискуете либо пропустить дефект на большой глубине (если не дожать усиление), либо забраковать годную деталь у поверхности (если пережать). А при работе с фазированными решётками без УРЧ вы получите неравномерную чувствительность по сектору: одни углы будут «кричать», а другие — «молчать», искажая реальную картину. Эти функции превращают ультразвуковой контроль из субъективного «гадания по всплескам» в объективный измерительный процесс, где каждый дефект оценивается по единой шкале.


Вывод

ВРЧ — универсальный инструмент, работающий в любых дефектоскопах. УРЧ — это «фишка» фазированных решёток, без которой невозможно получить достоверный S-скан. Вместе они делают ультразвук «честным», убирая искажения, которые вносит сам материал и геометрия прозвучивания. Если вы хотите, чтобы ваши протоколы отражали реальное состояние объекта, а не особенности настройки прибора — осваивайте и используйте эти функции. Они есть в любом серьёзном дефектоскопе, и правильно настроенные, становятся вашими главными помощниками.
