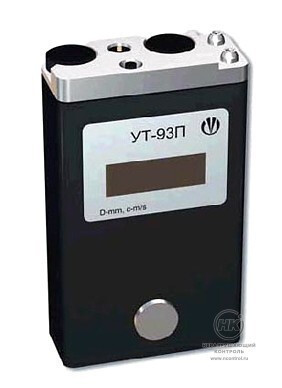

Ультразвуковой толщиномер УТ-93П

Ультразвуковой толщиномер УТ-93П предназначен для измерения толщины изделий из конструкционных металлических сплавов при одностороннем доступе к ним. Применяется для определения скорости распространения ультразвуковых колебаний продольного вида со значениями от 4400 до 6400 м/с в объектах с толщиной от 20 до 300 мм. Снят с производства.

Толщиномер может применяться для измерения толщины стенки ёмкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с коррелированными поверхностями. Используется в процессе их эксплуатации или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Принцип работы

Используется контактный способ обеспечения акустического контакта путём прижатия контактной поверхности преобразователя к поверхности контролируемого объекта, без сканирования поверхности объекта. В толщиномере применён жидкокристаллический светоотражающий цифровой индикатор.

Соответствие стандартам

Толщиномер является ультразвуковым контактным толщиномером для ручного контроля общего назначения по ГОСТ 28702-90. По защищённости от воздействия окружающей среды толщиномер соответствует исполнению, защищённому от попадания внутрь твёрдых тел (пыли) и воды — степень защиты IP53 по ГОСТ 14254-96. Прибор устойчив к воздействию соляного тумана.

300  часов
Время непрерывной
работы батареи

Особенности

  • сигнализация о наличии акустического контакта преобразователя с контролируемым изделием и разрядке батареи;
  • автоматическое отключение питания при отсутствии акустического контакта по истечении 1 ... 2,5 мин;
  • пылеводозащищенное исполнение;
  • индикация результатов измерений и установочных данных 4-х разрядным жидкокристаллическим индикатором;
  • время непрерывной работы толщиномера от батареи: 300 часов.

Комплектация

  • электронный блок толщиномера;
  • комплект преобразователей;
  • кабели соединительные;



  • инструкция по эксплуатации;
  • чехол защитный.

Технические характеристики

Диапазон измеряемых толщин 0,6 – 300 мм
Предельное значение основной абсолютной погрешности ±0,1 мм
Питание от аккумулятора, либо от батареи типа «КРОНА», 9 В
Условия эксплуатации:
– температура окружающего воздуха от -10 до +50 °С
– атмосферное давление от 84 до 106 кПа
– относительная влажность воздуха  95% при температуре 35 °С и более низких температурах без конденсации влаги
Габаритные размеры 140×80×35 мм
Масса прибора с отсеком питания 0,3 кг
Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter, чтобы помочь нам ее исправить.
0 снят с производства RUB
Заказать Добавить в закладки
Производитель
INTROSCOP

Гарантия
12 месяцев
