Ультразвуковой дефектоскоп УД2-140

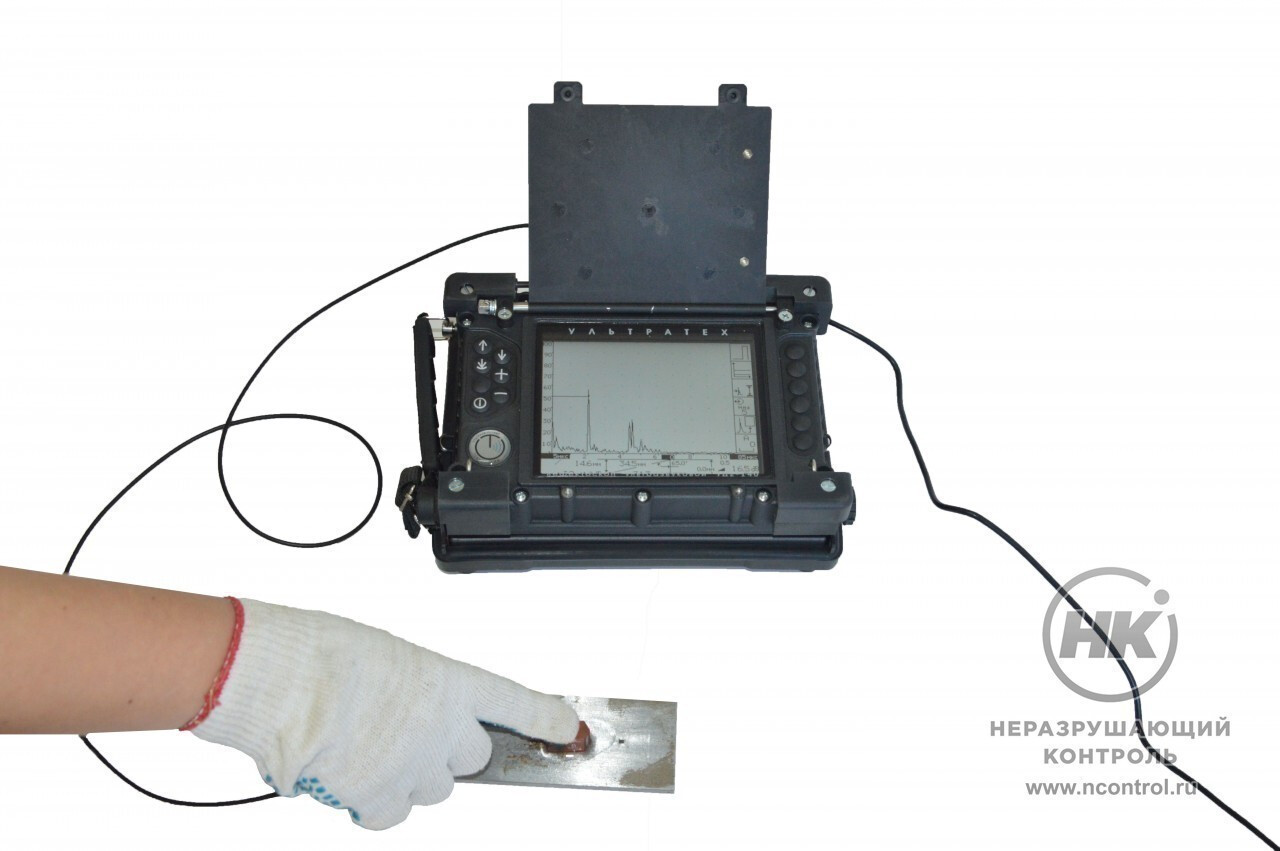

Ультразвуковой дефектоскоп УД2-140 [фото №3]

Купить

Задать вопрос о товаре

Ультразвуковой дефектоскоп УД2-140 предназначен для поиска дефектов, измерения их координат, измерения амплитуд сигналов от дефектов и измерения скорости распространения продольных и поперечных УЗК в различных материалах. Диапазон измеряемых толщин по стали: от 1 до 3 000 мм.

Дефектоскопы реализует эхо-метод, теневой и зеркально-теневой методы контроля. Работает в частотном диапазоне от 1,25 до 10 Мгц. Сохраняет работоспособность при контроле материалов со скоростями распространения УЗК в диапазоне от - 0,5 мм/мкс до 9,99 мм/мкс.

IP66
Степень защиты
корпуса

УД2-140 работает в режимах регистрации:

регистрация амплитуды с записью по датчику пути;
глубиномер с записью по датчику пути, по времени или одиночные записи;
B-скан с записью по времени.

Документы в PDF

Скачать карточку в формате PDF

Описание

Особенности

режим увеличенного изображения А-скан;
режим заморозки - запоминание - максимальных значений сигналов;
режим обработки информации;
режим «стоп-кадр»;

звуковая сигнализация минимальной толщины контролируемого объекта;
встроенные часы и календарь;
поворачиваемая панель управления.

Технические характеристики

Тип дисплея	электролюминесцентный
Разрешение дисплея, точек	320 × 240
Размер дисплея, мм	115 × 86
Частота смены кадров, кадров/сек	до 100
2 строба	задержка 0 - 999,9 (с шагом 0,1) мкс; ширина 0 - 99,9 (с шагом 0,1) мкс
Отсечка	0 - 99% от высоты экрана с шагом 1%; ослабление 0 - 20 (с шагом 1) дБ
Углы ввода УЗК ПЭП, градусы	0°; 10-85°; 90° (с шагом 0,1°)
Скорость контроля, мм/мкс	0,5 - 9,99
Регулировка усиления, дБ	110 (0 - 80 с шагом 0,5)
Абсолютная чувствительность, дБ	105
Погрешность измерения амплитуды, ручной и автоматический режимы, дБ	± (0,5+0,03N)
Рабочие частоты, МГц	1,25; 1,8; 2,5; 5; 10
Диапазон зоны контроля, по стали, мм	3 000
Нуль глубиномера (время призмы), мкс	0,00 - 99,95 (с шагом 0,05)
Погрешность измерения расстояния, мм	± (0,5+0,01H)
Погрешность измерения координат, мм	± (0,5+0,015L)
Дополнительные функции	- «заморозка» максимального сигнала - стоп-кадр, - выбор размерности развертки - мм/мкс, - выбор размерности отображения расстояний - мм/мкс, - индикатор ХОД ЛУЧА, - индикатор КОЛИЧЕСТВО ПЕРЕОТРАЖЕНИЙ, - звуковая сигнализация МИНИМАЛЬНОЙ ТОЛЩИНЫ прозвучивания, - увеличенное изображение А-скан, - автоматическая регулировка чувствительности, - координатная сетка, - часы и календарь
ВРЧ	до 20 точек; динамический диапазон - 60 дБ; крутизна - 20 дБ/мкс
АРК	до 20 точек; 2 дополнительные линии на расстоянии до 20 дБ от основной
Режимы регистрации	- А-скан или параметры - до 500 записей; - A-L регистрация амплитуды с записью по длине длина пути - до 2984 мм, разрешение по длине - 1 мм, запись до 45 участков; - ГЛУБИНОМЕР: - H-T (временная развертка) время развертки - 5-25 (с шагом 5) сек, запись до 290 участков; - H-L (с использованием датчика пути) длина пути - до 3000 мм, разрешение по длине - 1 мм, запись до 45 участков по 3 м; - H (одиночные записи) - до 27000 записей; - B-СКАН (временная развертка) время развертки - 5-25 (с шагом 5) сек
Связь с компьютером	интерфейс - RS-232; скорость обмена - 9600-57600 б/сек
Аккумулятор	встроенный, продолжительность работы-8 ч., зарядка ускоренная-3,5 ч.
Диапазон рабочих температур	от -20оС до +50оС
Исполнение	IP66
Материал корпуса	композитный пластик
Поворот панели дисплея, градусов	относительно аппаратного модуля на угол от 0 до 90o
Габариты, Д × Ш × В, мм	210 × 140 × 65
Вес, кг	1,8 кг
