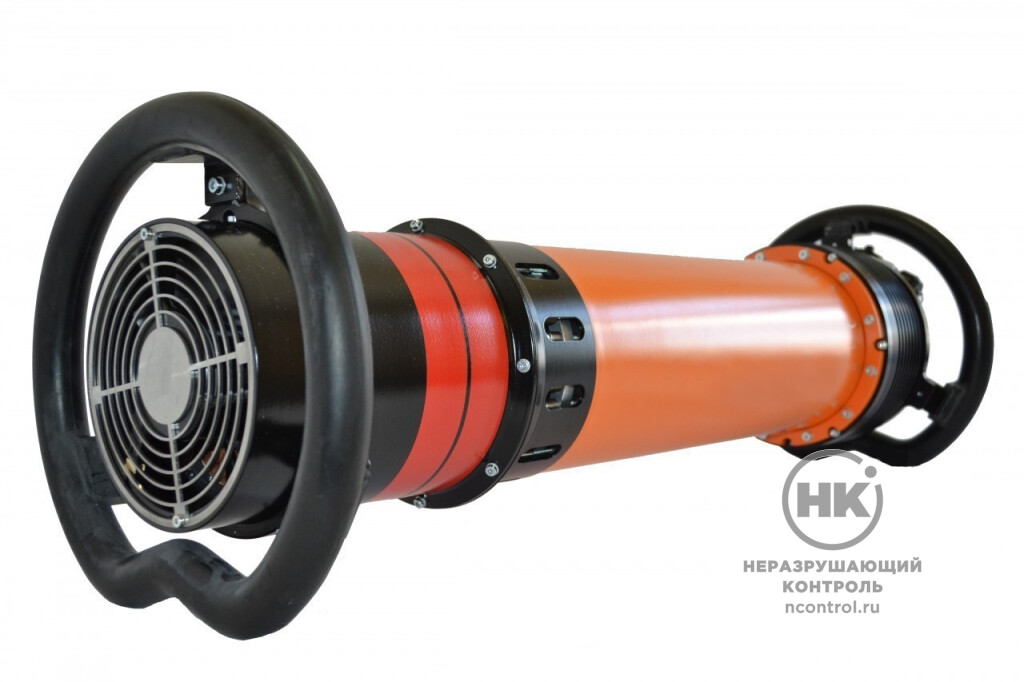

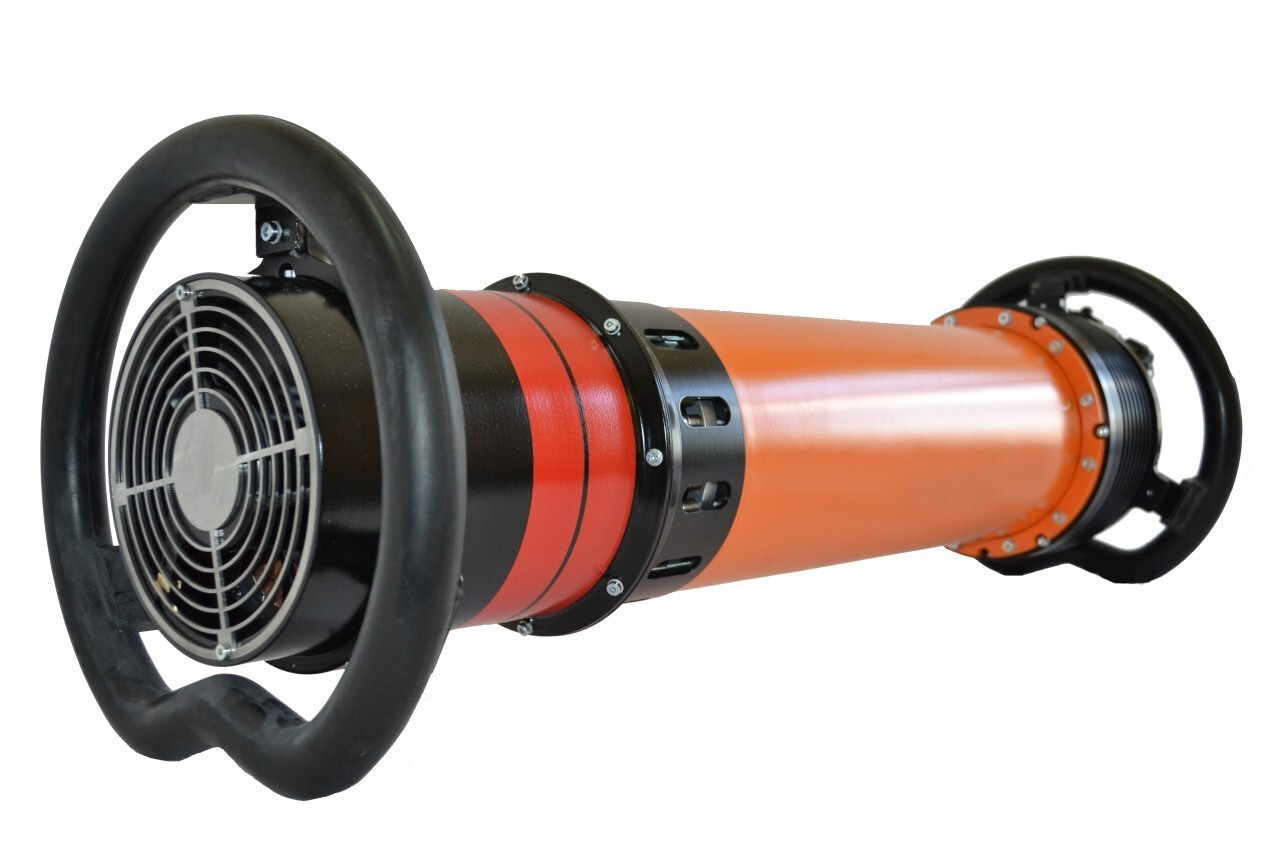

Рентгеновский аппарат «Эра 32 П»

Панорамный рентгеновский аппарат «ЭРА 32 П» в моноблоке предназначен для неразрушающего контроля в диапазоне напряжения от 5 до 200 кВ. Диапазон тока 0,5 ÷ 10 мА. Просвечиваемая толщина по стали — 32 мм при использовании пленки D7. Оптическая плотность почернения D=2.0.

Размер фокального пятна 0,4 x 4 мм. Поскольку аппарат панорамный, угол расхождения пучка лучей -- 40°x360°. Стандарт IP 65 позволяет использовать аппарат в условиях повышенных концентраций влаги и пыли, поскольку корпус аппарата усилен исполнением из металлокерамики.

Аппарат можно использовать с кроулером, блок излучателя при необходимости устанавливается в рабочее положение с помощью штатива.

Автоматическое управление контролем во время экспозиции позволяет оператору начать отходить на безопасное расстояние от аппарата сразу после включения напряжения. К тому же после подключения напряжение нарастает достаточно медленно, около 100 кВт каждые 6 секунд. Эта особенность относится ко всем аппаратам серии.

Схема подключения

Монтаж начинается с подключения соединительного кабеля к блоку излучателя. При необходимости к пульту управления подключают насос системы водяного охлаждения или реле расхода водяной турбины.

Затем нужно установить пульт управления так далеко от блока излучателя, насколько позволит соединительный кабель. Обязательно выбрать направление, противоположное рентгеновским лучам. После установки можно подключить соединительный и сетевой кабели к пульту управления.

Пульт управления

Пользовательский интерфейс пульта управления интуитивно понятен даже оператору с небольшим опытом работы.

На ЖК-дисплее пульта выводятся диаграммы экспозиций и текстовые сообщения. Предусмотрено управление кнопками или курсором.
На задней панели пульта рядом с каждым штекерным разъемом есть подсказка — подключаемый элемент и схема или величина напряжения. Сама панель утоплена в корпус.

0,4 x 4 мм
Размер фокального пятна

Номограмма рентгеновского аппарата «ЭРА 32 П»

Особенности

  • встроенный калькулятор времени экспозиции;
  • надежная металлокерамическая рентгеновская трубка;
  • среднечастотная технология;
  • часы реального времен;
  • возможность программирования;
  • возможность использования портативных источников энергии;
  • соответствие европейским требованиям безопасности;
  • по спецзаказу проблесковая сигнальная лампа может подключаться к штекерному гнезду электросоединителя.

Комплектация

  • блок излучения;
  • цифровой пульт управления;
  • упаковочная сумка;
  • соединительный кабель, длиной 20 м;
  • силовой кабель, длиной 10 м.

Принадлежности

  • лазерное центрирующее устройство;
  • сменные свинцовые диафрагмы;
  • тележка для транспортировки и позиционирования;
  • алюминиевый транспортный футляр;
  • силовой кабель, длиной 10 м;
  • соединительный кабель 10 м для дверных контактов;
  • удлинительный кабель, длиной 20 м;
  • мобильный электрогенератор;
  • четырехножный штатив.
  • руководство пользователя на CD-диске.

Технические характеристики

Направление излучения панорамное
Просвет по стали за 10 мин 32 мм
Диапазон высокого напряжения 5 ÷ 200 кВ
Диапазон тока 0,5 ÷ 10 мА
Ток при максимальном напряжении 3,0 мА / 200 кВ
Постоянный режим работы 600 Вт
Номинальное значение фокусного пятна 0,4x4 мм
(EN12543)
Материал анода (W) Вольфрам
Угол наклона мишени 22°
Угол выхода пучка 40° × 360°
Фильтр рентгеновского излучения 0,4 мм Fe/Ni/Co + 2 мм Al
Стабильность тока и напряжения ±1%
Требования к электропитанию 160 ÷ 253 В АС,
80 ÷ 127 В АС,
50 ÷ 60 Гц
Вес блока излучения 31 кг
