Рентгенотелевизионная установка или компьютерная томография

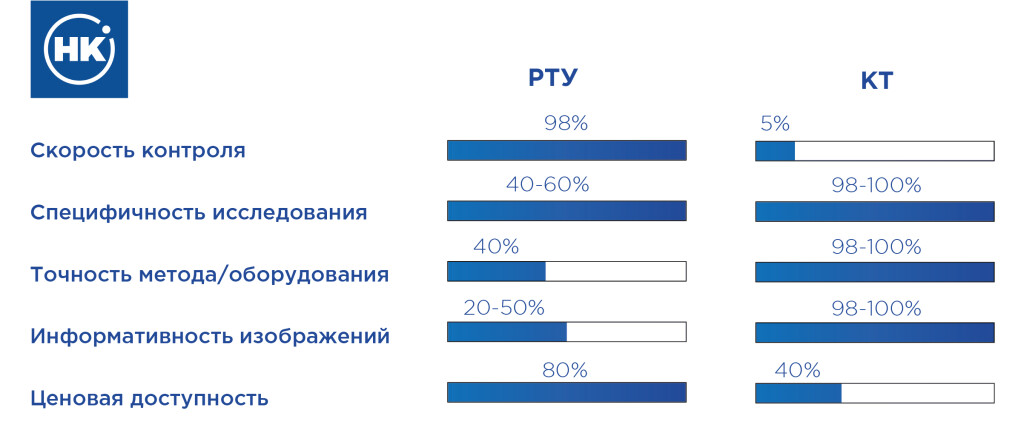

В этой статье мы разберем ключевые отличия РТУ от КТ, о которых молчат технические спецификации. Вы узнаете, как избежать распространенных ошибок при выборе оборудования и найти оптимальное решение для ваших задач.

Дарья Морозова
технический специалист

Задачи и объекты контроля


Компьютерная томография применяется для контроля печатных плат, определения характеристик объемных дефектов, а также для реинжиниринга и поиска посторонних элементов.

Этот метод полезен, когда необходимо не только получить сведения о наличии дефектов или их протяженности, а также объемное представление объекта и измерение метрологических характеристик по всем направлениям и компонентам объекта. Как правило, такие результаты требуются для наукоемких производств или лабораторий, где исследуют новые решения и материалы. Одной из уникальных задач КТ может быть выявление дефектов в направлении просвечивания в радиационной толщиной выходящей за границы применимости метода РК, например, исследование кернов нефтяных и газовых месторождений.

Рентгенотелевизионная установка – это автоматизация процесса получения рентгеновских снимков. Манипуляторы позволяют настраивать различные ракурсы, в том числе под углом, делать серию снимков за одну экспозицию и контролировать объекты в динамике. РТУ является заменой ручного выстраивания схемы контроля, когда объекты однотипны, или необходимо несколько ракурсов для объектов сложной формы, или требуется потоковый контроль.

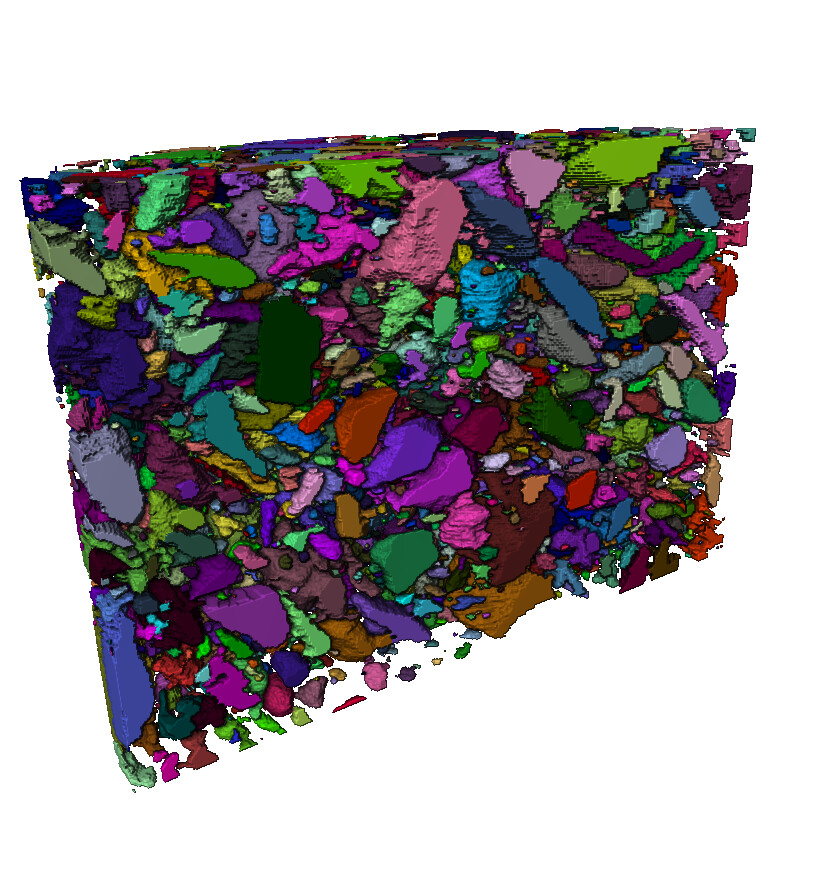

Исследование кернов нефтяных и газовых месторождений.

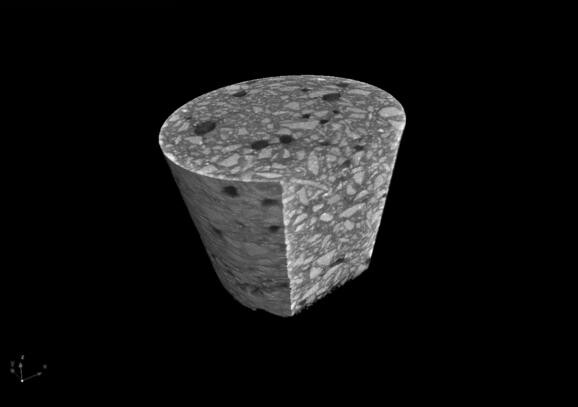

Снимки, полученный с помощью Настольной системы КТ Продис

Визуализация


Компьютерная томография позволяет построить объемные  модели, благодаря которым за одну экспозицию мы получаем полное представление об объекте: послойные снимки, расположение элементов или дефектов в объеме, а также метрологические сведения о них. Различные оттенки серого соответствуют разным значениям плотности материала, поэтому дефекты или неровности можно локализовать в пространстве с высочайшей точностью. При описании размеров изображений в промышленной компьютерной томографии используются воксели (объёмные пиксели), которые являются трёхмерными аналогами пикселей.

РТУ – система большой вариативности настройки позиционирования, а также возможности контроля в динамике. Рентгеновские снимки используются для визуализации внутренней структуры компонентов без их разрушения — от мельчайших электронных компонентов до массивных авиационных двигателей. Получение снимков остается наиболее доступным, востребованным и более бюджетным вариантом. Начав экспозицию, мы можем сделать снимки с любого удобного ракурса, а затем начать их расшифровку. В КТ нам придется дождаться завершения контроля и компьютерной обработки.


Потоковый контроль однотипных объектов

За счет каких процессов достигается такой результат на снимке?

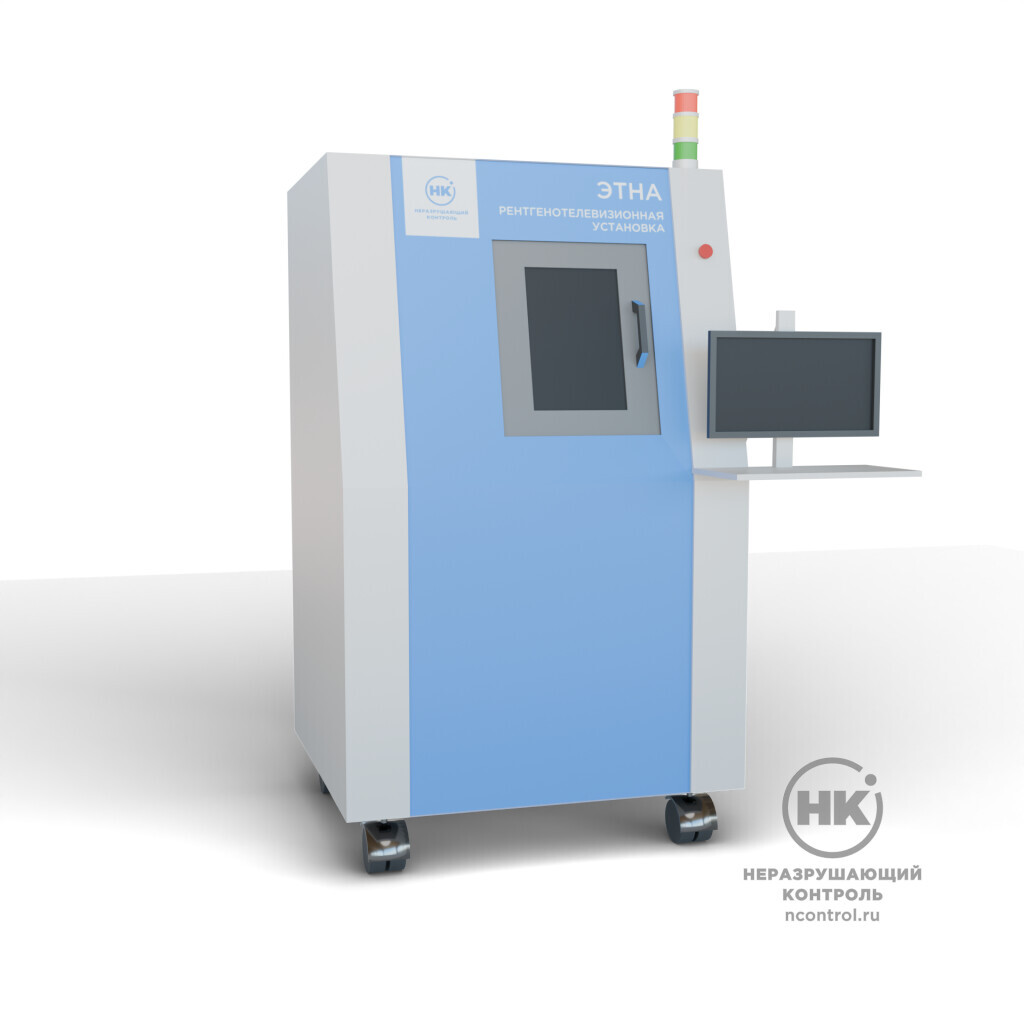

Рентгенотелевизионная установка

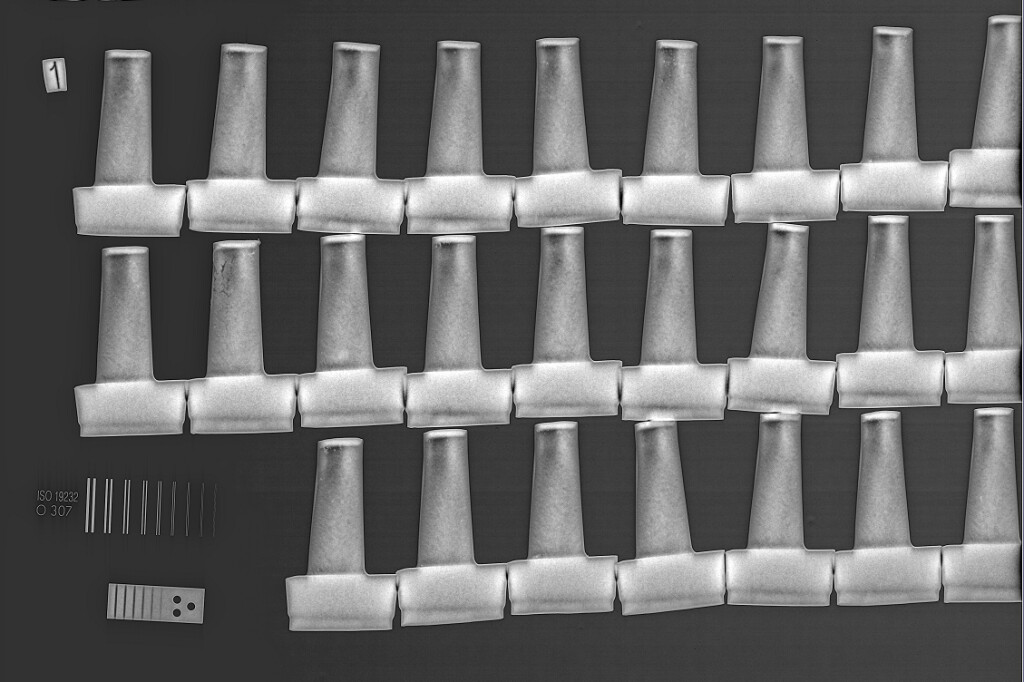

2D рентгеновские снимки – это классический вариант контроля в промышленности. Она обеспечивает возможность позиционирования под задачи контроля, контроль в динамике, настройку сложного ракурса путем управления манипуляторами.

Принцип работы

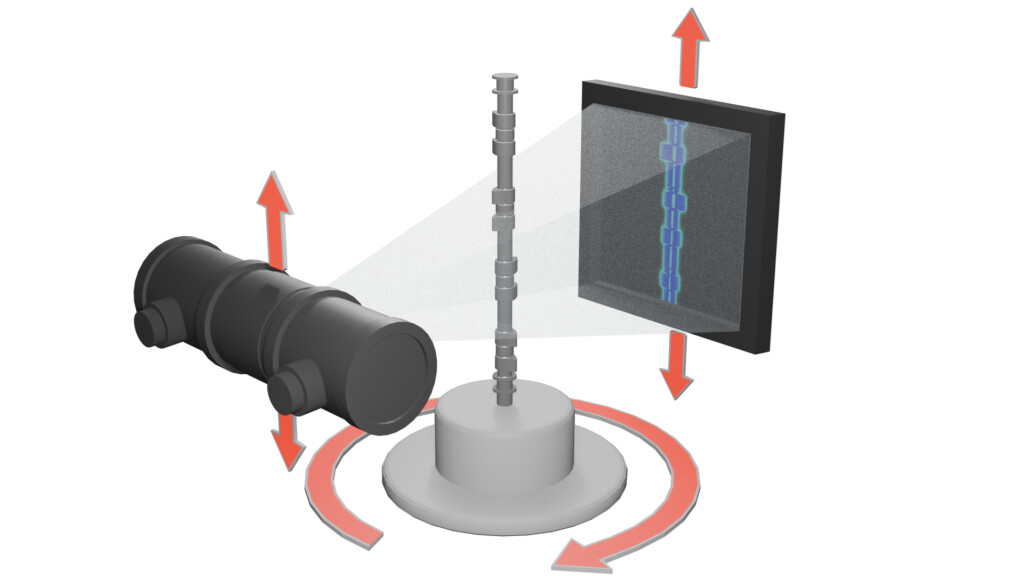

Источник генерирует излучение в виде конуса, проходящего через объект. Затем излучение преобразуется детектором. Процесс может быть статическим: настроили положение ИИ, объект, детектор → сделали снимок.  Динамические детекторы обеспечивают получение «видео» объекта.

Компьютерная томография

Чтобы создать 3D представление исследуемого объекта, промышленный компьютерный томограф сначала делает серию двумерных рентгеновских снимков под разными углами поворота, так называемых проекций. После получения двумерных изображений блок обработки приступает к реконструкции. Для каждого ряда вокселей система создаёт виртуальные срезы трёхмерного объекта. Затем эти срезы объединяются программным обеспечением для получения окончательных трёхмерных данных об объекте.


Существует три основные схемы сканирования для получения 3D модели:

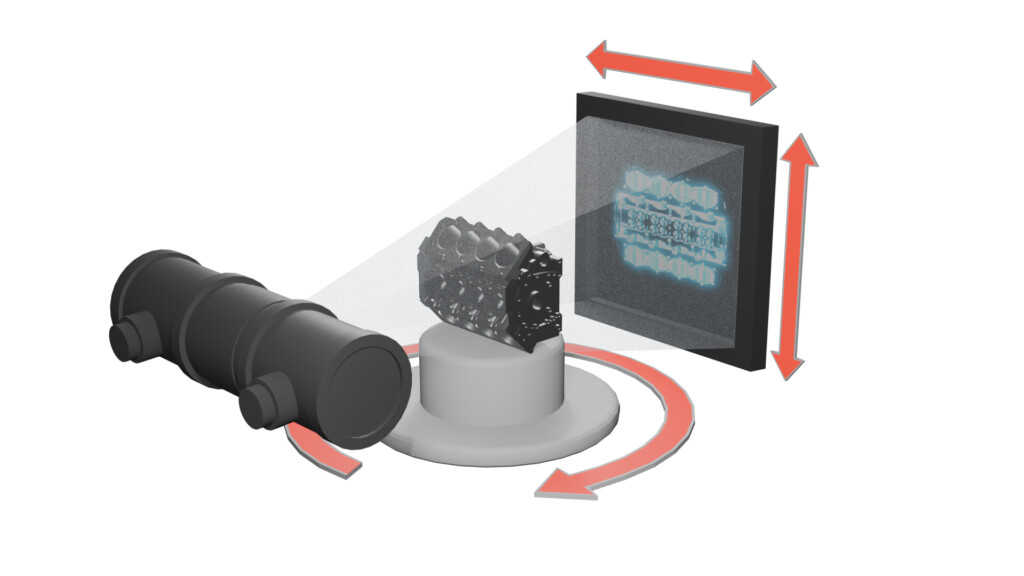

КТ с коническим пучком (Cone-beam CT)

Принцип работы

• Конический рентгеновский луч регистрируется плоскопанельным цифровым массивом детекторов (DDA).
• Позволяет сканировать объекты диаметром до 600 мм.

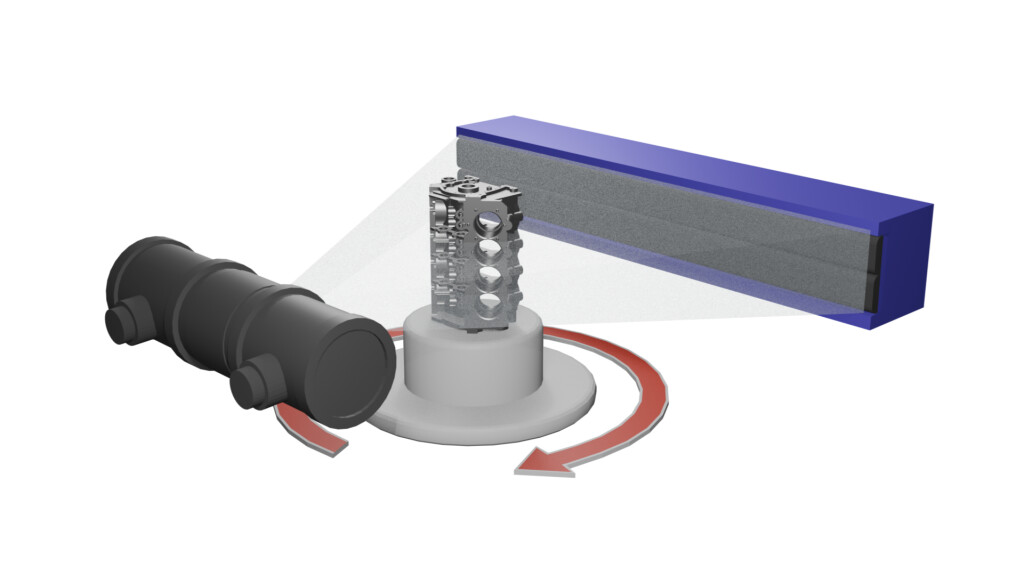

Спиральная КТ (Helical CT)

Принцип работы

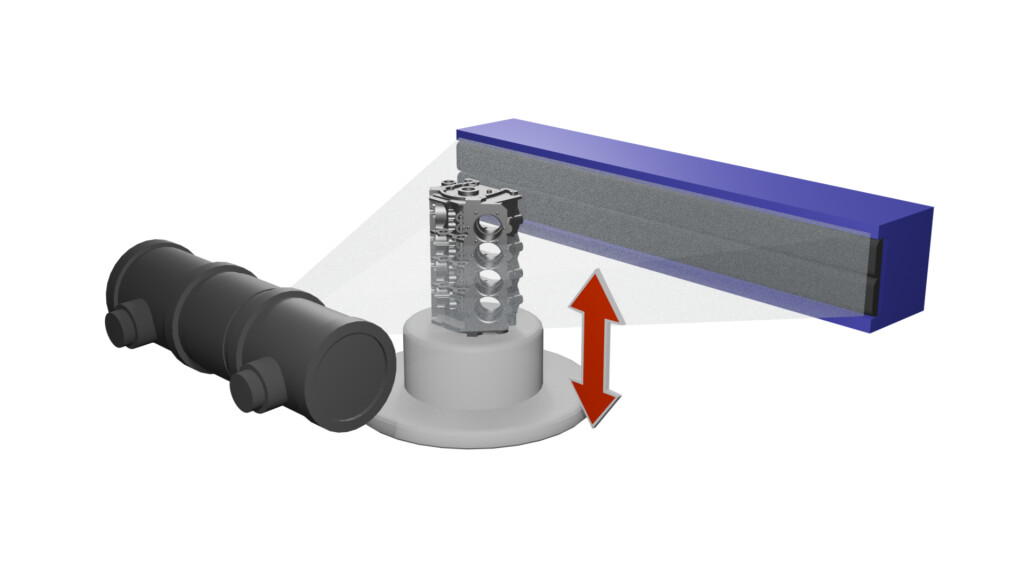

• Образец движется по спиральной траектории относительно источника излучения.
• Плоскопанельный детектор регистрирует излучение конического пучка.

Установка для компьютерной
томографии

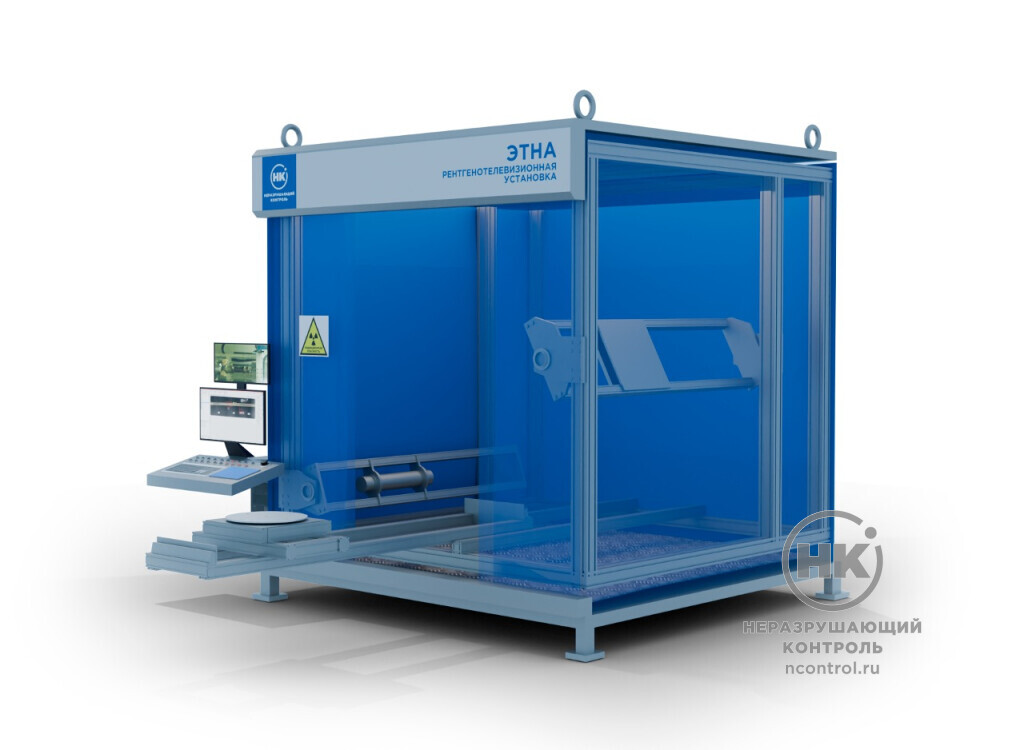

Рентгенотелевизионная установка
