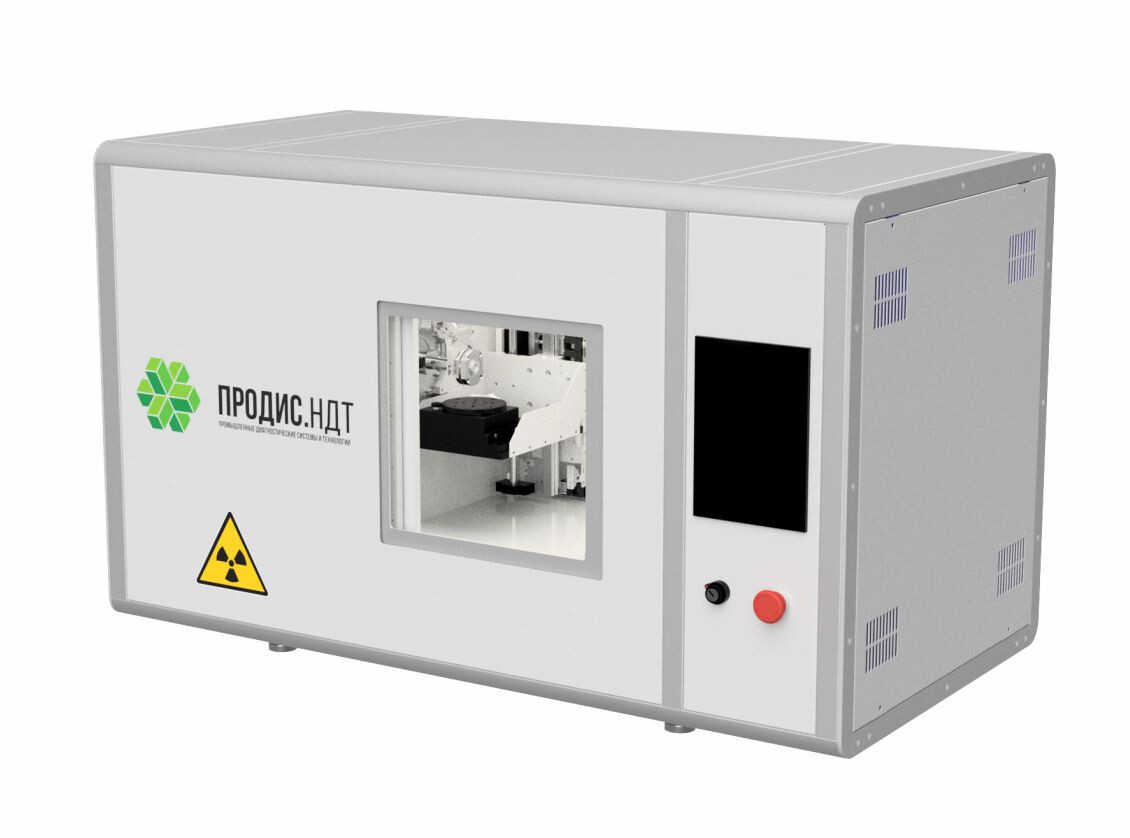

Настольная система 3D рентгеновской томографии Продис

Купить

Задать вопрос о товаре

В избранное

Сравнить

Настольная система 3D рентгеновской томографии Продис применяется для комплексной проверки изделий в рамках массового производства.

С помощью данной технологии можно измерить линейные, угловые и объемные геометрические параметры объекта контроля, в том числе послойное сканирование с последующим контролем в различных сечениях.

2 мкм
Разрешение по тесту JIMA

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Промышленная компьютерная томография — это инновационный способ визуализации внутренней геометрии объектов с высоким разрешением. Она используется для контроля качества продукции в различных отраслях промышленности, таких как: электронная промышленность, аэрокосмическая промышленность, автомобилестроение, отрасли промышленности, связанные с производством и обработкой композитных материалов и др. Промышленная рентгеновская томография работает на основе цифровой радиографии с последующей обработкой полученного массива 2D изображений в программном обеспечении. Энергия частиц рентгеновских лучей, образованных рентгеновской трубкой, ослабевает, рассеивается или поглощается в зависимости от плотности и толщины исследуемого объекта. Цифровой детектор фиксирует проекцию изучаемого изделия, а процедура обратного проецирования позволяет восстановить параметры рентгеновской плотности и выполнить послойное восстановление объекта.

Преимущества

Поддержка платформ INTEL и ЭЛЬБРУС (РОССИЯ);
Полная автоматизация процесса томографии;
Компактная конструкция настольного типа;
Экспорт снимков для работы в стороннем ПО;
Информационная безопасность с ASTRA LINUX;
Рентгенозащитный шкаф (фон менее 1мкзв/ч);
Пользователю не требуется получать лицензию на хранение/эксплуатацию источников ионизирующего излучения;
Сервис и гарантии от производителя в РФ.

Возможности ПО

3D визуализация и анализ объёмных данных и срезов томографии;
автоматизация процесса томографической съёмки;
коррекция геометрических параметров и подавление артефактов;
управление параметрами томографа в реальном времени;
генерация отчётов и экспорт изображений в форматах tiff. и png.

Комплектация

Встроенная рентгеновская трубка (по выбору Пользователя)
Встроенный матричный детектор (по выбору Пользователя)
Рентгенозащитный корпус
Манипуляторы для трубки/детектора/объекта контроля
Стационарный персональный компьютер с предустановленным ПО для обработки получаемых изображений

Технические характеристики

Габаритные размеры	Ш1150 х В700 х Г630 мм
Масса системы	до 350 кг
Подключение	220В, 50Гц, 16А

Микрофокусный источник

Модель источника	U90	U110	U130	H110
Напряжение	до 90 кВ	до 110 кВ	до 130 кВ	до 110 кВ
Мощность на мишени	8 Вт	25 Вт	65 Вт	16 Вт
Разрешение по тесту JIMA	5 мкм	7 мкм	8 мкм	2 мкм

Технология детектора	1215C	2430T
Размер сенсора	12х15 см	24х30 см
Разрешение сенсора	4 МП	27 МП
Размер пикселя	50 мкм	85 мкм

Система перемещения

Число осей перемещения	3 - 5
Размеры образца	до h200 d120 мм
Масса образца	до 2 кг
Крепление образца	кинематическая платформа
