Можно ли использовать импульсные рентгеновские аппараты с Цифраконом?

В последние годы в области неразрушающего контроля отмечается активное внедрение цифровых технологий. Все больше промышленных предприятий рассматривают цифровую радиографию в качестве перспективного решения для повышения точности, скорости и эффективности контроля качества изделий и сварных соединений, а также экономической целесообразности.

Однако при переходе на новые технологии у специалистов возникает ряд практических вопросов, связанных с интеграцией цифровой радиографии в существующие производственные процессы.

Один из ключевых вопросов - возможность совместного использования цифровых детекторов с импульсными рентгеновскими аппаратами. Многие предприятия, особенно работающие в полевых условиях или на труднодоступных объектах, хотели бы сохранить преимущества импульсной техники (мобильность, компактность, возможность питания от аккумуляторов), одновременно получая все выгоды цифровой радиографии.

Совместимы ли цифровые детекторы с импульсными аппаратами?


Проведенные исследования и накопленный практический опыт подтверждают техническую возможность применения цифровых детекторов с импульсными рентгеновскими аппаратами.
В рамках настоящего кейса мы продемонстрируем это на конкретном примере.

Какую задачу решаем?


Продемонстрировать возможность использования импульсных рентгеновских аппаратов с комплексом цифровой радиографии «Цифракон» с подтверждением контрастной чувствительности, используя проволочные индикаторы качества изображения по ГОСТ 7512-82.
Сравнить результаты со снимками, полученными при просвечивании рентгеновским аппаратом постоянного потенциала.

В чем сложность проведения контроля?


Сложность заключается в принципе работы импульсных рентгеновских аппаратов.

В отличие от рентгеновских аппаратов постоянного потенциала, импульсные рентгеновские аппараты генерируют короткие и неоднородные вспышки ионизирующего излучения, что приводит к увеличению шумов на снимке и снижению контрастности изображения, а также появлению артефактов на изображении, которые свойственны детекторам. Требуется настройка синхронизации работы детектора с импульсным рентгеновским аппаратом.

Объекты контроля: Кольцевое сварное соединение (КСС) 219*8 мм


Какую нормативную документацию используем: ГОСТ 7512-82, ГОСТ 17636-2-2017


Что ищем?


Заложенные в Кольцевое сварное соединение (КСС) поры и включения, плотность которых отличается от плотности металла сварного соединения, недоступные для внешнего осмотра.

Методы контроля и применяемое оборудование

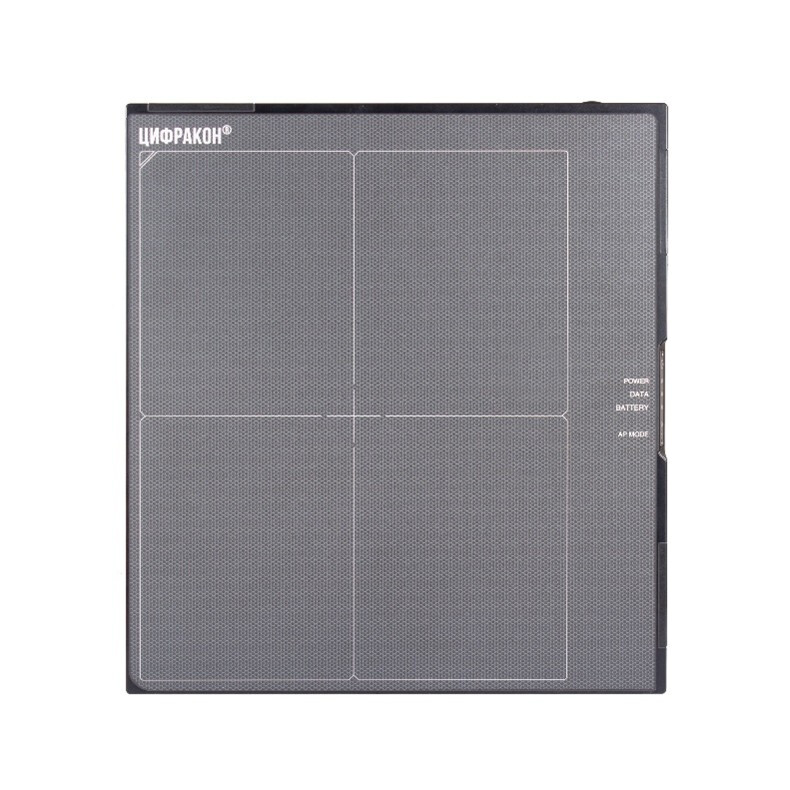

Радиографический контроль проводился с применением комплекса цифровой радиографии «Цифракон 2329».


Тип детектора	TFT
Тип сцинтиллятора	Gadox/CsI
Размер пикселя, мкм	75
Количество пикселей	3072 x 3840
Размер активной области, мм	230,4 х 288,0
Габаритные размеры детектора, мм	322 х 355 х 17
Вес детектора, кг	3,4
Диапазон энергий рентгеновского излучения, кВ	40 - 450
Степень пылевлагозащиты	IP67

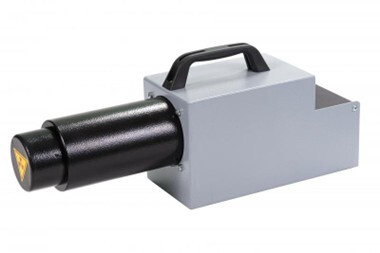

И импульсного рентгеновского аппарата Арина 9


Величина дозы, мР	1200
Рабочее напряжение, кВ	300
Масса излучателя, кг	8,2
Фокусное пятно, мм	2,5
Габариты излучателя, мм	525×140×220
Метод просвечивания	Направленный / Панорамный





Ход контроля:



Контроль Кольцевого сварного соединения (КСС) диаметром 219 мм, толщина стенки – 8 мм.
Аппарат устанавливался на расстояние 700 мм до ближайшей поверхности объекта контроля.
Детектор устанавливался вплотную с обратной стороны объекта контроля.

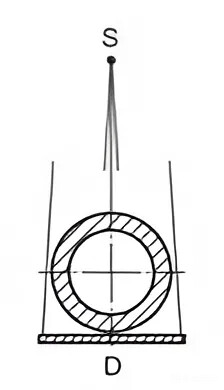

Схема контроля через 2 стенки

Полученные результаты

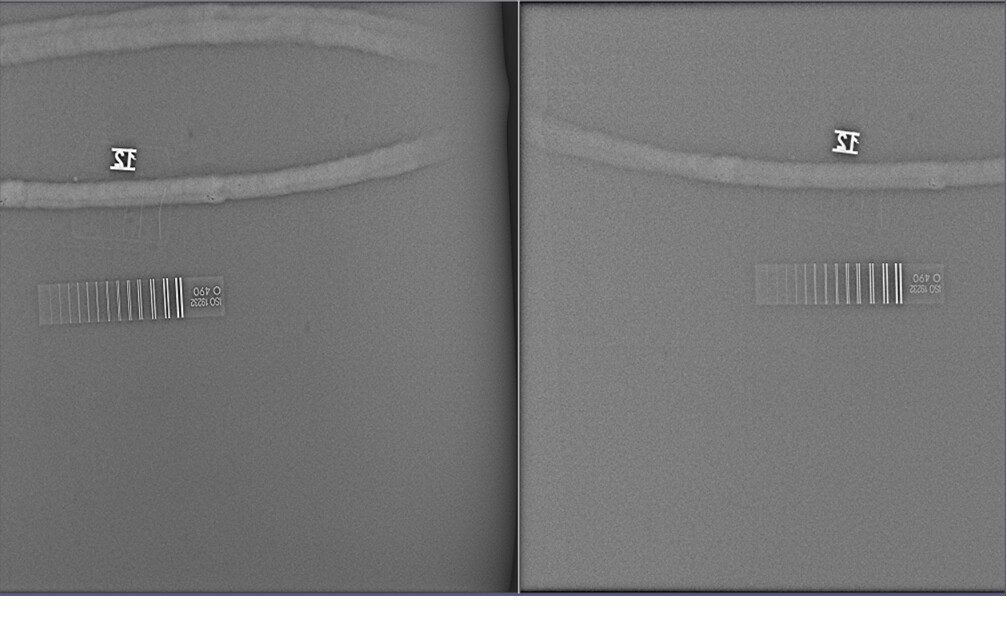

А) снимок, полученный на SITE-X CP200D   Б) снимок, полученный на Арину 9

Выводы:


Подтверждена возможность совместного использования импульсного рентгеновского аппарата Арина-9 и комплекса цифровой радиографии «Цифракон».

Сочетание технологии калибровки и режима записи ионизирующего излучения цифровым детектором позволяет получать четкие изображения даже при эксплуатации импульсного рентгеновского аппарата.
Достигнуты требования по контрастной чувствительности в соответствии со вторым классом чувствительности по ГОСТ 7512-82.
