Контроль сварных швов без снятия изоляции и выведения трубопровода из эксплуатации в жарких климатических условиях

Какую задачу решаем


Объект контроля – трубопровод с изоляцией. Продукт внутренней среды – газ.

Особенности, сложности


Наличие протекающего продукта внутри трубопровода приводит к повышению температуры на его поверхности. В сочетании с изоляционным слоем это делает невозможным применение ультразвукового контроля.

На нефтегазовых объектах контроль трубопроводов, заполненных продуктом и покрытых изоляционным слоем, с применением рентгеновской пленки приводит к целому ряду невыгодных с точки зрения коммерческой и временной составляющих задач: остановка работ на длительный срок с последующим демонтажем изоляции. Без этих процедур радиографический контроль на плёнку становится невозможным по следующим причинам:


  1.  Нарушение слоя эмульсии под действием температуры на поверхности объекта контроля
  2.  Наличие протекающего внутри трубопровода продукта создает избыточное количество ложных включений, которые       значительно ухудшают качество итогового снимка.


В нашей копилке решений уже есть кейс, где мы решали задачу по контролю трубопровода с изоляцией. Однако в этот раз дополнительным вызовом стала экстремально высокая температура окружающего воздуха — местами до +45 °C.


Нормативная документация


  •  ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»
  •  ГОСТ ISO 17636-2-2017 «Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 2. Способы     рентгено- и гаммаграфического контроля с применением цифровых детекторов»


Результаты


  •  Применение комплекса цифровой радиографии допустимо при температуре окружающего воздуха до +45℃.

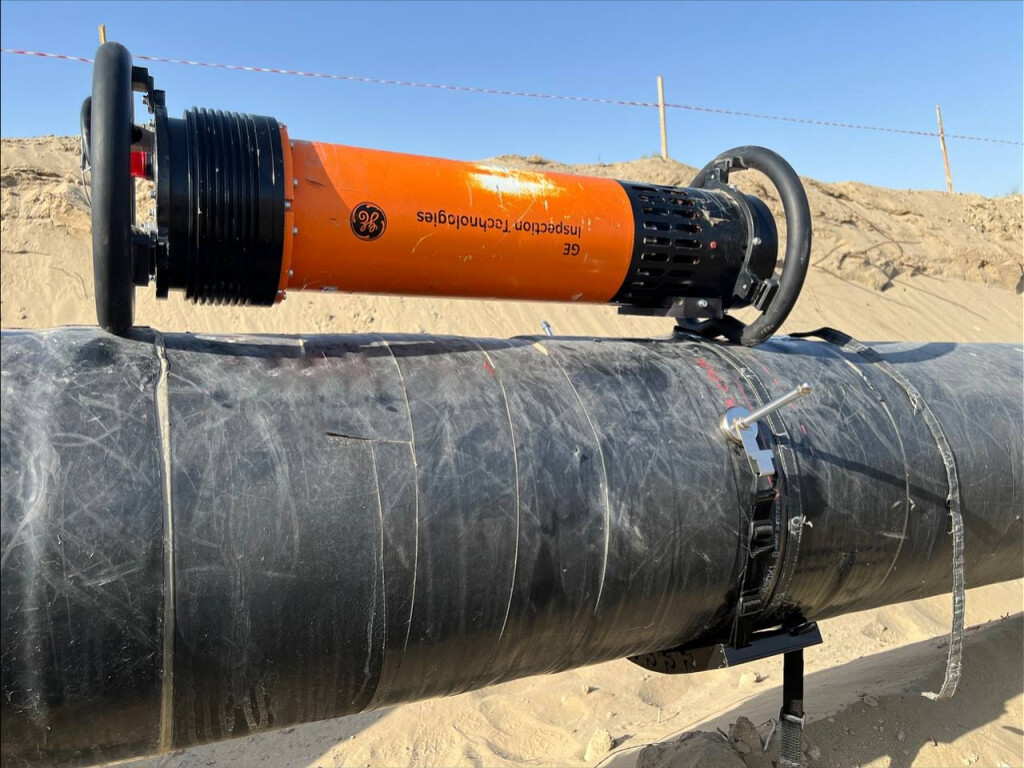

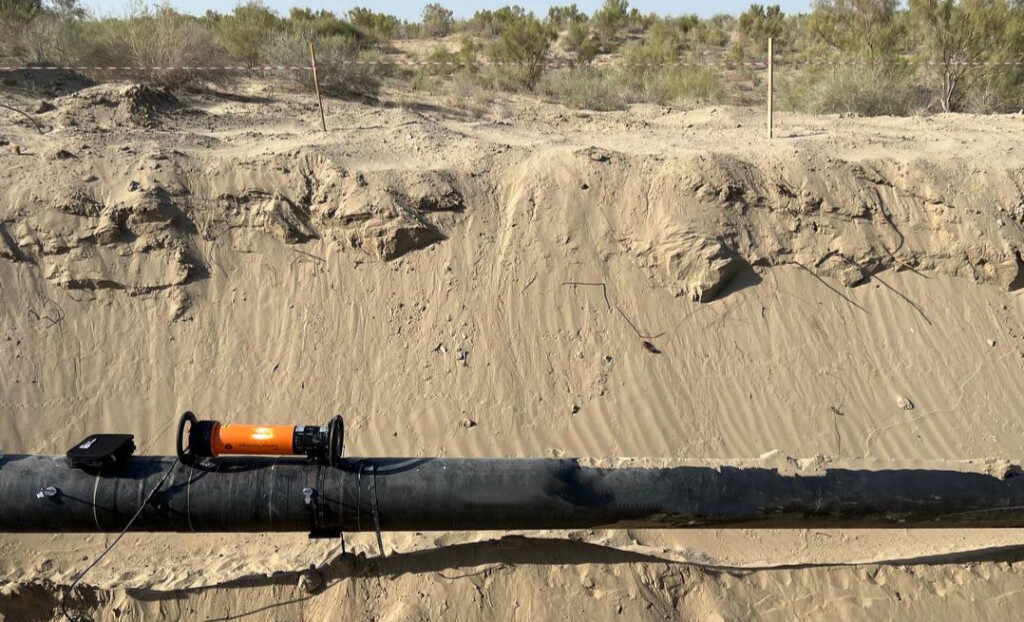

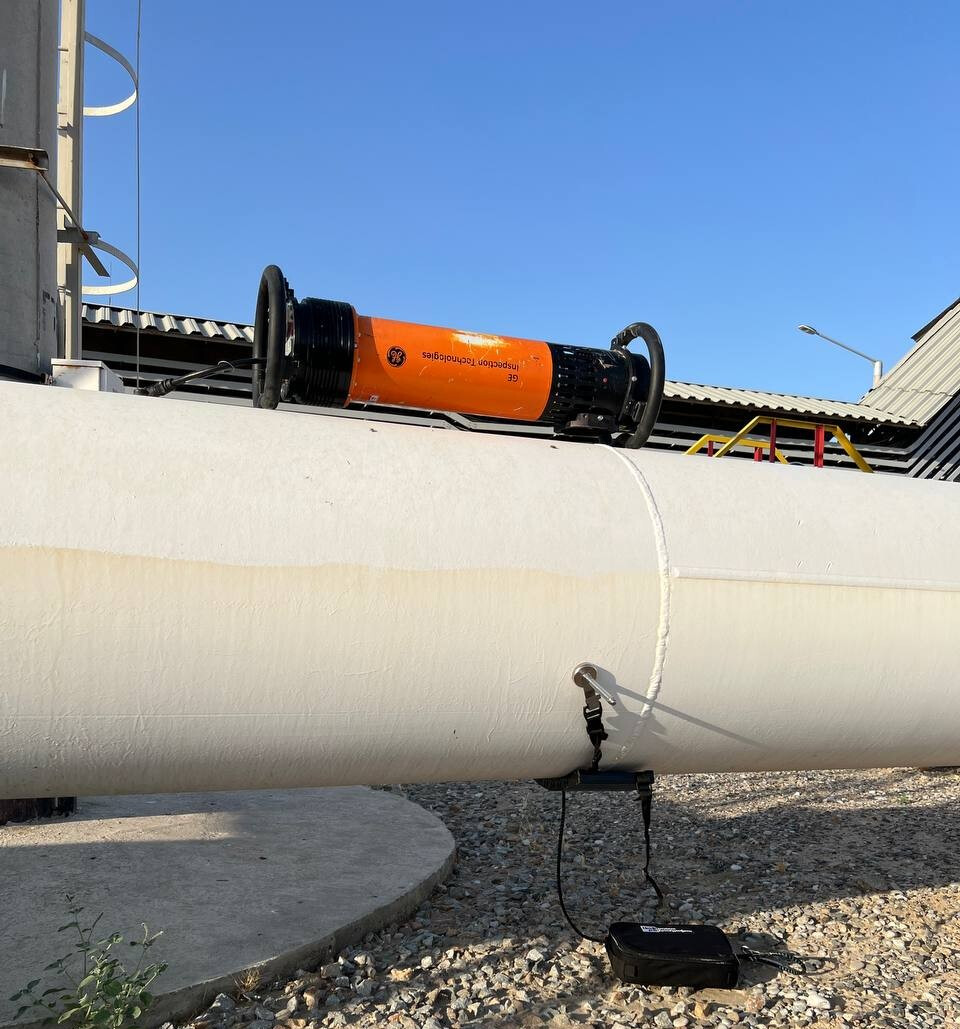

  •  Комплекс цифровой радиографии и высокостабилизированный рентгеновский аппарат постоянного потенциала позволяют      проводить контроль без снятия изоляции и выведения трубопровода из эксплуатации.

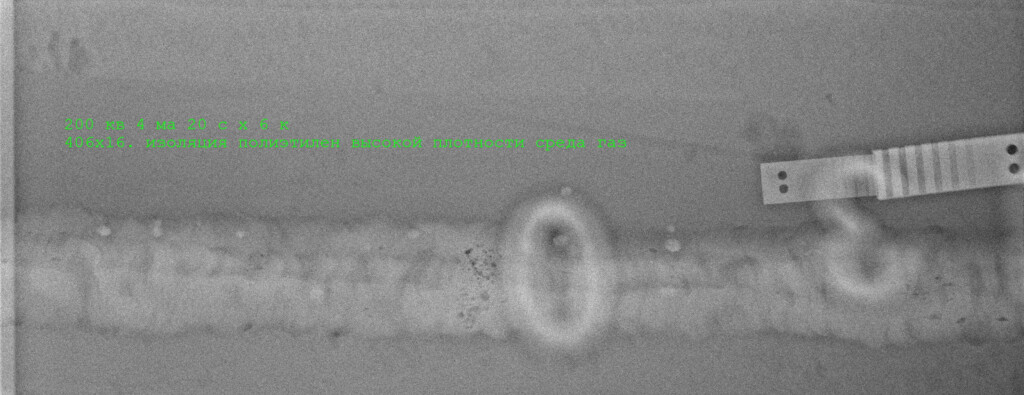

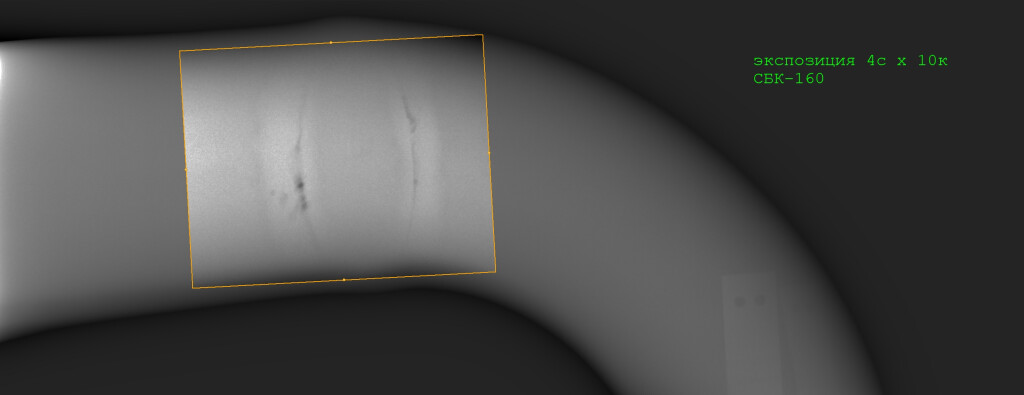

  •  Качество изображений эквивалентно требованиям контрастной чувствительности 1 и 2 класса по ГОСТ 7512-82.

Выводы

Результат подтвержден: КЦР «Цифракон» стабильно работает в любых климатических условиях – от арктического холода до пустынной жары. Это подтверждено успешными испытаниями как в условиях крайнего севера, так и в жарком климате Центральной Азии.

Применение цифровой радиографии на промышленных объектах позволяет сократить время, затрачиваемое на ремонт при остановке технологических процессов, сократить количество остановок предприятий на ремонт, а также оперативно принимать решения за счёт быстрого получения конечного и информативного результата.
