Суммарная нерезкость

/8566/conversions/2a3a2dc537abea3d2125e0ae5d34180b-big.jpg



Представим, что вы хотите сделать снимок бегущего друга на старенькую камеру при большом расстоянии со слабой освещенностью. Что мы получим в итоге? Размытое изображение с трудно различимыми объектами. Это произошло из-за совокупности многих факторов, также и возникает суммарная нерезкость на рентгеновском снимке.



/8560/conversions/384247ed4433d307faf46968e0cb0f4d-big.jpg





Суммарная нерезкость – это нерезкость, которую воспринимает исследователь при изучении рентгеновского изображения на снимке. Она складывается из геометрической, динамической, экранной, плёночной и морфологической нерезкости. Она определяет минимальный размер дефекта, который можно обнаружить. Чем больше суммарная нерезкость – тем крупнее должен быть дефект, чтобы его заметили.


Определение нерезкости

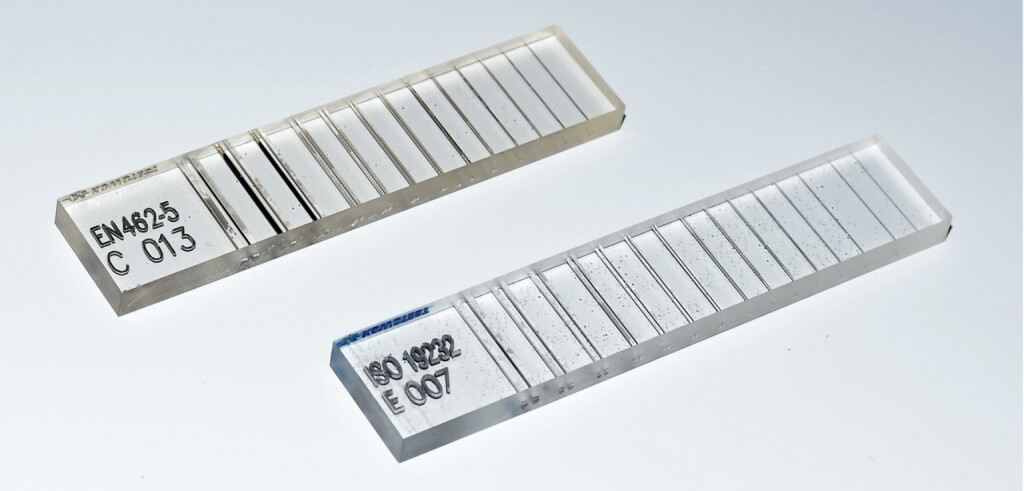

Для оценки суммарной нерезкости существует специальный эталон – IQI двухпроволочный, состоящий из серии пар проволочных элементов, также его называют Дуплексным.

Стандартный IQI двухпролочного типа должен содержит ряд из 13 элементов, размещенных в прозрачном жестком пластиковом держателе. Каждый элемент должен состоять из пары проволок круглого сечения. Элементы D1 - D3 изготавливаются из вольфрама, остальные - из платины.

/8562/conversions/fab8ad9ad126f37f5e607314aaca4db5-big.jpg




/8563/conversions/81194785b6dba77b9dcc7addbcfab8d9-big.jpg

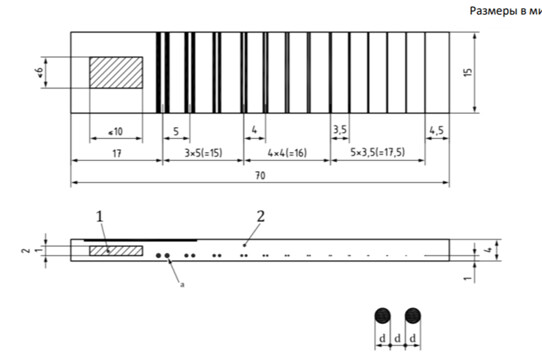

1 - место для идентификационной маркировки эталона. 2 - жесткий пластиковый держатель. d - диаметр проволоки (равен расстоянию между проволоками).
a - диаметр проволоки, d, равен расстоянию между проволоками. b - увеличенный вид отдельного элемента эталона (пары проволок).

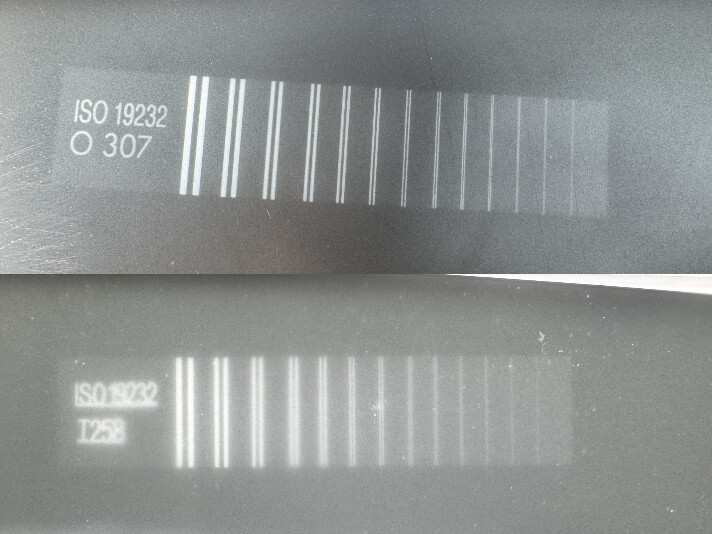

Оценка проводится по наименьшему номеру пары проволок, которые недостаточно различимы на изображении.

Изображение двухпроволочного эталона должно быть рассмотрено с использованием увеличения до 4 раз на пленке. Для оценки элементов с D12 и выше должна использоваться линза с увеличением >2 раз.


Процедура оценки нерезкости по эталону

описана в ISO 19232-5

/8564/conversions/25936c6b96c25a9cd52067c91018c4c9-big.jpg

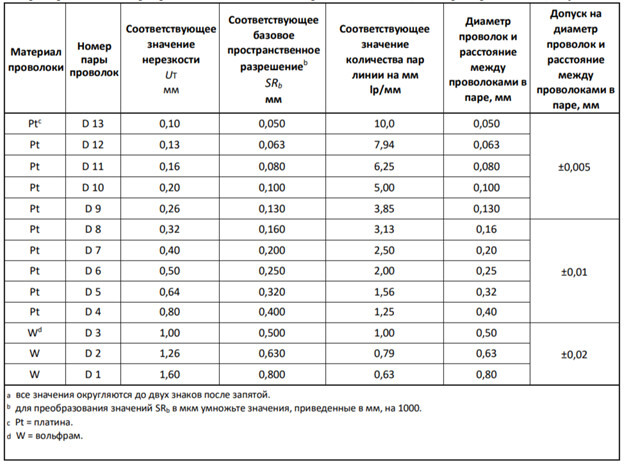

Номера пар проволок, соответствующая общая нерезкость, базовое пространственное разрешение, количество пар линий на мм, диаметры проволок и допуски.



/8565/conversions/afcf055c11b893f13d4e245ab39a4a0d-big.jpg



Что может повлиять на значение нерезкости?

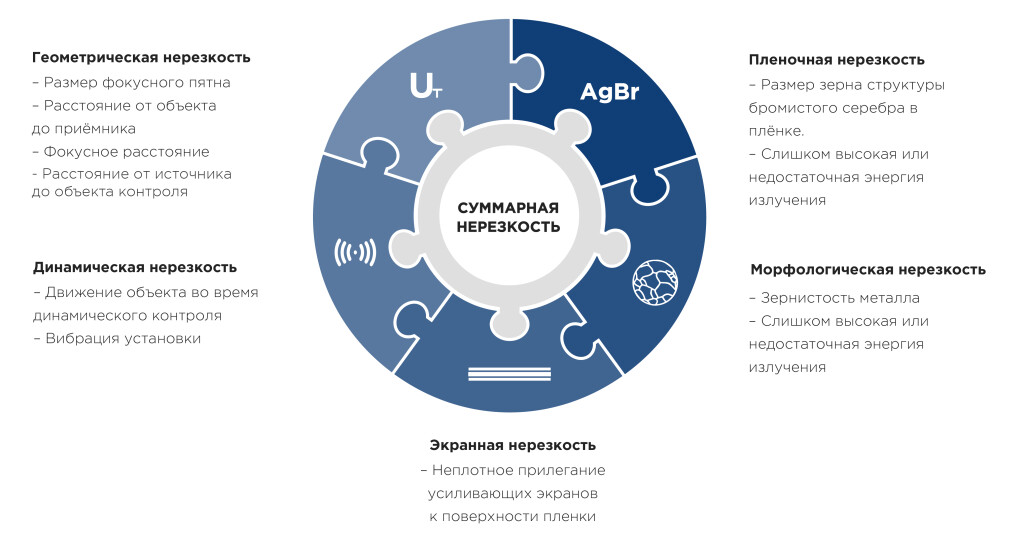

Как уже сказали выше, суммарная нерезкость – сумма всех факторов, которые нужно учитывать при проведении контроля. Определение значение этого параметра мы будем производить по полученному снимку. На что стоит обратить внимание, если исследуемый параметр не удовлетворяет параметрам контроля:


/8561/conversions/2abc6f754f3a0b029ddf8b4ef8eddf85-big.jpg

Подведем итоги


- Суммарная нерезкость — критический параметр, определяющий качество рентгеновского контроля.

- Суммарная нерезкость складывается из пяти компонентов: геометрического, динамического, экранного, плёночного и морфологического.

- Для точной оценки используется двухпроволочный эталон IQI (по ISO 19232-5)
  Для достижения оптимального качества радиографического изображения необходимо осуществлять комплексный контроль всех   факторов, влияющих на суммарную нерезкость.

- Понимание и управление нерезкостью – залог достоверного контроля
