Геометрическая нерезкость

В мире неразрушающего контроля качество радиографического изображения – это ключ к надежной и точной дефектоскопии. Одним из факторов, влияющих на это качество контроля, является геометрическая нерезкость, способная существенно снизить информативность радиографического снимка.

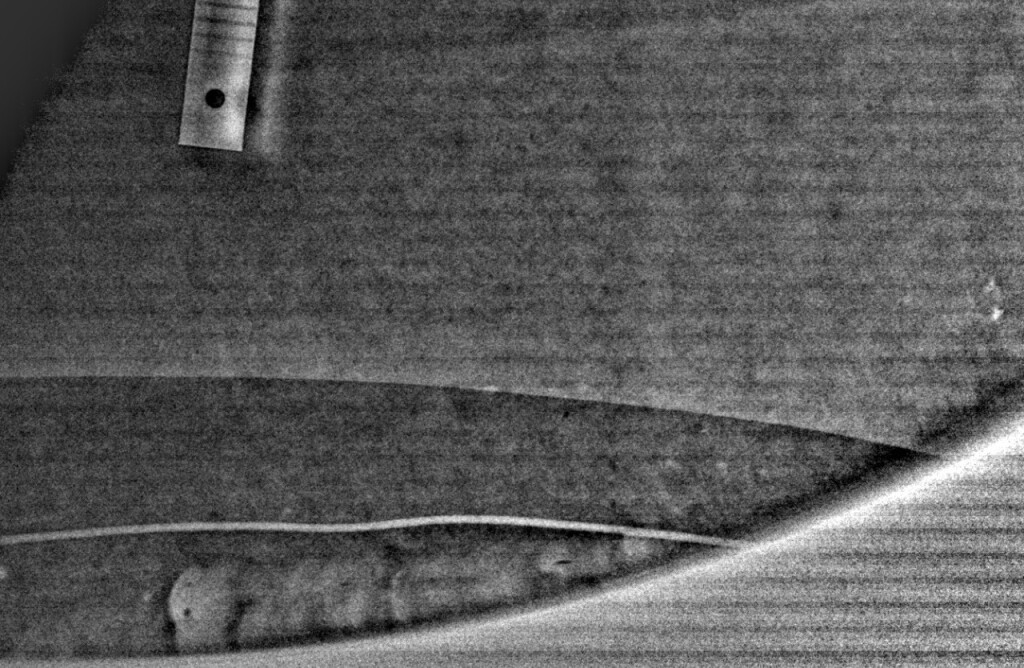

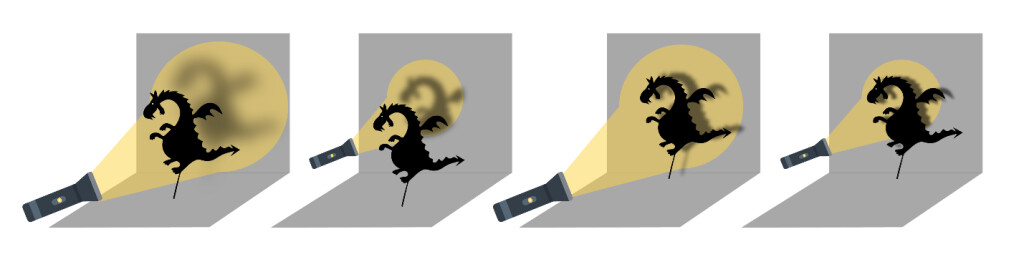

Представим себе театр теней. Возьмем 2 источника свет: с широким и более узким источником света (большой и маленький фонарик) и объект для наблюдения. Теперь попробуем разные варианты расположения объектов:


1. Большой фонарик, предмет близко к фонарику, стена далеко

    2. Маленький фонарик, предмет близко к фонарику, стена далеко.

   3. Большой фонарик, предмет далеко от фонарика, стена близко.

      4. Маленький фонарик, предмет далеко от фонарика, стена близко.

Степень размытости, которую мы наблюдаем и есть геометрическая нерезкость.

Влияние на качество изображения:


Как вы уже поняли, геометрическая нерезкость возникает из-за размеров фокусного пятна рентгеновской трубки (источника в нашем примере) и расположению объект-приемник. Совокупность этих факторов приводит к размытию контуров объекта на снимке.

В промышленных масштабах это означает, что мелкие дефекты, такие как трещины или поры, могут быть замаскированы размытием, что приведет к ошибочной оценке состояния объекта контроля.

Математика четкости: формула геометрической нерезкости

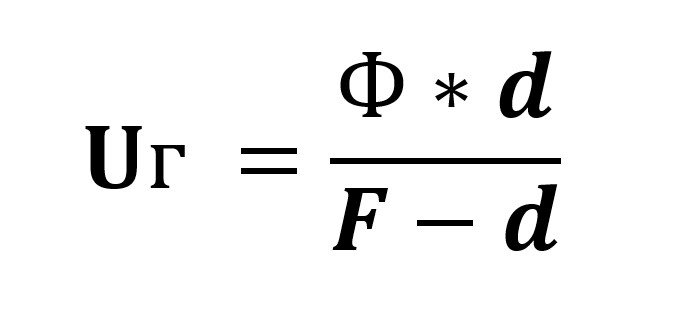

Геометрическая нерезкость (Uг, мм) рассчитывается по простой формуле:

где F – фокусное расстояние, Ф – размер фокусного пятна,
d – толщина контролируемого объекта, когда приемник прилегает к объекту контроля.

Это наглядно демонстрирует, как размер фокусного пятна, расстояние источник-объект и расстояние объект-детектор влияют на конечную резкость изображения.


Следует отметить, что минимальное расстояние, согласно ГОСТ 7512-82, рассчитывается по разным формулам для разных схем просвечивания (Приложение 4, П.1). А значение геометрической нерезкости изображений дефектов на снимках при расположении пленки вплотную к контролируемому сварному соединению не должно превышать половины требуемой чувствительности контроля при чувствительности до 2 мм и 1 мм — при чувствительности более 2 мм (П. 5.1)


Если труба диаметром D просвечивается через две стенки с расшифровкой верхнего и нижнего участков, в формулу вместо толщины стенки (d) необходимо подставить диаметр D.
