Коррозионная стойкость

Оценка скорости коррозии включает качественные и количественные методы. Качественный анализ фиксирует визуальные изменения поверхности и микроструктуры металла.

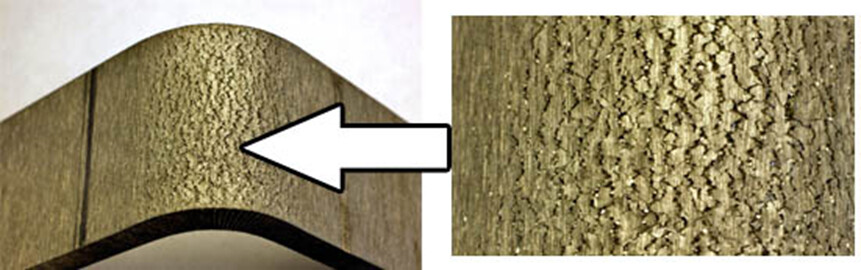

Межкристаллитная коррозия - процесс разрушения, развивающийся преимущественно по границам кристаллических зёрен. Механизм обусловлен диффузионными явлениями, приводящими к образованию карбидов хрома на границах зёрен и обеднению приграничных участков хромом.

Данному типу коррозии подвержены многие стали, устойчивые к общей коррозии в агрессивных средах. В нефтеперерабатывающей отрасли к ним относятся хромоникелевые, хромоникельмолибденовые, хромоникельмарганцевые нержавеющие стали и высоколегированные никелевые сплавы.

При нагреве аустенитной нержавеющей стали до 450…850 °C и выдержке в этом температурном диапазоне возникает процесс перехода хрома в связанное состояние с образованием карбидов хрома Cr₂₃C₆, выделяющихся по границам зёрен. Интенсивность карбидообразования зависит от содержания углерода в стали. Нагрев происходит при изготовлении (например, при сварке) и эксплуатации оборудования.

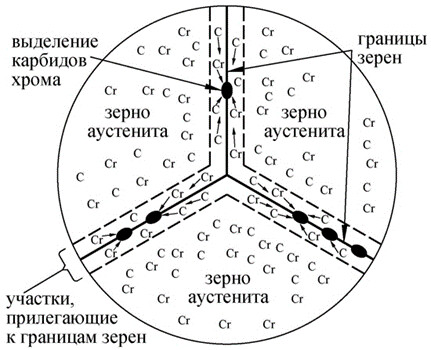

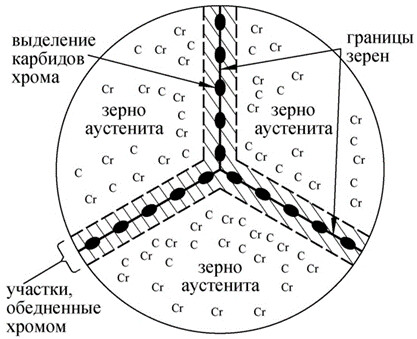

Скорость диффузии углерода в стали превышает скорость диффузии хрома. В образовании карбидов на границах зёрен участвует практически весь углерод, мигрирующий из объёма зёрен, тогда как хром поступает только из приграничных областей из-за низкой скорости диффузии. На рисунке 1 представлена схема диффузионных процессов хрома при нагреве аустенитной нержавеющей стали.


Рисунок 1. Диффузионное перемещение хрома с образованием карбидов хрома, происходящее при нагреве аустенитной коррозионностойкой стали

Форми
