Баритовые панели

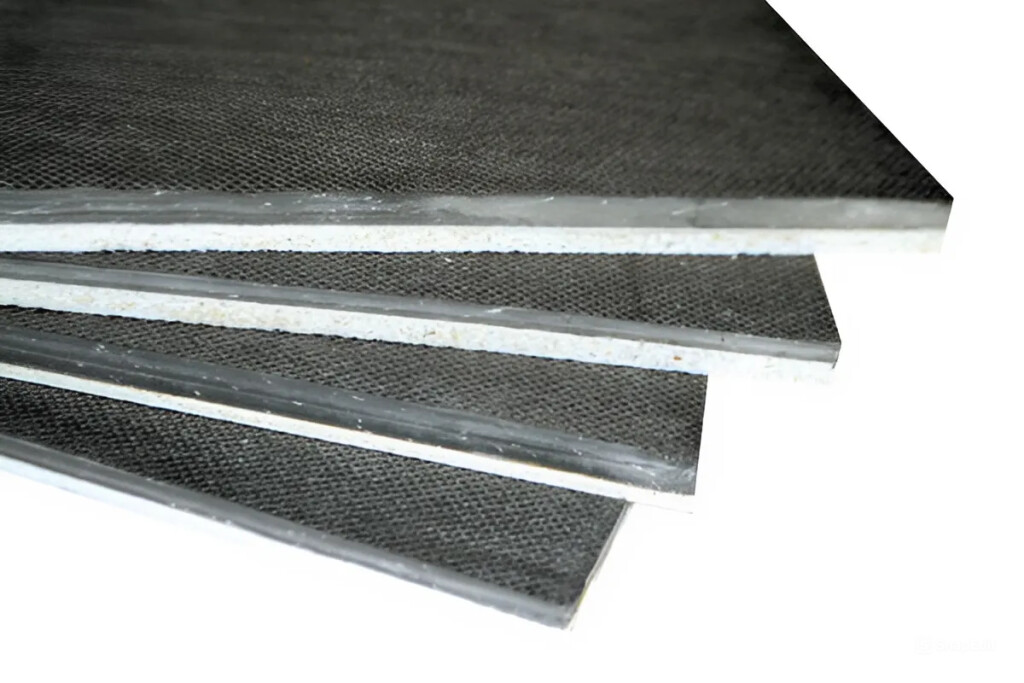

/8913/conversions/9b4def6716743e354d4317067cbe9a5f-big.jpg

Сталь, свинец, бетон – классика радиационной защиты. Современные технологии и требования к гибкости проектов диктуют необходимость в новых решениях, таких как баритовые защитные панели, сочетающие эффективность, безопасность и удобство монтажа.







Баритовые панели – это композитные панели на основе сульфата бария (BaSO₄) – минерала с высокой плотностью и атомным номером Z=56, что делает его эффективным барьером для ионизирующего излучения. По ГОСТ 31114.1—2002 эффективность защиты определяется свинцовом эквиваленте (мм Pb).

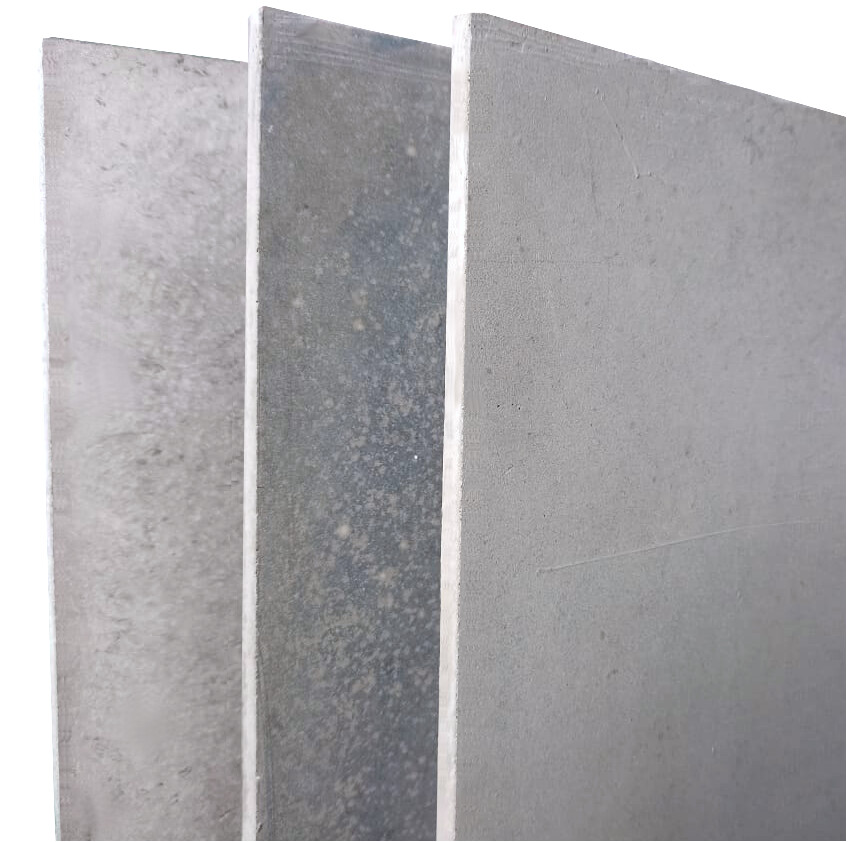

/8914/conversions/3ba884e3666a3d5afb46e47f79ac7ee9-big.jpg



Таблица: пример Свинцовый эквивалент баритовых панелей различных производителей





Свинцовый эквивалент баритовой панели, мм Pb
(анодное напряжение на рентгеновской трубке 100 кВ)



Толщина, мм

60 кВ

70 кВ

80 кВ

90 кВ

100 кв

125 кВ

150 кВ

Производитель 1

12,5

25

37,5

50

0,45

0,9

1,35

0,8

0,6

1,2

1,8

2,3

0,75

1,5

2,2

2,9

0,5

1

2,1

2,8

0,5

1

2,1

2,8

0,5

1

1,5

2

0,4

0,8

1,1

1,4

Производитель 2

10

15

11/1

16/1

13/2

17/2



0,5 мм

1,0 мм

1,5 мм

2,0 мм

2,5 мм

3,0 мм



Производитель 3

8

11

16









0,75 мм

1 мм

1,5 мм



0,54 мм

0,91 мм

1,28 мм



Исполнение


Баритовая панель – это семейство конструкций, инженерные характеристики которых подбираются под конкретные задачи.



Стандартная баритовая панель (композит) – решение, в котором мелкодисперсный сульфат бария, запрессованный с полимерным связующим. Подходит для медицинских учреждений: рентген-кабинетов, КТ, маммографов.

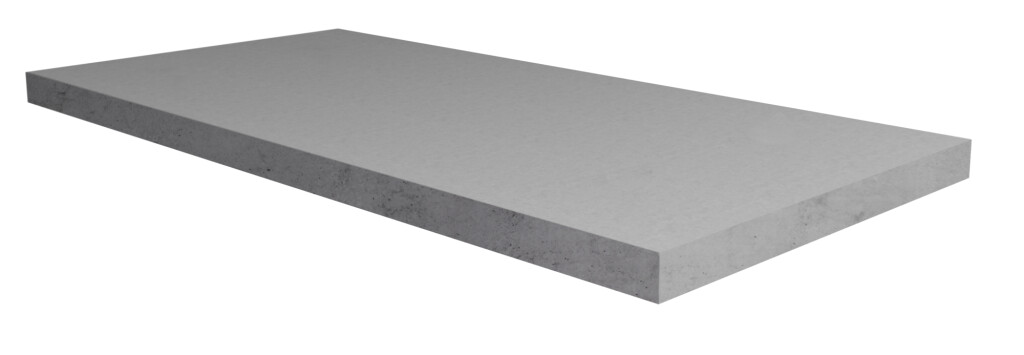

/8915/conversions/b5e2aebb60892ad447ac4b1834210d5c-big.jpg


Баритовая сэндвич-панель – внешние слои из баритового композита защищают внутренний сердечник из листового свинца. Свинец обеспечивает основную защиту, а баритовые слои делают конструкцию безопасной (исключают контакт со свинцом), придают жесткость и готовую к отделке поверхность. Могут быть нанесены дополнительные защитные слои на баритовые листы: антиадгезионная пленка, стекломагниевый лист.



Монтаж


Установка защитных панелей выполняется на металлический каркас, который подбирается в зависимости от веса конструкции. Для лёгких панелей (до 30 кг/м²) подойдёт стандартный профиль для гипсокартона с кронштейнами, а для тяжёлых свинцовых или баритовых плит потребуется усиленный каркас из стального уголка или швеллера.
Крепление осуществляется с помощью саморезов, анкеров или болтов – выбор зависит от типа основания. Все стыки дополнительно проклеиваются свинцовой лентой для исключения возможных путей проникновения излучения.

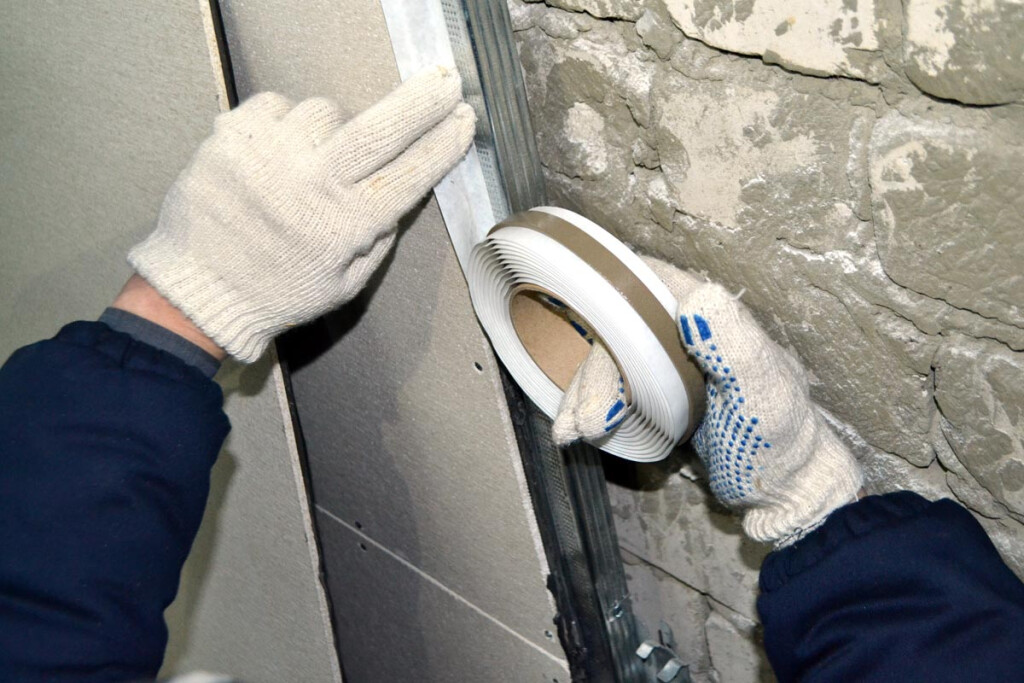

/8916/conversions/a5a2096a0b835f2f1a60da664f1b0580-big.jpg

Ключевые преимущества



   1.   Экологическая безопасность: нетоксичность барита позволяет применять панели в медицинских учреждениях и упрощает процедуру их утилизации.


   2.   Конструкционная гибкость: материал легко поддается механической обработке, что позволяет создавать защиты сложной конфигурации.


   3.   Стабильность геометрии: в отличие от свинца, барит не подвержен «стеканию» и сохраняет первоначальную форму в течение всего срока службы.


   4.   Экономическая эффективность: меньшая объемная плотность по сравнению с традиционными материалами позволяет снизить нагрузку на строительные конструкции и оптимизировать затраты на несущий каркас.

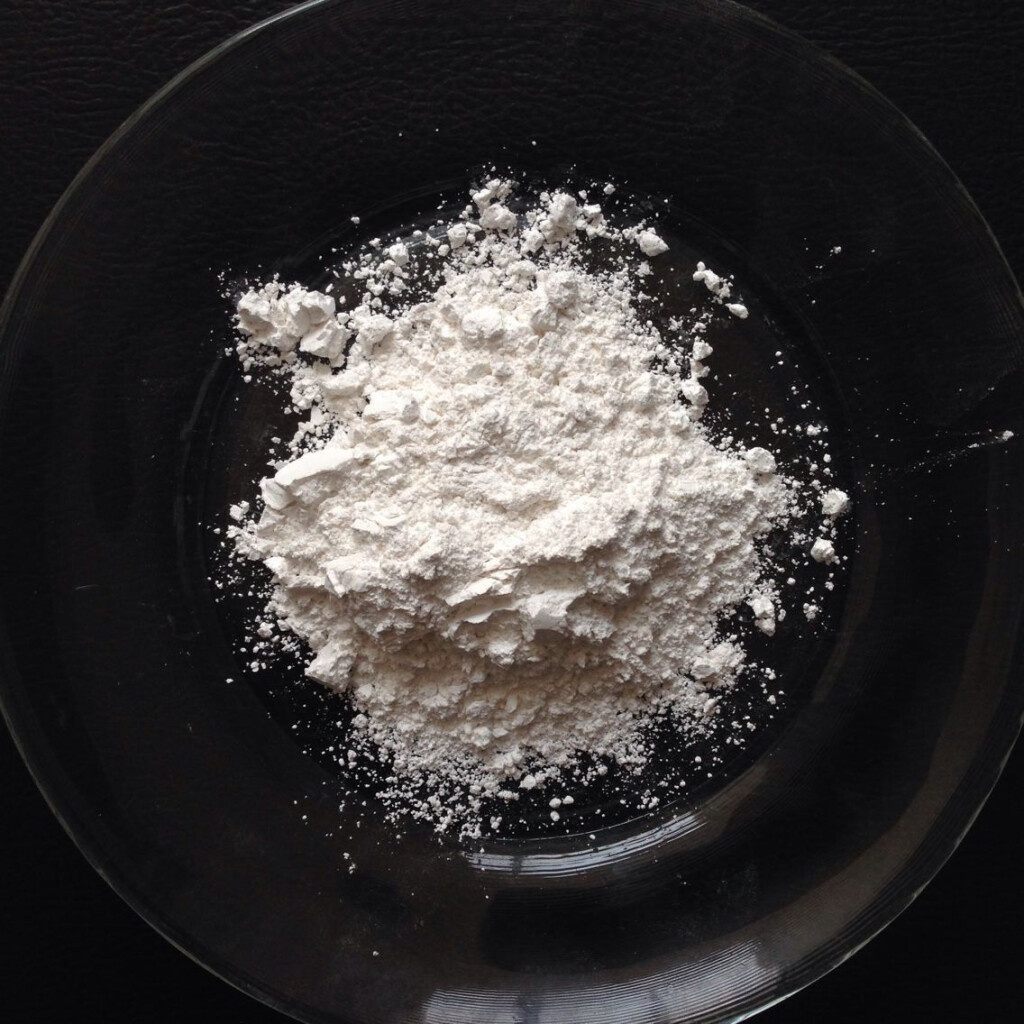

/8917/conversions/6d441399e7f4951d056cce4aa64e2422-big.jpg

Область применения


Это решение подходит как для создания полной защиты, так и для локального усиления стен камер радиационной защиты в направлении выхода излучения.


   •   Модернизация рентген-кабинетов и отделений лучевой терапии без остановки их работы.
   •   Защита в арендуемых помещениях, где капитальное строительство невозможно.
   •   Лаборатории и производственные участки.
