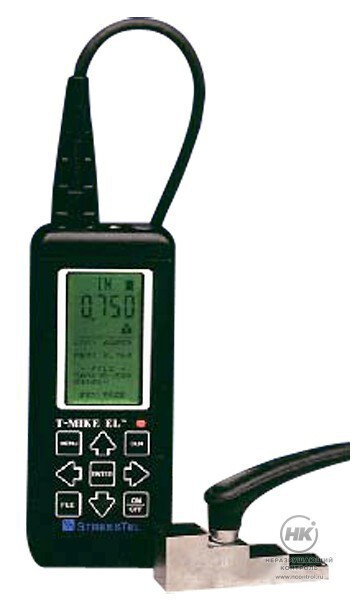

Ультразвуковой толщиномер T-Mike EL

Товар снят
с производства

В избранное

Сравнить

Ультразвуковой толщиномер T-Mike EL предназначен для измерения толщин объектов из различных материалов, поставляется с программным обеспечением. Прибор удобен для определения и оценки степени коррозионного износа. Снят с производства. Замена — толщиномеры Krautkramer DM5Е.

Мощный генератор и специальные преобразователи позволяют измерять по грубой и ржавой поверхности без зачистки при температуре окружающей среды до -18 °С. Для удобства использования прибора в полевых условиях толщиномер имеет большой экран с возможностью подсветки.

Формат сбора данных предлагает следующие возможности: со сплошной цифровой нумерацией или в форме таблицы с буквенно-цифровой нумерацией.

40 часов
Время непрерывной
работы

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Описание типа СИ

Особенности

В-скан для графического представления поперечного сечения и результатов контроля;
подсветка экрана при пониженных условиях освещённости (автоматическая/ручная);
большой матричный жидкокристаллический дисплей;
встроенное программное обеспечение;
печать результатов измерений;
встроенный сборщик данных;

двунаправленный серийный RS232 интерфейс с устанавливаемой скоростью передачи;
встроенная функция памяти для запоминания более 40 000 измерений;
визуальная диодная индикация ошибок;
измерения в миллиметрах или дюймах;
различные режимы измерений;
выбор формата сбора данных.

Комплектация

электронный блок толщиномера;
руководство пользователя;
гарантийный талон;

соединительный кабель для передачи
данных на ПК;
транспортировочный кейс.

Технические характеристики

Материалы	автоматическая калибровка на различные стали, алюминиевые сплавы, стекло, пластмассы и др.
Преобразователь	стандартный 5 мГц, диаметр 6 мм специальные преобразователи на другие частоты и размеры, высокотемпературные
Подключение	LEMO-разъём
Конфигурация	раздельно-совмещённый
Кабель	1,2 м с защитой от окружающей среды
Диапазон измерения	от 0,6 до 510 мм в зависимости от материалов и типов преобразователей
Точность измерения	±0,01 мм
Единицы измерений	миллиметры или дюймы
Диапазон скоростей	более 2500 м/сек
Рабочая температура	от -18 до +55 °С температура поверхности изделия до +300 °С
Режимы сканирования	режим быстрого перемещения датчика по поверхности
Сигнализация	мигание красного светодиода при превышении минимального установленного уровня толщины
В-скан	графическое представление толщины (поперечного сечения) изделия в процессе сканирования поверхности
Разница показаний	дисплей показывает разницу между измеренной толщиной и установленным уровнем со знаком «+» или «-»
Светодиодная индикация	красный мигающий светодиод для индикации ошибок
Дисплей	матричный, LCD с размерами 64×128 элементов, графическое представление толщины объекта в В-скэн изображении, зелёная LED-подсветка
Измерения	размеры цифр на экране 12 мм
Индикация контакта	специальная метка
Состояние батареи	индикатор разряда батареи
Конфигурация для сбора данных	возможность выбора формата сбора данных: формат каждого файла может быть с цифровой нумерацией или по выбору с двойной буквенно-цифровой
Память	128 килобайт, стандартная; хранение более 40 000 измеренных значений
Средства связи	двунаправленный сериальный RS232 интерфейс с выбираемой скоростью передачи информации
Источник питания	NiCd аккумуляторы или стандартные сухие типа АА, 5 шт.
Время непрерывной работы	не менее 40 часов
Продолжительность работы	около 300 часов
Конфигурация прибора	портативный, ручной со встроенным микрокомпьютером, запрограммированный на обработку данных измерений
Клавиатура	герметичная, влагонепроницаемая
Размер	64×152×32 мм
Вес	400 г с аккумуляторами
