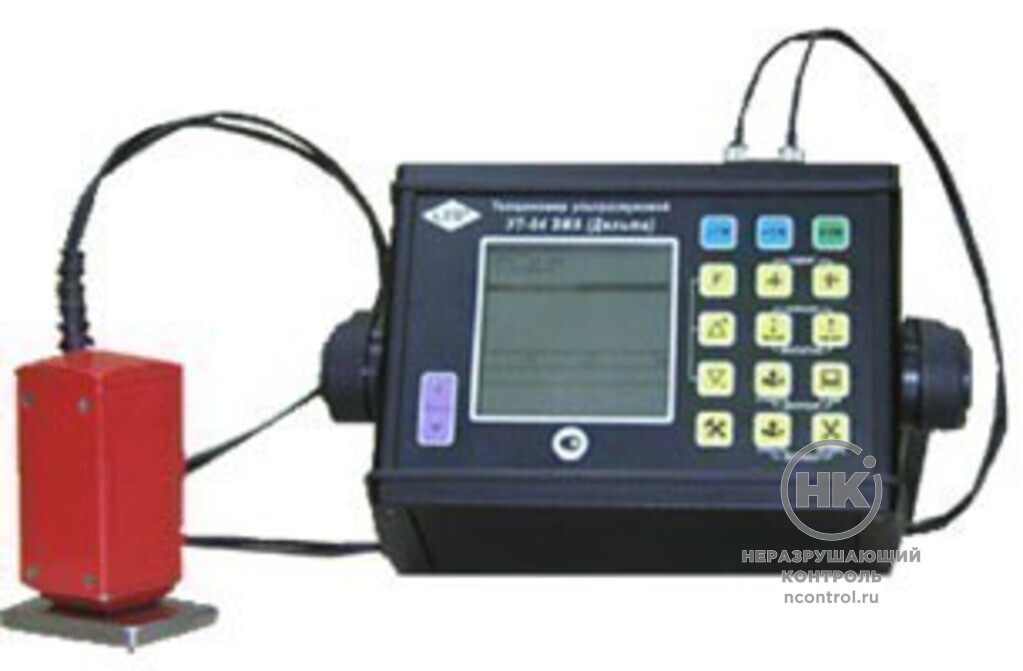

Толщиномер УТ-04 ЭМА (Дельта)

Аналоги

Электромагнитно-акустический толщиномер УТ-04 ЭМА измеряет толщины изделий из токопроводящих материалов и выявляет места коррозии.

Толщиномер УТ-04 ЭМА использует электромагнитно-акустический способ возбуждения и приёма сдвиговых колебаний. Они позволяют измерять толщину без контактной жидкости, без зачистки поверхности, а также через воздушный зазор или непроводящее покрытие, около 2 мм.

Индикатор толщиномера отображает эхограмму - зондирующий и последующие за ним отраженные донные импульсы. Это позволяет использовать прибор как дефектоскоп, а в режиме толщинометрии выбирать для измерений наиболее четкую пару донных импульсов.

Прибор может дополняться подвижной тележкой для ЭМА-датчика. Это позволяет получать толщинограмму при качении датчика вдоль контролируемого изделия с увеличением числа запоминаемых эхограмм до 4-х тысяч.



12,5 дБ
Соотношение сигнал/шум

Документы в PDF

Особенности

  • в память заносятся код материала, номер и до ста эхограмм – экранов;
  • информация может быть выведена на внешнюю ПЭВМ.

Комплектация

  • электронный блок;
  • ЭМА-преобразователь;
  • зарядное устройство;
  • кабель связи с ЭВМ;
  • меры калиброванной толщины;
  • защитная клейкая лента;
  • дискета с программным;
  • обеспечением связи с ЭВМ;
  • сумка укладочная;
  • руководство по эксплуатации УТ-04 ЭМА.

Технические характеристики

Диапазон изм. толщины сталь / алюминий2,0-200,0/2,0-100,00 мм
Допускаемая погрешность толщиномера
Измерение 2,0 – 20 мм+/- 0,1
Измерение 20 -200 мм+/1 (0,001Нх +0,1)
Мин. радиус кривизны поверхности20 мм
Величина защитного слоя или воздушного зазора2 мм
Индикация при помощи ЖК дисплея 128х64 с подсветкой
Автономное питание12 В
Время работы от аккумулятора8 часов
Прибор работает при температуре-20 + 50 градусов Цельсия
Вес преобразователь/ эл. блок2,5 / 0,5 кг
Габариты эл. блок/ датчик200х80х213/ 75х35х35
