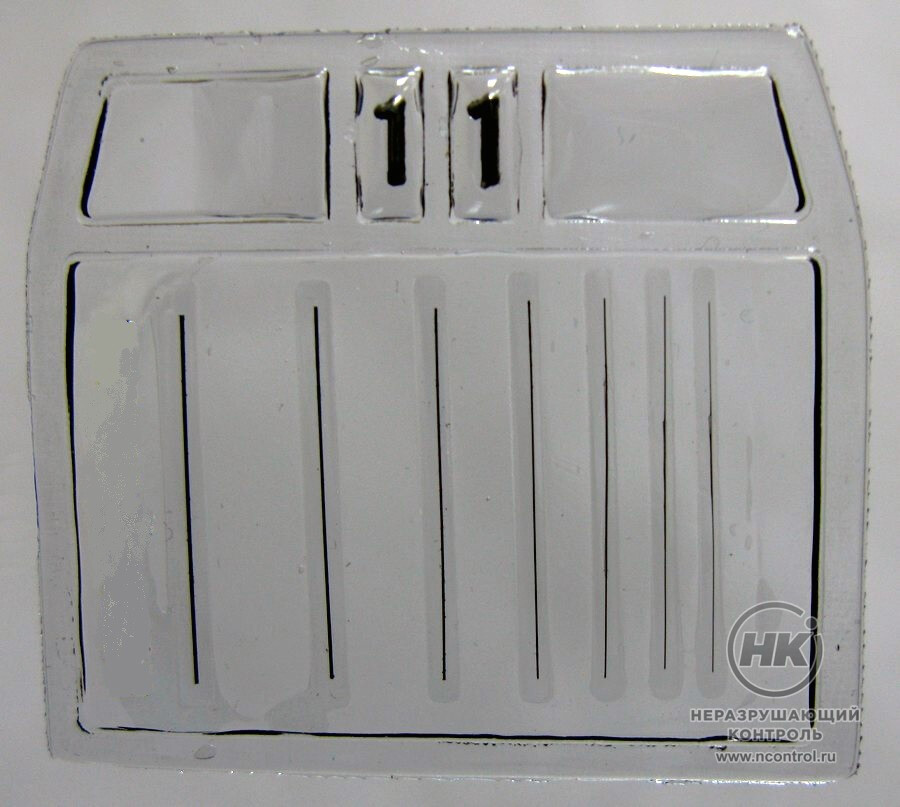

Проволочный эталон чувствительности №11 по ГОСТ 7512-82

Купить

Задать вопрос о товаре

В избранное

Сравнить

Проволочный эталон для оценки чувствительности радиографического контроля по ГОСТ 7512-82. Представляет собой 7 параллельных стальных проволок различного диаметра в пластиковом чехле.

Применяется в радиографическом контроле сварных соединений трубопроводов для определения чувствительности схемы контроля непосредственно в процессе их просвечивания рентгеновским аппаратом.

Документы в PDF

Скачать карточку в формате PDF

Эталоны чувствительности по ГОСТ 7512-82

Проволочные эталоны чувствительности по ГОСТ 7512-82 — это семь параллельных проволок длиной 20 мм, у каждой из них свой диаметр. Для удобства они заключены в пластиковый чехол с указанием номера эталона.

Все проволочные эталоны по ГОСТ 7512-82 имеют свинцовую маркировку, состоящую из двух цифр. Первая — материал, вторая — размер. Материалы для изготовления проволочных эталонов — сталь, медь, алюминий или магний, титан, никель.

Порядок работы

Проволочные эталоны чувствительности устанавливают на каждом участке объекта контроля после его предварительной подготовки со стороны, обращенной к источнику излучения. Размещают прямо на сварном соединении таким образом, чтобы проволоки лежали поперек шва.

Чувствительность контроля соответствует наименьшему диаметру проволоки, определяемой на снимке.

Проволочный эталон на рентгеновском снимке

Особенности

Долгий срок службы
Материал высокого качества
Соответствует ГОСТ 7512-82
Простота и удобство использования

Техническое обслуживание

Поверке проволочные эталоны не подлежат. Необходимо периодически осматривать эталон на наличие повреждений — присутствие следов коррозии проволок или нарушение целостности защитного чехла является основанием для изъятия эталона из обращения.

Комплектация

Эталоны чувствительности проволочные стальные №11, 10 шт.
Упаковка

Принадлежности для рентгеновского контроля

К необходимым инструментам для рентгенографического контроля относится дозиметр, например МКС-05 «Терра» — профессиональный прибор, незаменимый для быстрой оценки радиационного фона и измерения уровня излучения. Agfa D7 FW — мелкозернистая и высококонтрастная радиографическая пленка, может использоваться со свинцовыми экранами.

Диаметр, мм	Предельное отклонение диаметра	Длина, мм
0,20	±0,03	20±0,5
0,16	±0,01	20±0,5
0,125	±0,01	20±0,5
0,1	±0,01	20±0,5
0,08	±0,01	20±0,5
0,063	±0,01	20±0,5
0,05	±0,01	20±0,5
