Система цифровой радиографии DUERR HD-CR 43 NDT

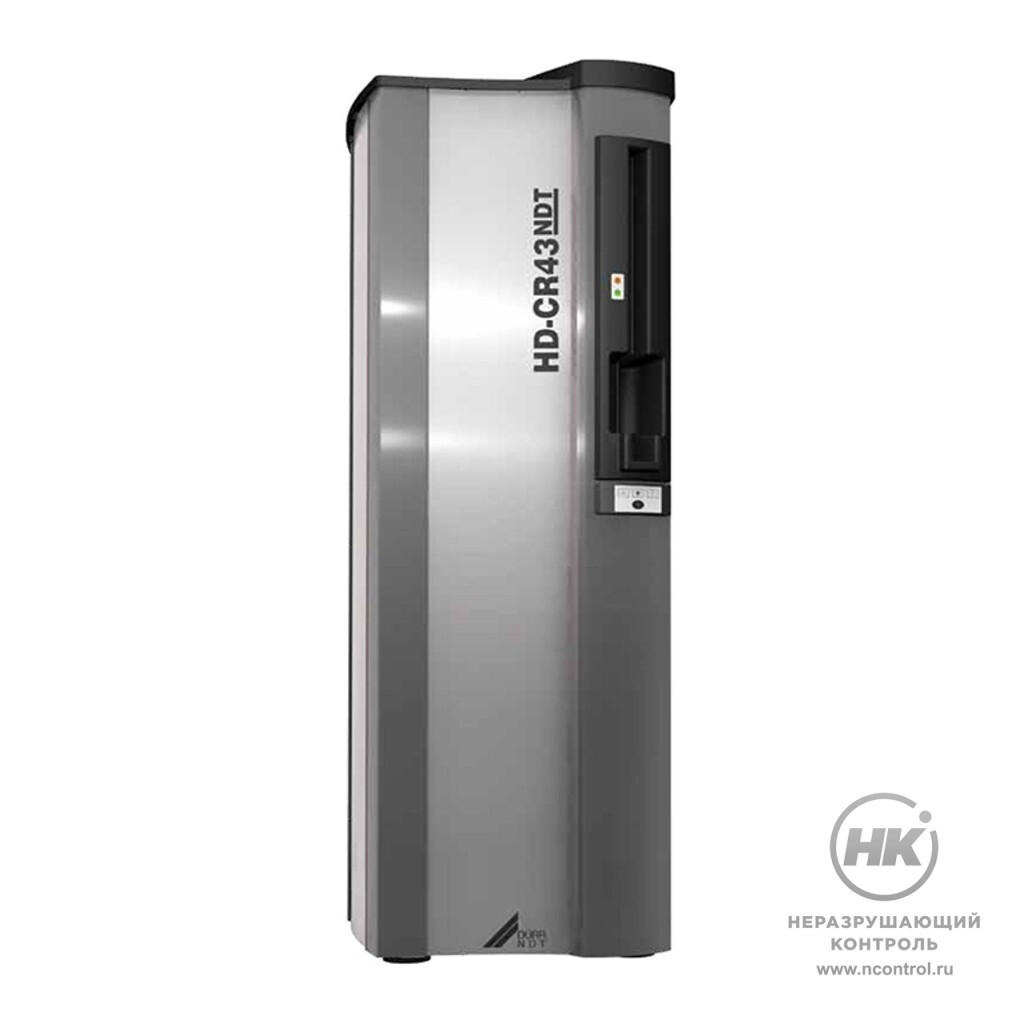

Система цифровой радиографии DUERR HD-CR 43 NDT [фото №3]

HD-CR 43 NDT предназначен для роботизированного оперирования многоразовыми запоминающими пластинами. Базовое пространственное разрешение — 40 мкм. Размер лазерного пятна — 12,5 мкм. Регулировка разрешения сканирования в диапазоне: от 12,5 до 200 мкм.

Работа с кассетами

Кроме жестких кассет с ЗП сканер HD-CR 43 NDT может считывать пластины, которые при экспонировании находятся в гибких кассетах, и поэтому могут быть использованы при контроле объектов сложной формы. Перед считыванием эти ЗП извлекаются из гибких кассет и загружаются в специальные кассеты-адаптеры, а затем считываются бесконтактным способом.

Предусмотрена настройка 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

Пластины находятся в кассетах, которые в рабочем состоянии всегда закрыты. Ресурс – 25 тысяч рабочих циклов. После 25-и тыс. циклов сканер выдает предупреждающее сообщение. После 27-и тысяч циклов кассеты надо заменить, чтобы исключить поломки или искажения результатов контроля.

Модуль стирания

Модуль стирания встроен в сканер DUERR HD-CR 43 NDT. Сразу после считывания скрытого изображения
с пластины, стирающее устройство удаляет остаточное изображение. Таким образом, считывание и стирание происходит за один проход пластины. После этого пластина вновь готова к использованию.

16 бит
Разрядность уровней серого

Особенности

пластины подаются на сканирование в вертикально расположенной кассете;
чувствительность контроля, соответствует или превышает 1-й класс по ГОСТ 7512-82 и 1-ю категорию по ПНАЭ Г-7-010-89;

контроль изделий с большим перепадом толщин;
внутри сканера поддерживается избыточное давление воздуха для предотвращения попадания пыли.

Технические характеристики

Технология TreFoc	нет
Размер лазерного пятна на поверхности пластины	12,5 мкм
BSR (Базовое Пространственное Разрешение)	40 мкм
Разрядность уровней серого, бит/уровней серого	16 / 65 535
Интерфейс подключения к ПК	Ethernet
Программное обеспечение	D-Tect, X-Vizor
Температурный диапазон	от 10 до 35 °C
Уровень шума	39 дБ
Размеры (В х Ш х Г)	113 x 41 x 46 см
Вес	56 кг
Электропитание	100 – 240 В
Частота	50 – 60 Гц
Мощность	250 Вт
Автономное питание от аккумулятора	-
