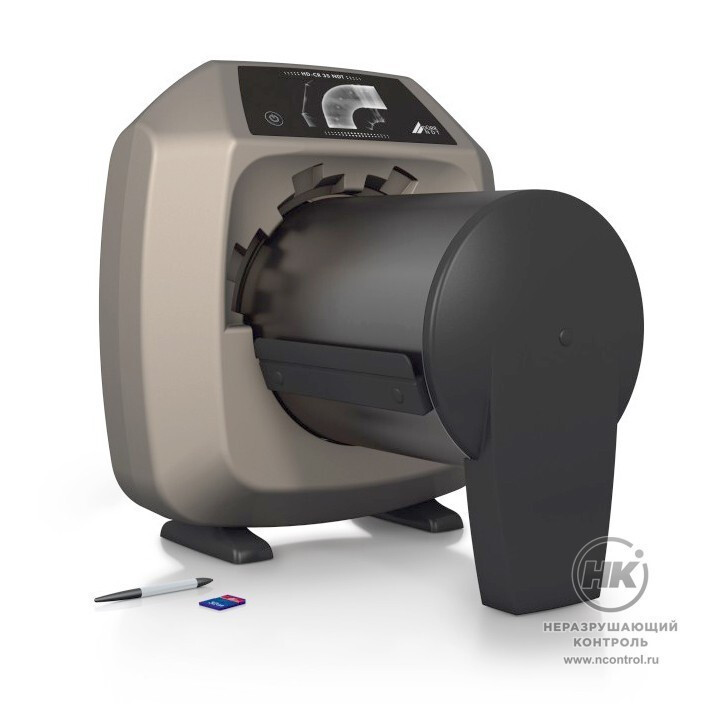

Система компьютерной радиографии DUERR HD-CR 35 NDT

Система компьютерной радиографии DUERR HD-CR 35 NDT [фото №3]

Система компьютерной радиографии DUERR HD-CR 35 NDT [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

HD-CR 35 NDT предназначен для считывания, обработки и хранения изображений c многоразовых «фосфорных» запоминающих пластин. Базовое пространственное разрешение — 40 мкм. Размеры лазерного пятна: 12,5; 25; и 50 мкм. Регулировка разрешения сканирования в диапазоне: от 12,5 до 200 мкм.

В сканерах DUERR NDT применена технология считывания информации с запоминающей фосфорной пластины на основе параболического зеркала. Благодаря ней достигается двух-трехкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами.

Направляющие на сканере позволяют считывать две пластины одновременно. В этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров, вплоть до 2х2 см, могут быть считаны сканером без применения специального адаптера.

Технология TreFoc

Технология фокусировки лазера TreFoc позволяет настраивать размер лазерного пятна. Внутри лазерной трубки находится высокоточный механизм ирисовой диафрагмы. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча. Пользователю предлагается 3 заданных размера лазерного пятна 12,5, 25 и 50 мкм.

Работа с пластинами

Сканер HD-CR 35 NDT может считывать запоминающие пластины двух типов: IP и HD-IP Plus. Максимальная ширина считываемых пластин — 35 см, максимальная длина не ограничена.

Предусмотрена настройка 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя и скорость вращения лазера.

Дополнительная комплектация

Сканер HD-CR 35 NDT может быть укомплектован 860 гр литий-ионным аккумулятором для автономной работы сканера, а также кейсом для безопасной транспортировки, в котором есть место для установки аккумулятора.

16 бит
Разрядность уровней серого

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Буклет

Особенности

цветной сенсорный дисплей с диагональю 4,3 дюйма;
встроенный Wi-Fi модуль позволяет подключаться к ПК без проводов;

соответствие стандартам EN 14784 и ASTM 2446;
встроенный мини ПК.

Комплектация

HD-CR 35 NDT;
блок питания;
сетевой кабель;
блок питания;

руководство по эксплуатации и инструкция по монтажу;
кабель передачи данных USB 3 м;
светозащитный отвод.

Технические характеристики

Технология TreFoc	да
Размер лазерного пятна на поверхности пластины	12,5 / 25 / 50 мкм
BSR (Базовое Пространственное Разрешение)	40 мкм
Разрядность уровней серого, бит/уровней серого	16 / 65 535
Дисплей (размер, дюйм / разрешение, пикс)	4,3 / 800×480
Встроенный мини ПК	да
Максимальный объем карты памяти SDHC	32 Гб
Интерфейс подключения к ПК	Ethernet , W-LAN
Программное обеспечение	D-Tect, X-Vizor
Температурный диапазон	от 10 до 35 °C
Уровень шума	39 дБ
Размеры (В х Ш х Г)	40×37×47 см
Вес	17,5 кг
Электропитание	100 – 240 В
Частота	50 – 60 Гц
Мощность	< 140 Вт
Автономное питание от аккумулятора	да
