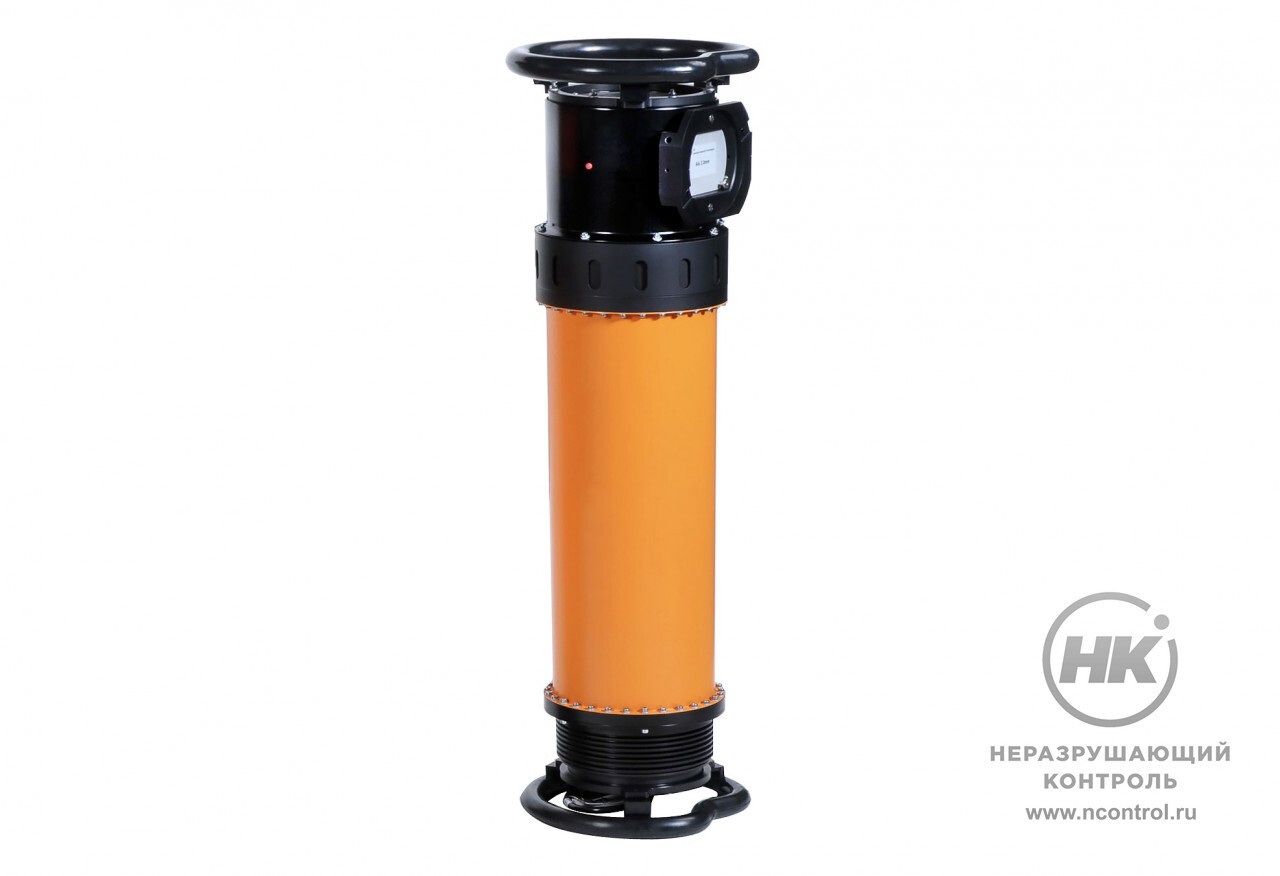

«Эра 42» — переносной рентгеновский аппарат постоянного тока

«Эра 42» — переносной рентгеновский аппарат постоянного тока [фото №3]

«Эра 42» — переносной рентгеновский аппарат постоянного тока [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Промышленный генератор рентгеновского излучения «Эра 42» предназначен для неразрушающего контроля стыковых соединений металлоконструкций. Используется в нефтегазовой отрасли, как переносной рентгенаппарат для выездной экспертизы качества сварных швов резервуаров и трубопроводов. Может применяться на оборудованных рентгеновской защитой стационарных участках контроля в металлургии, машиностроении и других отраслях.

Контролируемая толщина по стали 42 мм с условиями: расстояние 700 мм, оптическая плотность D=2.0, экспозиция t=10 мин, просвечивание на пленку D7+Pb. В качестве детектора можно использовать цифровую панель, запоминающие пластины и сканер.

1 – 2 кВт/ч
Низкое потребление электроэнергии

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Параметры питания трубки регулируются: напряжение от 5 до 200 кВ, ток от 0,5 до 10 мА. Выход излучения аппарата находится сбоку и имеет диаграмму направленности излучения с эллиптическим телесным углом 60° × 40°. Для размещения «Эра 42» на участке контроля разработаны позиционирующие приспособления.

В рентгеновских аппаратах серии «Эра 42» используется среднечастотная технология двухполупериодного выпрямления напряжения питания трубки с обратной связью. Для генерации задействуется максимум полезной энергии при минимальном количестве пульсаций. Этим обеспечивается бесперебойная мощность дозы, «ровное» излучение на выходе с однородным по составу спектром. Во всех аппаратах серии применяются металлокерамические рентгеновские трубки с увеличенным сроком эксплуатации.

Корпус «Эра 42» влагостойкий, ударопрочный. Для изоляции и охлаждения высоковольтных элементов используется элегаз. Аппараты неприхотливы в работе, имеют высокие ресурс и производительность, подходят для эксплуатации в суровых климатических условиях.

«Эра 42» поставляется как комплект оборудования, состоит из приборов: моноблочного генератора, цифрового блока питания и управления, кабелей и аксессуаров. Интерфейс управления цифрового пульта клавишный. Как и дисплей, он располагается на фронтальной части корпуса. Контроль параметров питания трубки осуществляется с помощью системы обратной связи с моноблоком. Питание оборудования осуществляется от переносного генератора или промышленной сети переменного тока 220 В.

Номограмма рентгеновского аппарата «Эра 42»

Особенности

стабильный выход дозы;
направленный выход излучения;
отказоустойчивость, надёжность;
повышенная производительность;
прочная конструкция моноблока и пульта;
100% рабочий цикл при температуре 30 °С;
высокая выходная мощность излучения;
газовая изоляция высоковольтных элементов;
подходит для стационарных и мобильных лабораторий;
возможность питания от переносного генератора;
широкий ассортимент позиционирующих приспособлений;
защита корпуса от попадания влаги внутрь;
может работать в экстремальных условиях;
среднечастотная технология с умножителем для питания трубки;

микропроцессорная платформа блока управления;
система защиты и контроля параметров трубки;
графическая визуализация интерфейса управления и удобное меню;
встроенный калькулятор времени экспозиции;
хранение пользовательских настроек в энергонезависимой памяти;
интерфейс для подключения световой сигнализации
система блокировок для защиты персонала от ионизирующего излучения;
долговечная металлокерамическая трубка;
автоматический режим тренировки трубки;
возможность питания от автономного генератора.

Базовая комплектация

блок излучения «Эра 42»;
цифровой пульт с русскоязычным меню для настройки и управления;
соединительный кабель для подключения излучателя к пульту управления, длина 20 м;

сетевой кабель, 230 В, длина 10 м;
комплект ЗИП, содержит запасные предохранители и лампы;
инструкция по эксплуатации «Эра 42» на русском языке;
упаковочная сумка.

Оригинальные принадлежности

несущий каркас для блока излучателя «Эра 42», с 4 несущими трубками и круговой шкалой 0-360°;
четырёхножный штатив для блока излучателя «Эра 42», с направляющими и креплениями — крепится к каркасу для блока излучателя;
транспортный футляр для блока излучателя «Эра 42» из алюминия;
транспортный футляр для пульта управления из алюминия;
устройство для центрирования аппаратов «Эра 42», откидывающееся, c импульсным мини-лазером, P=1мВт, класс лазера 2, 670 нм, вкл.2 батарейки 1,5 В ААА;
набор сменных свинцовых диафрагм с угловой шкалой для устройства центрирования и диафрагмирования;
сигнальная мигающая лампа жёлтая или красная, 230 В, с кабелем 20 м, с индикацией перегорания лампы. Служит для предупреждения персонала о начале экспозиции;

треножный штатив для сигнальной мигающей лампы;
свинцовая заглушка для выходного окна «Эра 42». Необходима для проверки аппарата в режиме холостого хода;
кабель для подключения внешней системы блокировки — дверных или оптикоэлектронных барьерных датчиков, длина 10м, разъем с одной стороны, провода с наконечниками с другой. Используется в системе защиты персонала при эксплуатации «Эра 42» в рентгенозащитной камере;
пристяжной ремень, ширина - 36 мм, длина - 4м, используется при контроле труб;
сервис-пакет для пульта управления «Эра 42» содержит: дополнительные предохранители, лампы, штекеры, запасной ключ.

Технические характеристики

Направление излучения	направленное
Просвет по стали за 10 мин	42 мм
Диапазон высокого напряжения	5 – 200 кВ
Диапазон тока	0,5 – 10 мА
Ток при максимальном напряжении	4,5 мА / 200 кВ
Постоянный режим работы	900 Вт
Номинальное значение фокусного пятна	3,0 мм (EN12543) 1,5 мм (IEC 336)
Материал анода	(W) Вольфрам
Угол наклона мишени	20°
Угол выхода пучка	Эллипс 40°×60°
Фильтр рентгеновского излучения	0,8 ± 0,1 мм, Ве
Стабильность тока и напряжения	±1%
Требования к электропитанию	160 – 253 В АС, 80 – 127 В АС, 50 – 60 Гц
Вес блока излучения	26,8 кг
