Образец-имитатор выпуклости/вогнутости сварного шва

Комплект выпуклых и вогнутых образцов-имитаторов предназначен для контроля качества корневых сварных соединений на труднодоступных участках. Подходит для работы с денситометром.

Применяется в радиографическом контроле сварных швов трубопроводов различных конфигураций и металлоконструкций с целью оценки показателя вогнутости/выпуклости шва в процессе их просвечивания с помощью рентгеновского излучения.

образцов
в комплекте

Принцип работы

По внешнему виду сварные швы делятся на нормальные - плоские, вогнутые - ослабленные и выпуклые - усиленные.

Уровень вогнутости или выпуклости шва оценивается путем сравнения оптической плотности его изображения, визуально или с помощью денситометра, с оптической плотностью выступа образца-имитатора.

Глубина вогнутости шва считается допустимой, если на радиографическом снимке оптическая плотность вогнутости корня шва меньше или равна оптической плотности изображения канавки образца-имитатора.

Выпуклость корня шва допустима, если на снимке оптическая плотность изображения выпуклости шва больше или равна оптической плотности изображения имитатора.

Применение

Образец-имитатор устанавливается на объект контроля на расстоянии не менее 5 мм от сварного шва со стороны источника излучения. Образец допустимо установить со стороны кассеты с плёнкой в том случае, если невозможно установить его со стороны источника излучения, при контроле швов цилиндрических, сферических объектов через две стенки с расшифровкой только прилегающего к пленке участка шва, а также при панорамном просвечивании.

Особенности

  1. Простота и удобство использования
  2. Небольшой вес
  3. Длительный срок службы

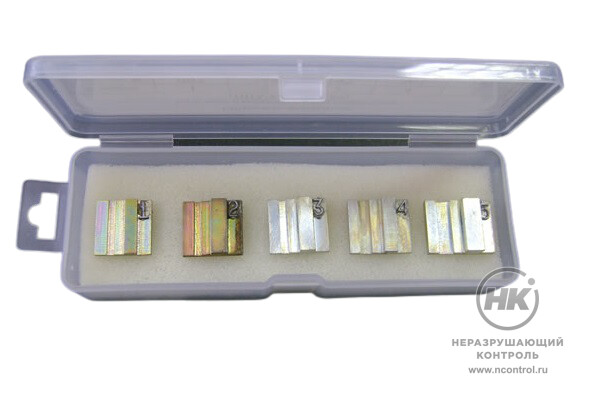

  4. Удобный пластиковый чехол в комплекте

Соответствие стандартам

Образец производится в соответствии с требованиями ПНАЭ Г-7-017-89.

Комплектация

  • 5 образцов-имитаторов
  • Паспорт
  • Сертификат о калибровке
  • Упаковка

Технические характеристики

Параметр, мм №1 №2 №3 №4 №5
h1, глубина канавки 0,6 ± 0,06 0,8 ± 0,1 1,0 ± 0,1 1,2 ± 0,12 1,6 ± 0,16
h2, высота выступа >1,5 ± 0,15 2,0 ± 0,2 2,0 ± 0,2 2,0 ± 0,2 2,5 ± 0,25
h3, толщина 1,5 ± 0,15 2,0 ± 0,2 2,0 ± 0,2 2,0 ± 0,2 2,5 ± 0,25
a, ширина канавки 2,0 ± 0,2 2,0 ± 0,2 2,0 ± 0,2 3,0 ± 0,3 4,0 ± 0,4
b, ширина выступа 3,0 ± 0,3 4,0 ± 0,4 4,0 ± 0,4 4,0 ± 0,4 5,0 ± 0,5

Размеры образца-имитатора

Другие товары для радиографического контроля

Рентгеновская плёнка высокой чувствительности Agfa D7, усиливающие экраны Agfa RCF, комплекс цифровой радиографии «Цифракон», проявочная машина Agfa NOVA.
