Индивидуальный дозиметр гамма-излучения ДКГ-05Д

Легкий и прочный карманный дозиметр, оснащенный звуковой и световой сигнализацией. Устройство включает в себя два кремниевых детектора и электронный микропроцессор. Прибор выпускается в тонком ударопрочном корпусе из пластмассы, габариты: 47x26x87 мм, вес 70 гр. Работает от батареек/заряжаемого аккумулятора. Поверка 1 раз в год.

Назначение прибора — измерение индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) гамма-излучения. Рекомендован к использованию в радиационной дозиметрии для индивидуального контроля сотрудников на предприятиях и объектах с источниками ионизирующего излучения. Например в радиохимическом производстве, в радиографическом неразрушающем контроле.

IP65
Степень защиты корпуса

Устройство

Конструктивные элементы дозиметра — электронный микропроцессор, кремниевые детекторы, ЖК-индикатор для отображения результатов измерений, блок звуковой сигнализации, индикаторный светодиод, кнопки панели навигации пользователя и контактная группа для заряда аккумулятора — заключены в плоский герметичный корпус, выполненный из ударопрочной пластмассы.

Дозиметр имеет практичную форму исполнения для постоянного ношения в нагрудном кармане, при этом его размещают лицевой стороной к телу. Для более надежной фиксации внутри кармана прибор оборудован специальной клипсой. Снаружи дозиметр защищен специальной оболочкой от попадания воды и пыли, степень защиты соответствует уровню IP65.

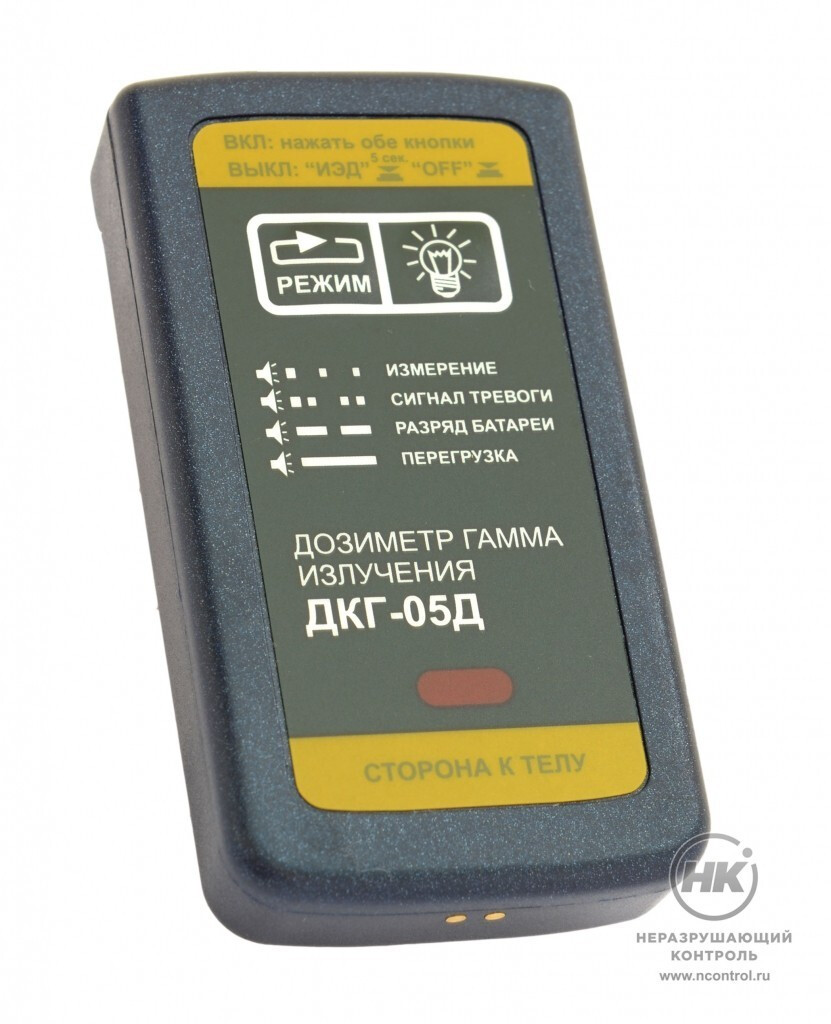

Общий вид дозиметра ДКГ-05Д

  1. Светодиод красного цвета - визуальный индикатор сигнала при превышении заданных порогов доз излучения, при изменении режима работы
  2. Жидкокристаллический индикатор
  3. Блок звуковой сигнализации - производит звуковой сигнал при превышении порогов, разряде аккумулятора, переключении режима работы
  4. Кнопка подсветки дисплея-индикатора
  5. Кнопка управления для включения/выключения питания и переключения режимов работы дозиметра
  6. Диапазон измерений
  7. Список световых и звуковых сигналов, подаваемых дозиметром
  8. Датчик приема ИК-излучения для связи с ПЭВМ
  9. Контактная группа заряда аккумулятора

Принцип работы

Дозиметр технически реализован на принципе превращения энергии ионизирующих излучений в последовательный ряд импульсов электрического тока. Два полупроводниковых детектора из кремния предназначены для регистрации ионизирующего излучения. Они имеют разную чувствительность, поочередная активация нужного детектора зависит от мощности регистрируемой дозы излучения.

Микропроцессор преобразует последовательность поступающих с детектора импульсов в соответствующие величины измеренных доз. Результаты измерений выводятся на цифровой дисплей посредством электрической схемы.

Память и программное обеспечение

Архив дозиметра рассчитан на 1900 записей измерений в память, независимую от источника питания дозиметра.

Для дозиметра ДКГ-05Д разработано две версии программного обеспечения.

  1. В базовой комплектации с дозиметром поставляется ПО «ИДК», оно разработано для удобства ведения базы данных дозиметрического контроля персонала на крупных предприятиях. Подходит для работы в комплексе со считывателем УЗС-01Д в составе общей автоматизированной системы контроля.
  2. ПО «Стенд» разработано для небольших предприятий с немногочисленным числом контролируемых работников. Функционал программы включает в себя инструменты для настройки режимов, просмотра и удаления записей архива, управления персональным номером.

Питание дозиметра

Для дозиметра с перезаряжаемым аккумулятором применяется одиночное зарядное устройство ЗУ-1М, кассетное зарядное устройство КЗУ-28 или КЗУ-56, рассчитанные на зарядку 28 или 56 дозиметров одновременно.

Модификация дозиметра со сменным элементом питания предполагает использование батареек типа ААА, например Duracell Turbo.

Зарядное устройство ЗУ-1М

Внешний вид зарядного устройства КЗУ-28

Техническое обслуживание

Средний срок службы устройства составляет около 6 лет. Поверка прибора производится 1 раз в год.

Производитель рекомендует каждый месяц проводить визуальный осмотр дозиметра и кабеля ЗУ-1М на наличие повреждений. Сухую чистку можно осуществлять с любой периодичностью. Измерение уровня накопленного радиоактивного загрязнения корпуса дозиметра следует производить 1 раз в месяц, но не реже 1 раза в год, вне зависимости от сохранения работоспособности дозиметра. Радиоактивно загрязненные приборы подлежат дезактивации с помощью раствора на основе ПАВ или кислотосодержащих веществ.

Утилизация

Если уровень радиоактивного загрязнения корпуса дозиметра не превышает допустимых значений, то его он утилизируется по категории промышленных отходов. В том случае, если невозможно снизить уровень его радиоактивного загрязнения с помощью дезактивации, его необходимо утилизировать, соблюдая правила обращения с радиоактивными отходами.

Особенности

  • Дозиметр автономен, но при этом может быть частью автоматизированной системы контроля
  • Измеряет ИЭД и МИЭД одновременно, индикатор отражает величину с превышенным порогом
  • Небольшой вес и габариты за счет эргономичной конструкции
  • Продление срока службы аккумулятора за счет функции «умного» заряда

Условия хранения

Хранить дозиметр без упаковки и зарядное устройство ЗУ-1М необходимо в сухом вентилируемом помещении, исключающем попадание прямых солнечных лучей, при t от +10 до +35 °С и относительной влажности воздуха 80 % при +25 С°.

Соответствие стандартам

Дозиметр производится в соответствии с требованиями таких нормативных документов, как ГОСТ 8.070-96, ГОСТ 27451-87, ТУ 4362-010-31867313-2007.

Базовая комплектация

  • Дозиметр ДКГ-05Д (питание: аккумулятор или батарейки)
  • Паспорт
  • Комплект эксплуатационных документов
  • Упаковка

Дополнительная комплектация

  • Зарядное устройство ЗУ-1М / КЗУ-28 / КЗУ-56
  • Считывающее устройство УС-05-01 или УС-05Б-01
  • Программное обеспечение «Стенд»
  • Считыватель универсальный УЗС-01Д/УЗС-02Д с ПО «УЗС-01Д»


Технические характеристики

Детектор

2 кремниевых полупроводниковых детектора

Диапазон измерения:

- ИЭД
- МИЭД

- 0,1 мкЗв ÷ 15 Зв

- 1 мкЗв/ч ÷ 10 Зв/ч

Диапазон энергий  0,05 ÷ 3,0 МэВ


Предел допускаемой основной относительной погрешности измерений:

ИЭД гамма-излучения
МИЭД гамма-излучения

* H – безразмерная величина, численно равная измеренному значению ИЭД или МИЭД в мкЗв или мкЗв/ч соответственно



±(15+10/H)* %
±(15+40/H)* %

Поводы звуковой и световой сигнализации - превышение системных порогов сигнализации

- превышение пределов индикации ИЭД – 42,9 Зв и МИЭД – 42,9 Зв*ч-1
- отрицательные результаты самодиагностики
- необходимость подзарядки элементов питания

Звуковая сигнализация  не менее 80 дБ на расстоянии 40 см
Световая сигнализация

мигающий светодиод
Время измерения мощности дозы от 1 до 255 сек (уменьшается с ростом мощности дозы)
Память 1900 результатов
Срок хранения информации в памяти дозиметра при разряде и отсутствии источника питания 10 лет
Установка порогов во всем диапазоне измерения ИЭД с шагом 1 мкЗв и МИЭД с шагом 1 мкЗв*ч-1
Тип связи считывающего устройства с компьютером:

- считывающее устройство УС-05-01 (УС-05Б-01)
- считывающее устройство УЗС-01Д

- USB

- Ethernet

Обмен информацией дозиметра со считывающим устройством  инфракрасный канал
Диапазон рабочих температур  от -20°С до +45°С

Влажность

до 98 % при температуре +35 °C

Степень защиты

IP65

Время непрерывной работы:

-без заряда аккумулятора

-без замены элемента питания

-не менее 600 ч

-не менее 1000 ч

Габариты

47x26x87 (с клипсой) мм, 0,07 кг (включая источник питания)

Средний срок службы дозиметра

6 лет

Периодичность поверки

 1 год
