Кабелетрассоискатель "Флагман АГ-320.120"

Купить
В избранноеВ избранное
СравнитьСравнить

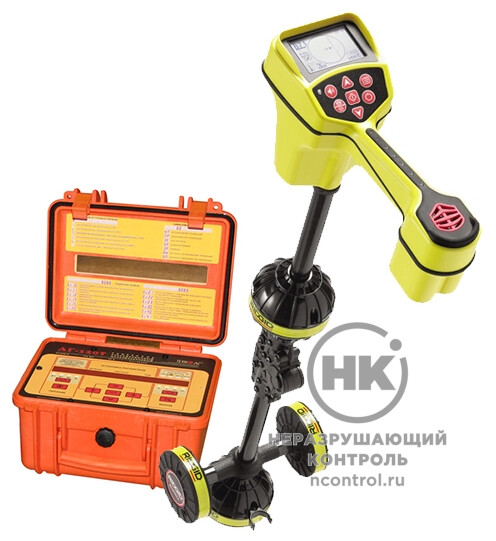

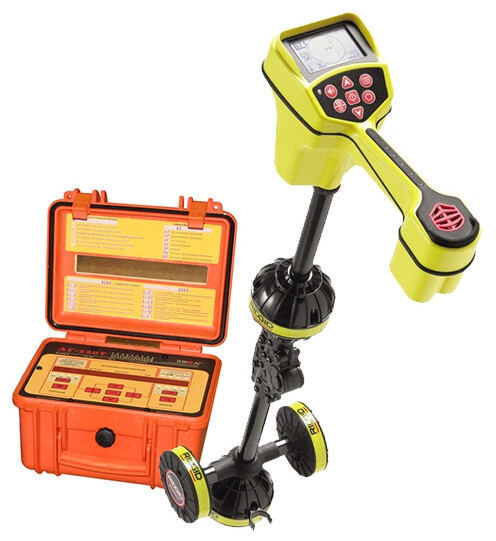

Трассопоисковый приёмник SR-20 работающий в комплексе с новым мощным универсальным генератором АГ-120 - это самая передовая и высокотехнологичная модель трассоискателя на сегодняшний день.

SR-20 обладает уникальным методом кругового наведения на протяжённый объект, расположенный под землёй. Данная технология позволяет отображать на экране прибора не простые стрелки-указатели, а наглядную схему расположения коммуникаций и называется «система картографического отображения».

Благодаря этой технологии больше не нужно ходить зигзагами по исследуемой территории, теперь оператору нужно только нажать на кнопку питания и выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.

Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой подход к трассопоиску позволяет работать даже неопытному пользователю без предварительного обучения. Всё это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы.



15 часов
Время непрерывной работы

Документы в PDF

Преимущества

Применение, не стандартных прямых антенн, а специальных - сферических, позволило создателям SR-20 реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень. Профессиональный трассопоисковый приёмник SR-20, обладает возможностью поиска в пассивном режиме, всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. Мощный 120 ваттный генератор, идущий в комплекте с прибором, позволяет пользователю удаляться от места подключения на дистанции до 5 км. Имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций. Глубина поиска составляет 5 метров.

Особенности

  • новая передовая технология представления поисковой информации;
  • яркий, легко запоминающийся и оригинальный дизайн;
  • корпус приёмника сделан из крепкого легковесного пластика — при длительной работе руки не устают;
  • компактность - для удобной транспортировки антенна приёмника легко складывается;
  • самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций в близи прибора;
  • самый простой и быстрый поиск;
  • одновременное использование всех поисковых режимов;
  • графическое наведение на коммуникацию
  • возможность раздельного поиска газопровода и силового кабеля;
  • поиск телефонного кабеля без использования генератора;
  • четыре активные частоты генератора, наличие низкой частоты для насыщенных коммуникациями районов;
  • три пассивные частоты поиска;
  • отображение на дисплее в реальном времени значений глубины и силы наведённого тока;
  • отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска;
  • отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию;
  • мощный 120 ватный генератор, дающий возможность трассировать коммуникации на большие расстояния без дополнительного переподключения;
  • возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков;
  • возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей.
  • цифровое измерение глубины залегания коммуникаций;


IP54
Класс климатической защиты

Генератор АГ-120

Сверхмощный прибор в категории автономных переносных поисковых генераторов.Чрезвычайно высокие максимальная выходная мощность и время автономной работы для столь малых габаритов (120Вт в режиме непрерывной генерации в течение 1,2 часа и 180Вт в режиме импульсной генерации в течение 9 час от встроенного питания). При подключении дополнительного внешнего питания (автомобильного аккумулятора) максимальная выходная мощность может быть повышена в 1,5раза и «интеллектуальная программа выбора выходной мощности» позволяет достигать 180Вт (1,2час) в режиме непрерывной генерации и 270Вт (9час) в режиме импульсных посылок.

Габариты устройства составляют 305х270х194мм, а вес не превышает 12кг. Эти уникальные особенности обеспечиваются применением высокоэффективной схемотехнической технологии построения усилителей мощности CLASS D(BD). Импульсный выходной усилитель имеет КПД более 80%, что особенно актуально для энергоемких устройств с автономным питанием.

Прибор не имеет равных по качественному показателю - соотношение: мощность – ресурс – габариты – вес.

Технические характеристики приёмника

Рабочая температура, °С-20...+50
Точность определения трассы, % от глубины±5%
Глубина поиска, мдо 5 м
Рабочие частоты приемника, Гц50 Гц, 100 Гц, РАДИО, 128 Гц, 1000 Гц, 8000Гц, 33000 Гц
Мощность генератора, вт10 или 5
Питание4 шт батарей типоразмера С
Генератор8 шт батарей типоразмера В
Приемник4 шт батарей типоразмера С
Время работы, ч15 ч

Технические характеристики Генератора АГ-120

Частоты генерируемого сигнала, Гц
частоты f1, f2, f3 («постоянные»)выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.
частота f4 («временная»)выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1непрерывный «НП»
режим 2
длительность импульса, мс
частота следования импульсов, Гц
кратковременные посылки «ПР»
100
1
режим 3
длительность импульса, мс
частота следования импульсов, Гц
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F»
100
2,3
Выходные параметры
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и трехчастотная генерация
- импульсные посылки
10
15
задаваемый для автосогласованиячетыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании или от внешнего аккумулятора 24В120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом
- от сетевого блока (СБП)70 на 0,7…200 Ом
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки- любое
- Огранич. тока на «низкоомных» нагрузках,
«Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
- при автономном питании
-с добавлением внешнего аккумулятора 12В
4…2200
4…3300
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В
0…1,2
0…1,8
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего ак-кумулятора 12В
0…0,8
0…1,2
Согласование с нагрузкой- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное
Источники питания
Встроенный аккумуляторный комплектдва свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час
- непрерывная генерация1,2 при 120Вт автономно/180Вт с доп. акк. 12В
3 при 60Вт автономно/90Вт с доп. акк. 12В
- импульсные посылки одной частоты8 при 180Вт автономно/270Вт с доп. акк. 12В
20 при 90Вт автономно/130Вт с доп. акк. 12В
- импульсные посылки трех частот4 при 120Вт автономно/180Вт с доп. акк. 12В
10 при 60Вт автономно/90Вт с доп. акк. 12В
Время зарядки автономных аккумуляторов не более, час8
Сетевой блок для работы или зарядки аккумулятороввыходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы11...14В / 22…28В ≥24Ач
Функциональные особенности
Автоматические функции- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при «длительном» простое (1мин)
Автоматические выключения генерации (зарядки)- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда)
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Автоматическое повторное согласованиепри отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощностиимпульсный, технология CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управлениедевятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.
Габаритные размеры электронного блока (кейса), не более, мм305х270х194
Вес электронного блока,
не более, кг
12
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации-30…+45ºС
Класс климатической защитыIP54 (пылеводонепроницаемый ударопрочный корпус)
