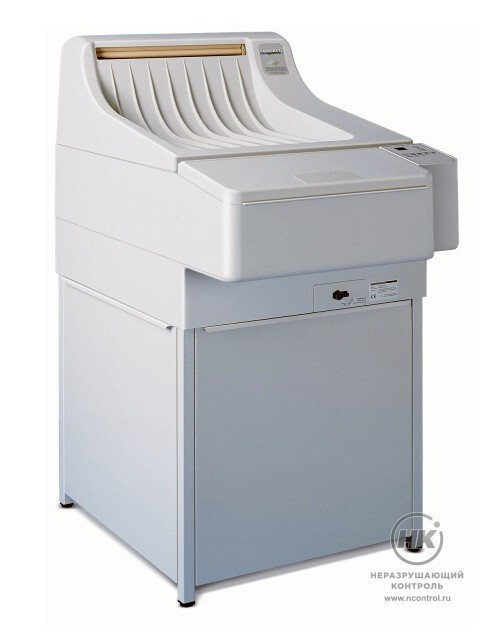

Автоматическая проявочная машина COMPACT 2 NDT

Проявочная машина COMPACT 2 NDT разработана для автоматической обработки форматной и рулонной промышленных рентгеновских плёнок. Имеет компактную конструкцию, отличается простотой в управлении и высокой производительностью.

Особенности

  • Точная и быстрая подача плёнок обеспечивается набором прецизионных роликов;
  • для исключения смешивания проявителя и фиксажа предусмотрена промежуточная промывка плёнки между прогонами через отжимающие валики;
  • микропроцессорное управление с цифровой индикацией на дисплее;
  • интеллектуальный режим ожидания, при котором температура реактивов остаётся постоянной;
  • энергоэффективность;
  • измерение площади плёнки 4-мя инфракрасными датчиками позволяет осуществлять экономичную, индивидуально регулируемую регенерацию в зависимости от площади плёнки;
  • отдельные насосы для наполнения баков с проявителем и фиксажем;
  • магнитный вентиль для подачи воды с регулирующим устройством;
  • для установки машины вплотную к стене элементы подключения расположены в нише;
  • индивидуальная настройка параметров цикла обработки плёнки, температуры, времени, количества регенерирующего раствора и наполнения ванн с сохранением в памяти 5 программ выбранных регулировок;
  • акустические и визуальные сигналы позволяют контролировать процесс проявки плёнки;
  • специальные программы обеспечивают стабильность химического состава растворов, высокое качество снимков и постоянную готовность к работе;
  • непрерывная циркуляция растворов создаёт условия для лучшей фиксации изображения;
  • конструкция протяжного механизма и электронная регулировка температуры обеспечивают щадящую и равномерную сушку плёнки нагретым воздухом;
  • светозащитные пропускные устройства для стены делают возможным приём и выдачу плёнок в освещённом помещении;
  • автоматическая система предотвращения кристаллизации и окисления растворов;
  • простота в обслуживании, лёгкая чистка.

Технические характеристики

Подача плёнки: Непрерывная роликовая система подачи
Форматы плёнки Листовая и рулонная плёнка шириной до 45.1 см;
рулонная плёнка с заправочным концом ленты шириной от 70 мм; наименьший формат плёнки 10 × 10 см.
В проявочной машине типа 1191 рулонная пленка в кассетах также подходит для проявки. Кассета (Д × Ш × В) 53 × 19 × 16 см.
Производительность 174 снимка 24 × 30 см в час (стандартная модель, поперечная заправка плёнки, по 90 сек)
Время обработки 2-10 минут, шаг регулировки 0,1 мин
Скорость протяжки плёнки 15,5 – 76,5 см/мин., в зависимости от длительности выбранного процесса
Время проявки 28 – 142 сек., в зависимости от длительности выбранного процесса
Вместимость емкостей 12,5 л – проявитель, 12 л – фиксаж, 13 л – вода
Регенерация растворов Производится после автоматической оценки поверхности фотоматериала; объемы настраиваются; время регенерации может быть задано.
Режим антиокисления на выбор: выключено или с интервалами каждые 3-99 мин.
Температура проявителя Настраиваемая от 26 до 40 °С
Температура фиксажа Настраивается в соответствии с температурой проявителя системой теплообмена
Температура сушки Настраиваемая от 35 до 70 °С
Соединение с водопроводом Допустимое давление воды 2 – 10 бар, допустимая температура воды 5 – 30 °С
Потребление воды 1,9 литра в минуту во время процесса обработки
Слив 11 литров в минуту
Уровень шума Менее 59 дБ
Теплоотдача Во время работы приблизительно 1,5 кДж/сек.
Условия эксплуатации  1. Температура окружающей среды 18 – 40 °С, вентилируемое помещение; температура в помещении должна быть ниже, чем температуры установленные для реагентов
2. Относительная влажность ниже 80% при температуре до 31°С, линейно снижающаяся до 50% при 40°С
3. Высота над уровнем моря не выше 2000м
4. Использовать в помещении
Защита системы IP 20
Требования к питанию 208 – 240 В, 10 А от промышленной сети переменного тока 50 Гц,
208 – 240 В, 14 А от промышленной сети переменного тока 60 Гц
Потребляемая мощность Режим ожидания: 0,23 кВт
Режим обработки: 2,4 кВт
Вес проявочной машины Пустая 77 [91] кг
Полностью заправленная 115 [129] кг
Примечание: данные без скобок – для машины с открытой базой, в скобках – с закрытой рабочей базой.
Габариты (Д × Ш × В) 97 × 68 × 127 см
Площадь пола для установки 0,67 м.кв
