ЮНИСКОП — многофункциональный прибор неразрушающего контроля с частотным диапазоном работы 0,5 - 1 МГц. Подходит для испытаний объектов из различных материалов — металлов, бетона, композитов. В основном режиме работает как двухканальная акустико-эмиссионная система. Удобен для оперативной диагностики состояния работающих установок. Подходит для работы в полевых условиях. Работает в температурном диапазоне от -20 до +40 ˚С.
Применяется для регистрации и анализа характеристик упругих колебаний с целью неразрушающего контроля. Области применения — исследования трубопроводной арматуры и других конструкций на объектах предприятий нефтегазовой, атомной и авиационной областях промышленности.
0,5-1 МГц
Частотный диапазон работы
Устройство прибора включает в себя основной приборный блок «UNISCOPE» с возможностью подключения к нему внешних устройств: предусилителей акустической эмиссии («UNP») и внешних согласующих блоков («UNE»).

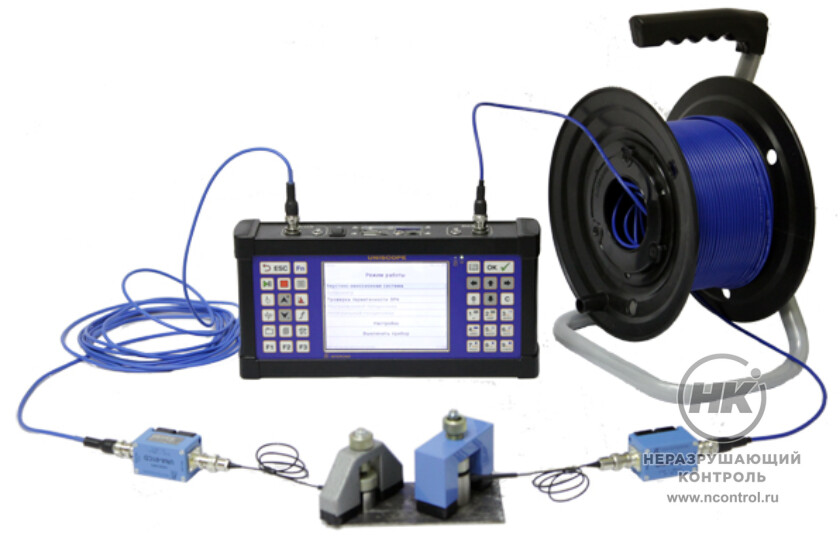

Общий вид ОПБ Uniscope
Основной блок Юнископ выполнен в виде портативного моноблока с двумя встроенными аккумуляторами, обеспечивающими работу до 8 часов в автономном режиме. Вес: 2,6 кг.
Центральную часть фронтальной панели блока занимает цветной TFT LED-дисплей, защищенный прозрачной пленкой от механических воздействий. В верхней части лицевой панели расположены светодиодные индикаторы заряда батареи и состояния электропитания.
Панель управления и навигации
Клавиатура функционально разделена на два блока, симметрично расположенных с левой и правой стороны экрана.
Слева расположен блок клавиш управления прибором, справа — кнопки для навигации в меню и ввода данных.

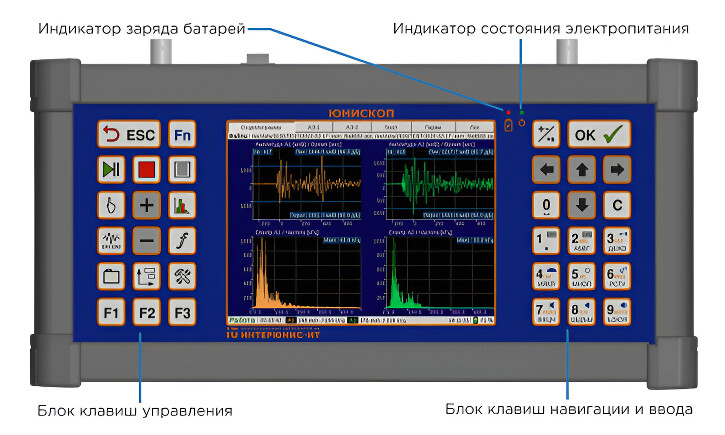

Лицевая панель прибора

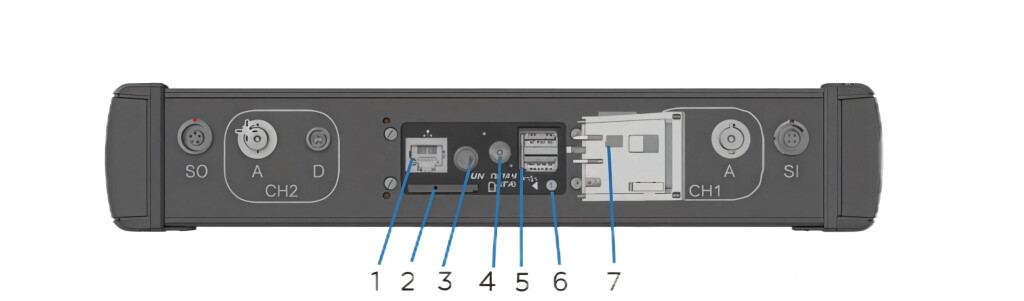

Разъемы
В нижней плоскости корпуса устройства находятся разъемы основного приборного блока: выключатель электропитания, два коаксиальных разъема с маркировкой «A» для подключения источников аналоговых сигналов, два шестиконтактных разъема цифровых каналов с маркировкой «D» для подключения внешних согласующих блоков, опциональный разъем входа синхронизации, опциональный разъем выхода синхронизации, защищаемый эластичной заглушкой отсек коммуникационных разъемов.
Отсек коммуникационных разъемов включает:
Акустическая эмиссия является наиболее эффективным методом комплексной технической диагностики состояния промышленного оборудования и активов предприятия. Суть метода построена на фиксации и анализе акустических колебаний, возникающих в процессе приложения нагрузки к контролируемым объектам при условии прогрессирующего увеличения трещин и дефектов.Утечка газа или жидкости вызывает излучение акустических волн, которые распространяются в объекте контроля и регистрируются датчиками, устанавливаемыми на корпусе объекта контроля. Программная обработка данных анализирует параметры характерных акустических сигналов, наличие которых подтверждает существование дефекта и его размеры.
Схема работы акустической эмиссии
Система ЮНИСКОП совмещает функции четырех приборов:
В режиме акустико-эмиссионной системы устройство регистрирует, хранит, отображает и анализирует данные сигналов акустической эмиссии с помощью двух независимых синхронизированных измерительных каналов.
Два режима вывода информации
Результаты обработки информации выводятся на дисплей в виде различных графических или текстовых окон.
Режим текстового просмотра
Пример графического отображения информации
Блоки и устройства, входящие в состав прибора, могут изготавливаться в нескольких модификациях, обладающих различным расширенным функционалом.
Название модели основного приборного блока семейства «UNISCOPE»
формируется по принципу:
«UNISCOPE-MVN(Ex)», где
Название модели предусилителя акустической эмиссии семейства «UNP»
формируется по принципу:
«UNP-MNX(Ex)», где
Название модели внешнего согласующего блока семейства «UNE» формируется
по принципу:
«UNE-XMN(Ex)», где
Параметры основного приборного блока |
|
---|---|
Дисплей |
TFT, 5,7” , 640х480 точек, 262 144 цветов |
Время работы в автономном режиме |
8 часов |
Поддерживаемые интерфейсы | Карты памяти SD/SDHC, Ethernet, USB2.0 |
Процессор | ARM9 |
Операционная система | Linux |
Диапазон рабочих температур | - 20 ÷ + 40 ˚С |
Защита от внешних воздействий | IP 65 |
Габаритные размеры | 300х170х60 мм |
Масса | 2,6 кг |
Аналоговый канал регистрации для подключения датчиков АЭ или вибропреобразователей | |
Количество независимых аналоговых каналов регистрации |
2 |
Напряжение питания предусилителя | 6 В |
Длина подключаемых кабельных линий | 10м / 50м |
Диапазон рабочих частот | 0,5 Гц ÷ 1 МГц |
Переключаемые частотные диапазоны | 0,5 Гц ÷ 30 кГц, 1 кГц ÷ 100 кГц, 30 кГц ÷ 1 Мгц |
Возможность загрузки цифровых фильтров | есть |
Разрядность АЦП | 16 бит |
Максимальная частота преобразования АЦП | 20 МГц |
Размер буфера записи осциллограммы по каждому каналу | 8 МБайт |
Синхронность работы аналоговых каналов | ± 1 мкс |
Цифровой канал регистрации для подключения внешних блоков | |
Количество независимых цифровых каналов регистрации |
2 |
Интерфейс | RS 485 |
Максимальная скорость передачи данных |
115200 бит/с |
Напряжение питания внешних измерительных блоков | 5 В |
Синхронность работы цифровых каналов | ± 1 мс |
Синхронность работы цифрового и аналогового каналов | ± 1 мс |
Внешний блок параметрических измерений | |
Количество универсальных измерительных каналов | 9 |
Переключаемые режимы работы универсальных измерительных каналов: |
0,05 |
Погрешность измерения универсального канала |
0,2 % |
Выдаваемое напряжение для питания внешних устройств и датчиков |
12 В / 24 В |
Варианты внешних подключаемых устройств |
- датчик давления, перемещения, наклона;
- тензометрический усилитель |
Количество каналов измерения температуры |
1 |
Погрешность измерения температуры |
± 0,5 ˚С |
Напряжение питания блока |
5 В |
Максимальная потребляемая блоком мощность |
0,5 Вт |
Тензометрический усилитель* | |
Режим работы |
«датчик» / «мост» |
Диапазон сопротивлений подключаемых тензорезисторов | 300 Ом ÷ 1400 Ом |
Диапазон входного сигнала | ± 0,4 мВ / ± 4 мВ |
Диапазон выходного сигнала | ± 5 В / 4 ± 20 мА |
*- характеристики тензометрического усилителя MC3 | |
Режим течеискания | |
Минимальная величина обнаруживаемой утечки в затворе арматуры |
1 л/мин |
Необходимый минимальный перепад давления | 0,3 МПа |
Диапазон значений проходного диаметра контролируемой арматуры | От 50 до 1000 мм |
Средняя погрешность измерения величины утечки | 20% |
Время контроля единицы арматуры | Менее 15 мин. |
