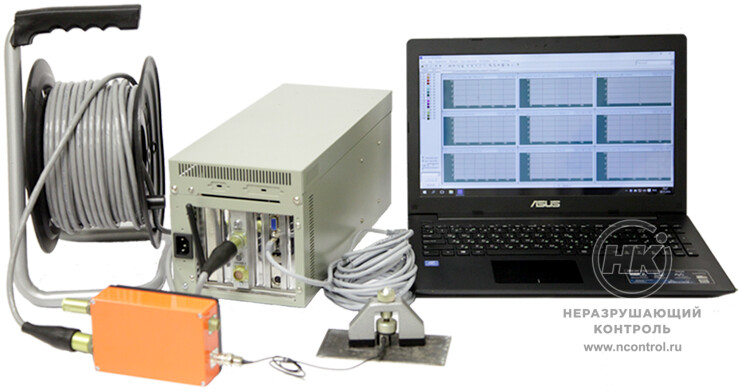

Портативный акустико-эмиссионный комплекс A-Line DDM/DS

Купить

Задать вопрос о товаре

В избранное

Сравнить

Уникальное акустико-эмиссионное оборудование для мониторинга опасных производственных объектов и ответственных объектов гражданской инфраструктуры.

Подходит для контроля трубопроводов, сосудов давления, резервуаров, котлов, литых деталей тележек грузовых вагонов в составе комплекса с нагрузочным стендом и котлов ЖД цистерн и других объектов.

до 8 км
Контроль протяженных объектов одним комплексом

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Описание типа СИ 25330-03

Преимущества

Развивающийся дефект любого размера распространяет упругие колебания, которые можно зарегистрировать методом акустической эмиссии.

В процессе роста трещин происходит пластическая деформация материала объекта и возникают акустические волны. Приборы для АЭ-контроля регистрируют их, преобразуют в электрический сигнал, а его переводят в цифровой вид.

Акустико-эмиссионный метод неразрушающего контроля часто используют для определения локализации дефектов, чтобы на ограниченных участках уточнить природу дефектов другим методом НК.

Посредством метода АЭ следят за развитием уже обнаруженного дефекта; оценивают остаточный ресурс и на основе оценки решают, можно ли эксплуатировать объект дальше.

ГОСТ 27655-88 «‎Государственный стандарт. Акустическая эмиссия. Термины, определения и обозначения»‎ вводит основные понятия метода.

Специфика применения

Акустико-эмиссионный метод очень чувствителен к любым видам структурных превращений в широком частотном диапазоне работы. Поэтому в дополнение к контролю целостности конструкций метод подходит для:

Неразрушающего контроля методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
Выявления зарождений и развития трещин.
Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
Определения координат и оценки параметров дефектов.
Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

Обработка данных

Модульный многоканальный комплекс A-Line выпускается в двух вариантах: с централизованным (PCI, DS) и распределенным (DDM) типом обработки данных.

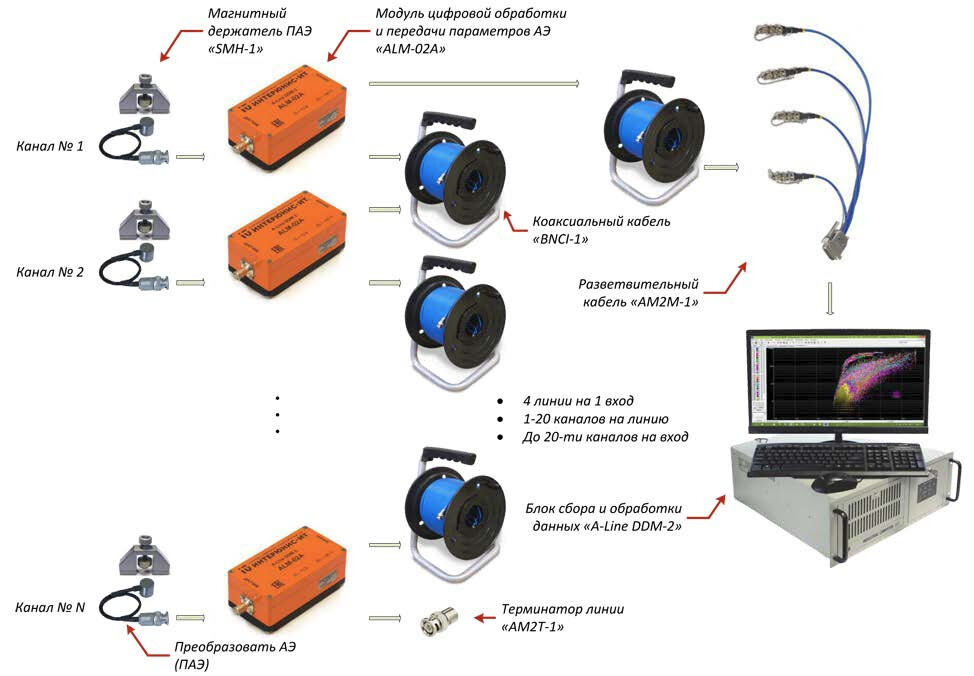

Схема АЭ комплекса A-Line DDM-2 с распределённой обработкой данных

/7185/conversions/bd7abf7c0c641b55e38423eec9e0e366-big.jpg

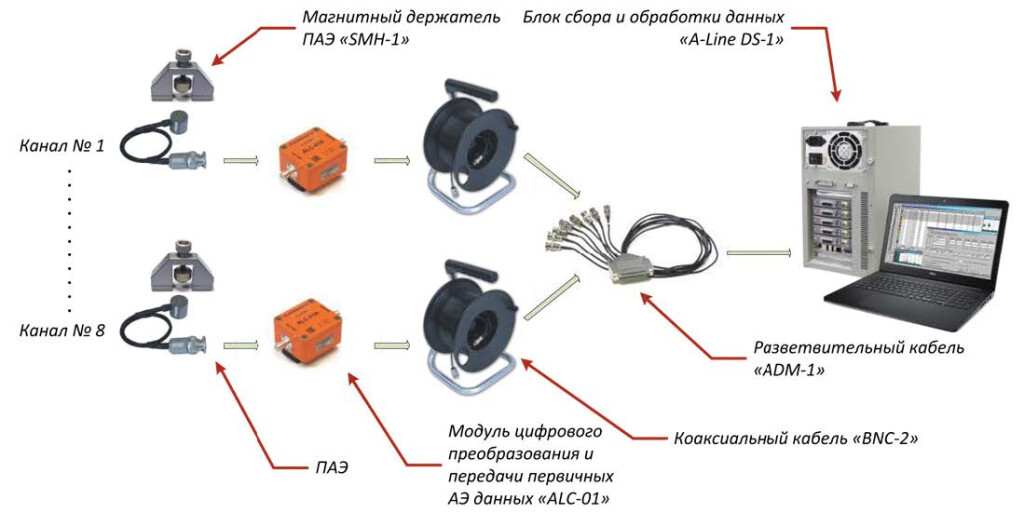

Схема АЭ комплекса A-Line DS-1 с цифровой передачей первичных данных

/7184/conversions/526abf8faf204d6453c5ce1a1bf4d627-big.jpg

Централизованная обработка данных (PCI, DS)	Распределенная обработка данных (DDM)
Сигналы АЭ передаются с объекта контроля в блок сбора и обработки данных в аналоговом виде (PCI) и цифровом (DS), где обрабатываются электронными платами.	Обработка информации АЭ производится в модуле АЭ и в цифровом виде передается в блок сбора и обработки данных, где взаимодействуют с контроллером сбора уже обработанных данных
Не может быть использован совместно с радиоканалом, только проводная передача данных	Может использоваться как с проводной передачей данных, так и с комплектом беспроводной связи с сохранением производительности
Каждый канал гальванически связан с шасси блока сбора и обработки данных	Каждый канал гальванически развязан, из чего следует высокая помехозащищенность
Возможна доукомплектация специальным имитатором АЭ-сигналом	Возможность переключения каждого канала на излучение импульсов с заданной амплитудой
Максимальное количество параметрических каналов - 2 на плату PCI-8E	На каждый модуль АЭ можно подключить до 4 параметрических каналов
Подходят для полевых работ и научных исследований	Подходят для контроля на режиме или особо опасных объектов в режиме реального времени

Есть возможность сборки PCI во взрывозащищенном исполнении. Взрывозащита обеспечивается применением многоканальных барьеров искробезопасности, предусилителей и преобразователей АЭ, реализующих защиту вида «искробезопасная цепь» уровня 0Ex ia IIC T4. Такое шифрование стандарта принято в Северной Америке - там находится головной офис производителя.

Особенности DDM-2

Подключение модулей АЭ возможно как по централизованной схеме, так и последовательно в линию.
Контроль протяженных объектов суммарной длиной до 8 км одним комплексом за одно измерение.
Гальваническая развязка каждого модуля.
Улучшенная степень защиты модуля от внешних воздействий.
Автоматический контроль целостности и качества работы измерительной линии.
Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных по кабельной линии.

Особенности DS-1

Централизованная схема обработки АЭ данных.
Цифровая передача первичной информации.
Цифровой малошумящий предусилитель-конвертер.
Повышенная помехозащищенность и гальваническая развязка каналов.
Программируемые высококачественные полосовые цифровые фильтры.
Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных как по кабельной линии, так и с помощью беспроводного интерфейса Wi-Fi.
Используется программное обеспечение, реализованное в среде Windows, общее для всех приборов серии A-Line.

Технические характеристики A-Line DDM-2

ОБЩИЕ ПАРАМЕТРЫ
Интерфейс передачи данных блоков сбора и обработки данных	Ethernet, Wi-Fi
ИЗМЕРИТЕЛЬНЫЕ КАНАЛЫ	8
Разрядность АЦП, бит	18
Максимальная частота преобразования АЦП 2, МГц	4
Номинальный диапазон рабочих частот, кГц	от 15 до 650
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, %	±10
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ	от - 3 до + 1
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более:	29
Максимальная измеряемая амплитуда импульса АЭ, дБ: - для ALM-02A - для ALM-02E	105 100
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее:
- в диапазоне частот от 100 до 300 кГц: - для ALM-02A - для ALM-02E	78 72
- в диапазоне частот от 30 до 500 кГц: - для ALM-02A - для ALM-02E	75 69
- в диапазоне частот от 15 до 650 кГц: - для ALM-02A - для ALM-02E	73 67
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ	±1
Диапазон установки порога регистрации импульса АЭ, дБ: - для ALM-02A* - для ALM-02E*	от 16 до 106 от 16 до 100
Минимальная измеряемая длительность импульса АЭ, мкс, не более	1
Максимальная измеряемая длительность импульса АЭ, мкс, не менее	120 000
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс	±(1,5 + 0,0001·D)
Минимальное регистрируемое число выбросов в импульсе АЭ, шт.	1
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее	60000
Дискретность времени регистрации импульса АЭ 2, мкс	0,25
ЭЛЕКТРОПИТАНИЕ
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более	5

Технические характеристики A-Line DS-1

Максимальное количество каналов на электронной плате обработки данных, шт.	8
ИЗМЕРИТЕЛЬНЫЕ КАНАЛЫ
Разрядность АЦП, бит	16
Максимальная частота преобразования АЦП, МГц	2
Номинальный диапазон рабочих частот, кГц	от 30 до 500
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, %	±10
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ	от -3 до +1
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более:	27
Максимальная измеряемая амплитуда импульса АЭ, дБ	100
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее	72
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ	±1
Минимальная измеряемая длительность импульса АЭ, мкс, не более	1
Максимальная измеряемая длительность импульса АЭ, мкс, не менее	65 000
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс	±(1,5 + 0,0001·D)
Минимальное регистрируемое число выбросов в импульсе АЭ, шт.	1
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее	32000
Дискретность времени регистрации импульса АЭ, мкс	1
ЭЛЕКТРОПИТАНИЕ
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более	5
