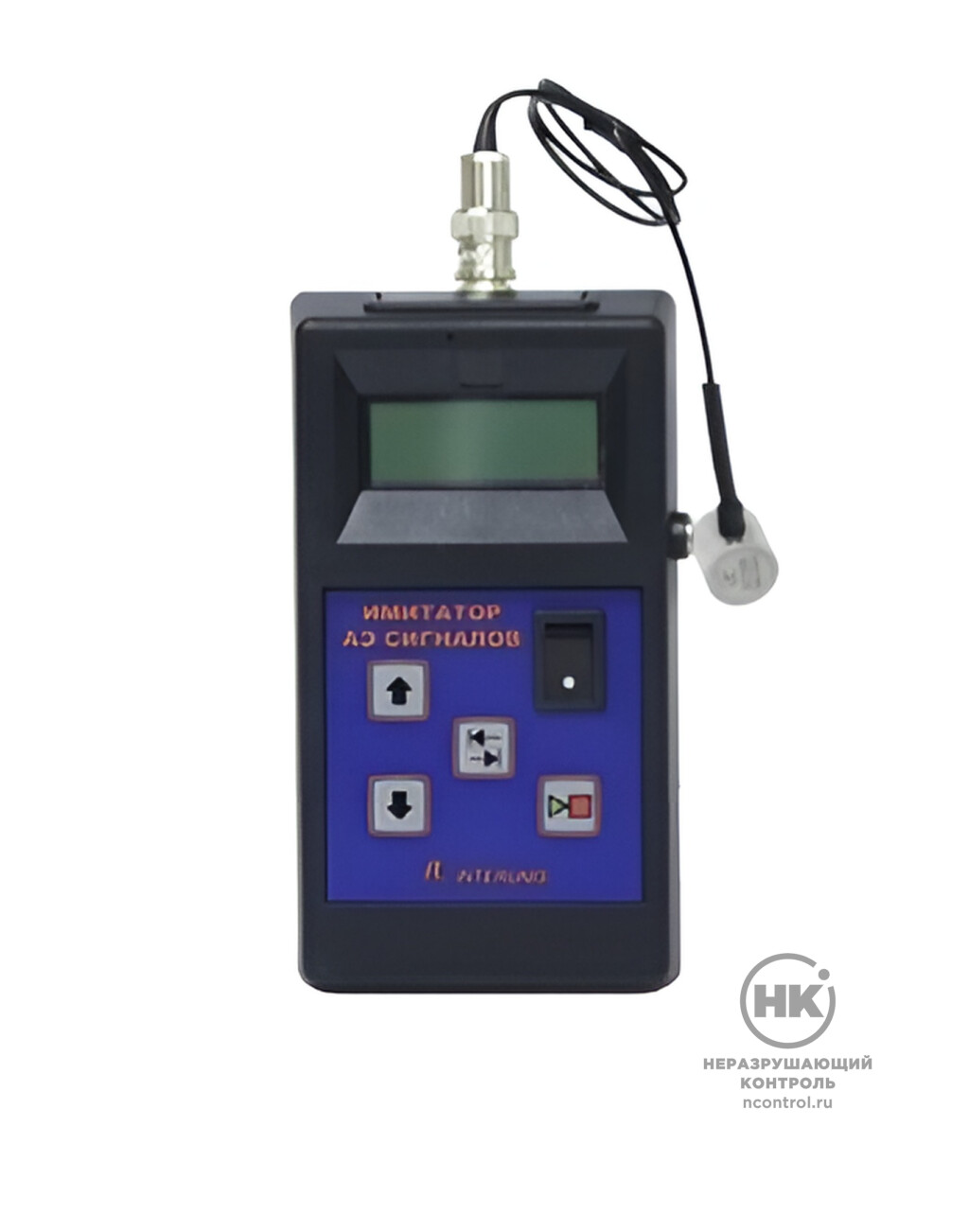

Имитатор (калибратор) импульсов акустической эмиссии (АЭ)

Имитатор (калибратор) импульсов акустической эмиссии (АЭ) — это портативный прибор для искусственного возбуждения упругих волн, аналогичных сигналам, исходящим от источника АЭ. Работает в температурном диапазоне -20 ÷ +50˚С. 300 г.: вес прибора.

Применяется на предприятиях нефтегазовой отрасли, в атомной, авиационной, химической и других областях промышленности для калибровки и испытаний работоспособности АЭ-систем, например Портативной акустико-эмиссионной системы Юнископ.

+50˚С

Верхняя граница
диапазона температур

Конструкция и принцип работы

Устройство прибора включает в себя блок обработки информации в ударопрочном корпусе, защищенном от воздействия влаги и пыли, и сменный преобразователь. В верхней части блока обработки информации находится панель управления с навигационными  кнопками и ЖК-дисплей.

Устройство имитатора импульсов акустической эмиссии

Метод АЭ

Акустическая эмиссия относится к наиболее эффективным методам комплексной технической диагностики состояния промышленного оборудования. Метод контроля построен на фиксации и анализе акустических колебаний, возникающих в процессе деформации и разрушения контролируемых объектов, при условии прогрессирующего увеличения трещин и дефектов.

Схема работы акустической эмиссии

Достоинства акустико-эмиссионного метода контроля:

  • возможность классификации дефектов по степени их опасности;
  • высокая степень чувствительности АЭ-аппаратуры к растущим дефектам, доходящая до значений 1*10^(-6) мм2. В производственных условиях метод АЭ позволяет выявить приращение трещины на десятые доли миллиметра.

Применение

Имитатор импульсов АЭ — вспомогательный прибор для акустико-эмиссионных систем и преобразователей.

Возможны разные способы применения:

  • испытания работоспособности акустико-эмиссионных систем
  • калибровка преобразователей акустической эмиссии (ПАЭ)
  • расчет скорости распространения упругих колебаний в объекте контроля
  • проверка достоверности вычисления комплексом локационных координат источников акустической эмиссии до проведения контроля.

Имитатор акустической эмиссии в работе

Особенности

  • малогабаритный прибор
  • амплитуда импульсов от 10 до 300 В
  • частота импульсов от 1 до 10 Гц
  • небольшая потребляемая мощность
  • ЖК-дисплей имеет расширенный t° диапазон
  • возможность работы при отрицательных температурах
  • работает как от аккумулятора, так и от внешнего источника питания

Комплектация

  • Электронный блок
  • Преобразователь GT200
  • Магнитный держатель для GT200
  • Батарея "Крона"
  • Комплект эксплуатационных документов

Технические характеристики

Основные параметры
Диапазон  амплитуды импульсов, В 10 ÷ 300
Относительная погрешность амплитуды импульсов в диапазоне 20 ÷ 300 В,% ± 5
Диапазон частоты следования импульсов, Гц 1 ÷ 10
Относительная погрешность частоты следования импульсов, % ± 1
Задаваемое время излучения, мин 1 ÷ 60
Параметры панели управления и индикации
Количество кнопок управления, шт 4
Тип индикатора ЖКИ
Размеры рабочей части ЖКИ, мм 50х15
Количество символов на ЖКИ, шт 24 (2х12)
Массогабаритные характеристики
Габариты, мм 155х80х30
Вес, кг 0,3
Параметры электропитания
Напряжение питания, В 9
Максимальная потребляемая мощность, Вт 0,05
Устойчивость к климатическим воздействиям
Температурный диапазон, ˚С - 20 ÷ + 50
Верхнее значение относительной влажности при 25˚ С, % 95
