Объект контроля – 5 труб с продольными швами

Заготовки для тройников. Ультразвуковой и радиографический контроль

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №1]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №2]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №3]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №4]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №5]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №6]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №7]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №8]

Заготовки для тройников. Ультразвуковой и радиографический контроль [фото №9]

Диаметр труб – 592 мм (3 шт), 534 и 488 мм

Оборудование:

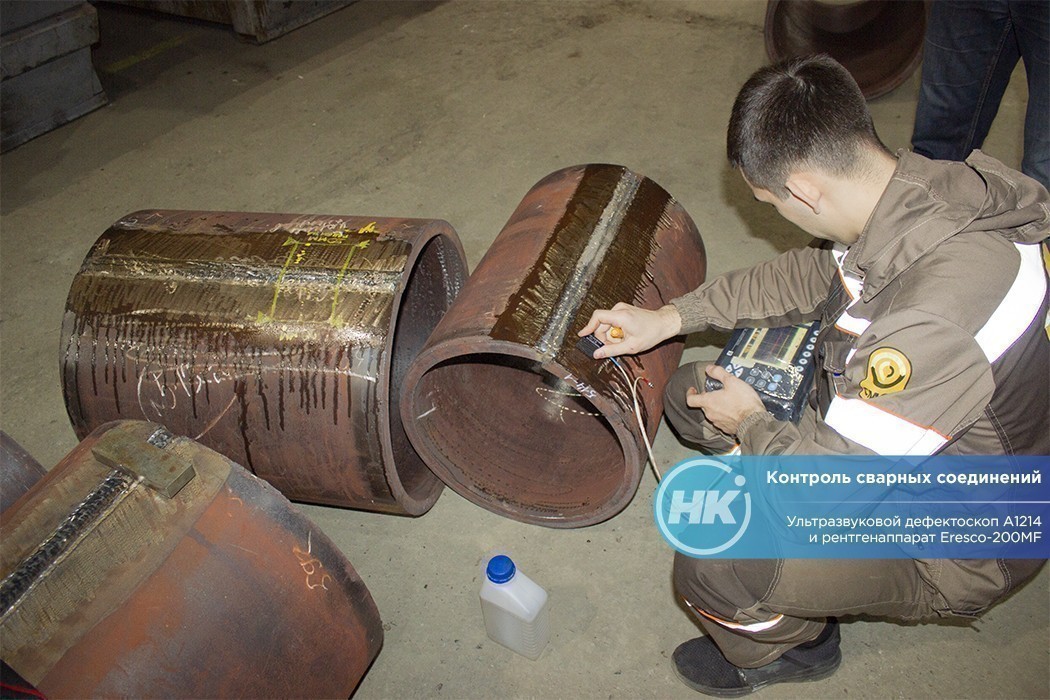

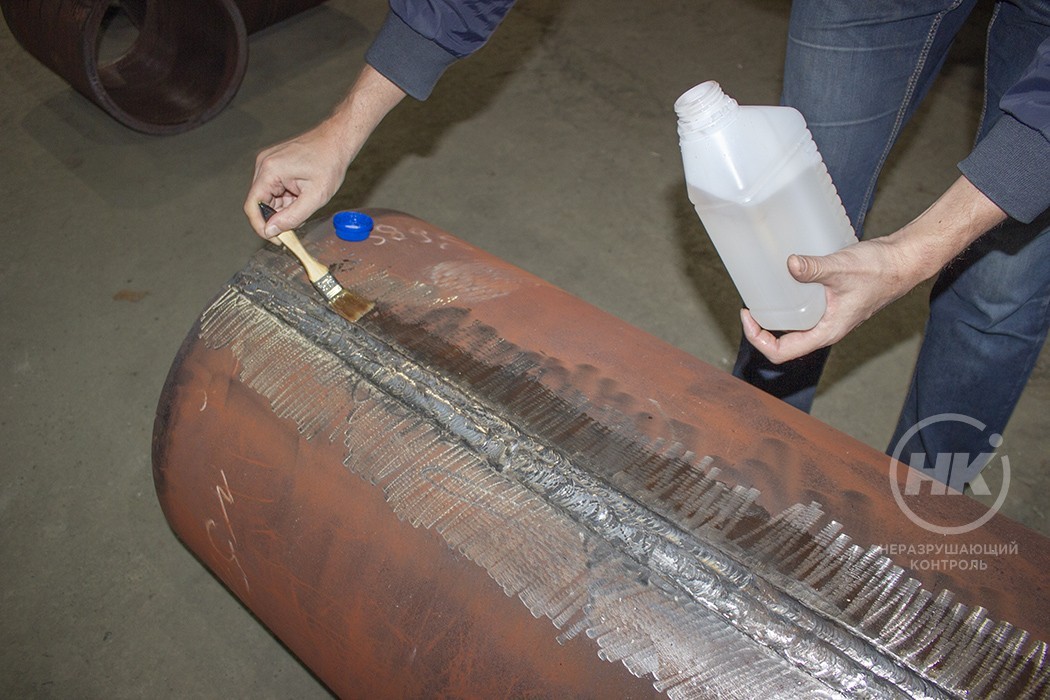

Ультразвуковой дефектоскоп А1214 (ПЭП 121-2,5-50)
Рентгенаппарат Eresco-200 MF (режим трубки — 200кВ, 4,5мА, экспозиция — 30 сек, фокусное расстояние — 300 мм.)

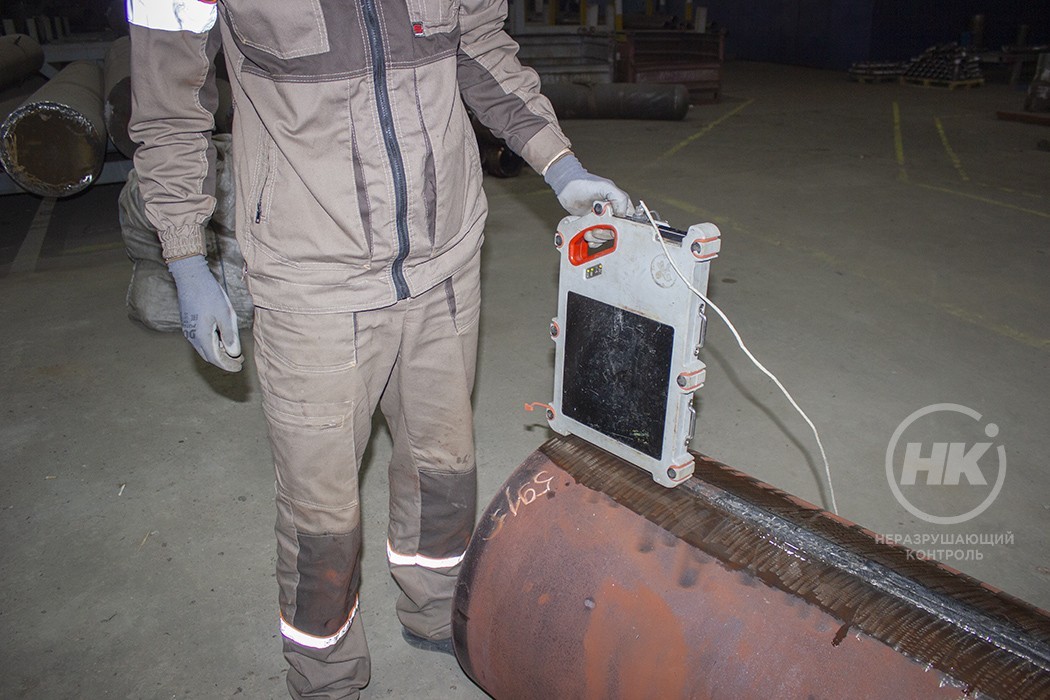

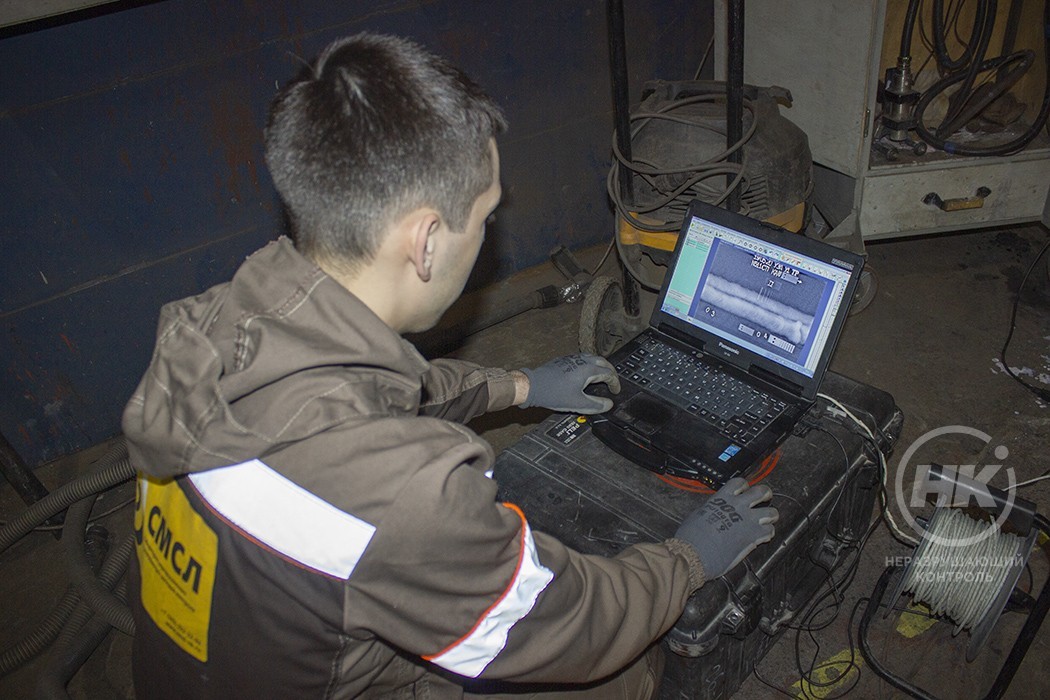

Цифровой плоскопанельный детектор GE DXR-250С-W

30 и 20мм
Толщина стенок

На момент первого предъявления дефекты были выявлены в 3-х из 5-ти труб.

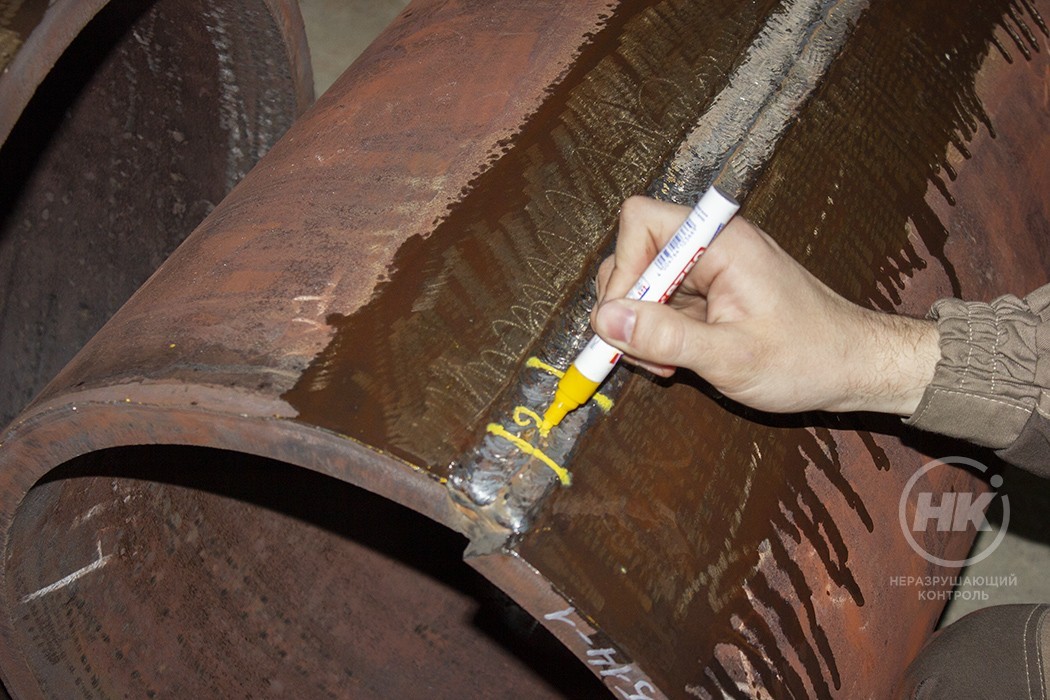

С помощью УЗК в разных трубах были обнаружены такие дефекты, как несплавление протяжённостью 80 мм,

шлаковые включения по разделкам кромок на глубине 15 мм, скопление пор протяжённостью 40 мм.

Наличие каждого дефекта было подтверждено рентгеновским контролем.

Отбракованные трубы подлежат ремонту, а затем – повторному предъявлению.
