Строительство подводного трубопровода – кейс от ICM (2019 г.)

28 ноября 2024

ICM представила кейс о строительстве газопровода по дну Норвежского моря

В 2019 году компания ICM представила кейс о прокладке газопровода длиной 8,4 км по дну Норвежского моря с помощью трубоукладочного судна North Sea Giant. Операция такого масштаба требовала тщательного изучения каждого сварного шва, соединяющего трубопровод длиной несколько километров. Поэтому первостепенное значение имел выбор высококвалифицированных операторов и современного оборудования для контроля качества.

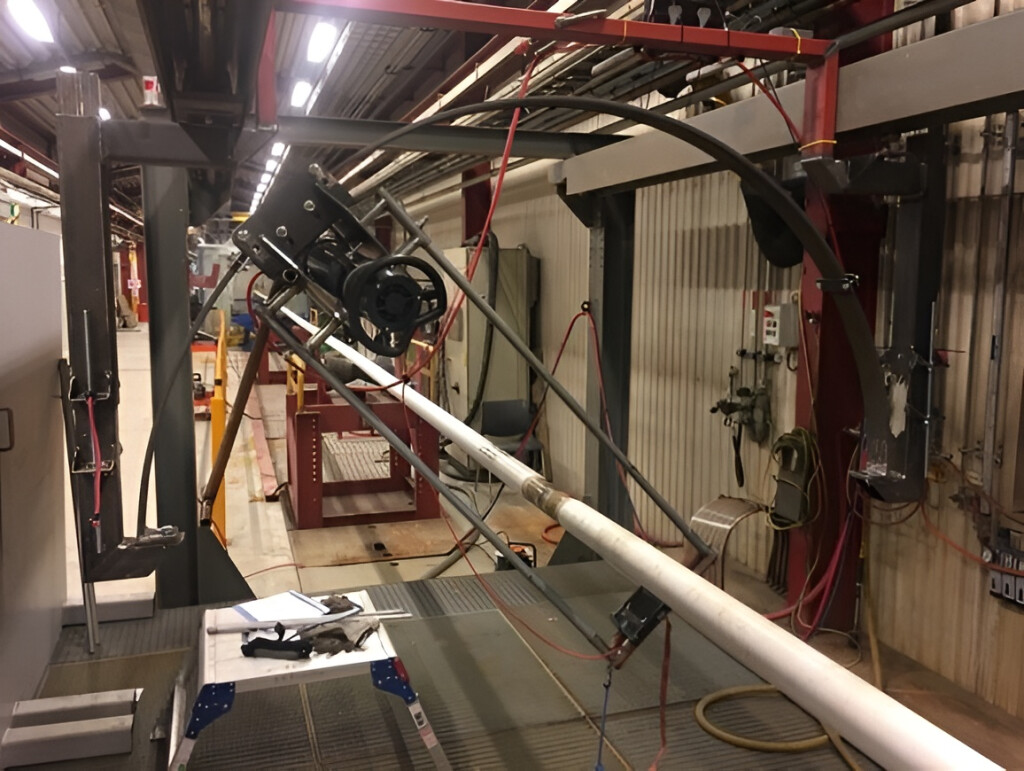

Детали подводных трубопроводов собирались на заводе, по площади в два раза превышающем размер футбольного поля.

Там 12-метровые трубы проходили через серию рабочих станций:

- предварительного нагрева;
- сварки;
- испытаний;
- нанесения покрытия.

/7476/conversions/b9a7b9505f10dafd6e12ac53b0e47d1d-big.jpg

В общей сложности проект состоял из 700 двойных сварных швов, 700 других магистральных сварных швов, а также врезных сварных швов на суше и на море.

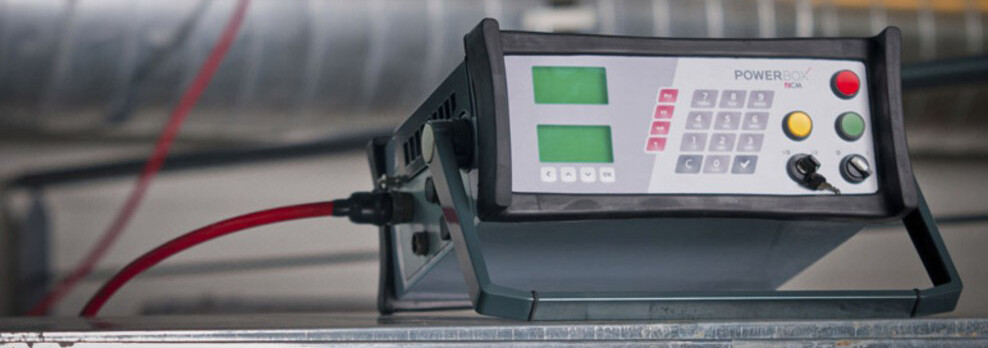

С самого начала требовались надёжные, практичные и легко реализуемые решения для обеспечения бесперебойной работы сборочной заводской линии. Норвежская компания остановилась на оборудовании для радиографических испытаний GO-SCAN 1510 XR. Цифровой КМОП-детектор размером 15×10 см, 49,5 мкм, в связке с CP225D генератором рентгеновского излучения с постоянным напряжением 225 кВ, оказался идеальным инструментом для этой задачи.

Программное обеспечение для обработки изображений Sherlock компании ICM было адаптировано для удовлетворения потребностей клиента в соответствии со стандартом EN ISO 17636-2, охватывающим радиографический контроль с использованием решений цифровой визуализации. Система также должна была соответствовать очень строгим техническим условиям для подводного трубопровода DNV OS-F101. Помимо изображений с высоким разрешением, портативность и универсальность всей системы стали большим преимуществом, когда источник и детектор рентгеновского излучения устанавливались на производственной линии.

В итоге все трубы были готовы к намотке на массивную катушку в задней части судна The North Sea Giant и отправке в экспедицию. Для выполнения этого проекта потребовалось четыре недели, тысячи сварных швов и около сотни операторов. Трубопровод Equinor сейчас проходит по дну Норвежского моря, а компании Axess и Technip FMC и дальше работают, используя оборудование, предоставленное Teledyne ICM.
