Как выбрать маятниковый копер

Как выбрать маятниковый копер: ключевые пользовательские характеристики

Маятниковый копер — устройство, предназначенное для проведения лабораторных исследований материалов с целью определения их ударной вязкости. Маятниковые копры выпускаются в различных модификациях, отличающихся по следующим характеристикам: максимальная величина запаса потенциальной энергии, тип механизма управления взводом маятника, вид отсчетного устройства, а также габаритные размеры и масса. Разберемся, как учитывать эти параметры при покупке.

Выбор маятникового копра — ответственная задача, от которой зависит точность определения ударной вязкости материалов. В отличие от сложных лабораторных установок, копер должен быть простым в эксплуатации, но при этом обеспечивать достоверные результаты.

ГОСТ 10708-82

/8583/conversions/22c050d9fba9847aa223cd3f808b2502-big.jpg

Дарья Морозова
технический специалист

Как работает маятниковый копер?

Принцип действия прост: поднятый маятник падает и разрушает образец, а специальный механизм фиксирует затраченную энергию. Но за этой простотой скрываются важные нюансы, которые мы рассмотрим далее.

Механизм оборудования

Здесь все просто: машины могут быть с ручным подъемом молота и автоматизированным.

Ручные модели – подходящий вариант для лабораторий, работающих с «легкими» материалами, или для учебных центров. Этот механизм обеспечивает надежность, ведь поломка подъемного механизма просто невозможна. Такие машины, как правило, небольшие и занимают мало места (может быть тут конкретные параметры указать от до?), но требуют физической работы оператора.

Если проведение испытаний длится по несколько часов, то предпочтение лучше отдать другому типу:

Автоматические копры подойдут для больших и частых нагрузок.

Также автоматизированные копры надежней во время испытаний при пониженных температурах, поскольку они сводят к минимуму колебания температуры образца перед ударом и обеспечат достоверные результаты.

Шкала

При выборе маятникового копра тип индикации результатов — один из ключевых параметров, влияющих на:

Точность измерений
Удобство работы оператора
Возможности документирования результатов

Аналоговая шкала не боится помех питающей сети, влажности и пыли. Цифровая индикация повышает точность измерений, исключая человеческий фактор. В моделях линейки ЭВОТЕХ дисплей обеспечивает не только выведение цифровых значений, но и печать их. Также дисплей не только выдает значение одной единицы, а рассчитывает дополнительно иные параметры.

/8728/conversions/1868fa7e8c5822db8978b0fda159b53c-big.jpg

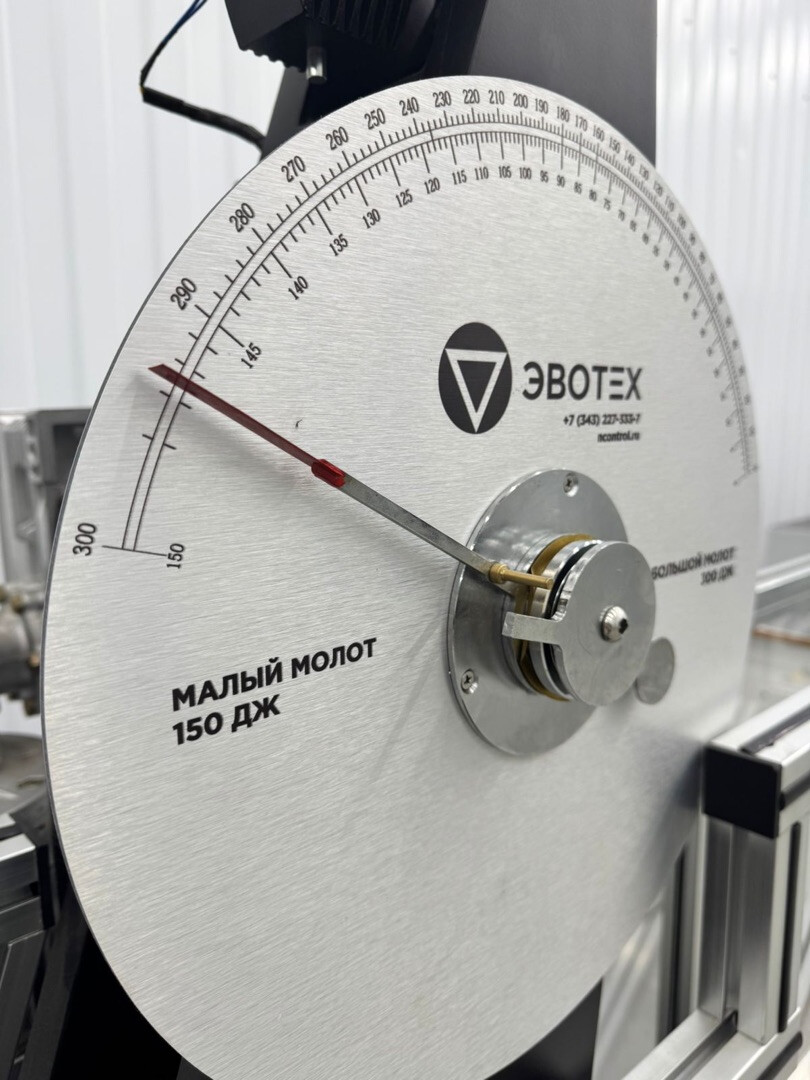

Аналоговая шкала

/8743/conversions/d59b485c812c09e2f54b1cda66e270cb-big.jpg

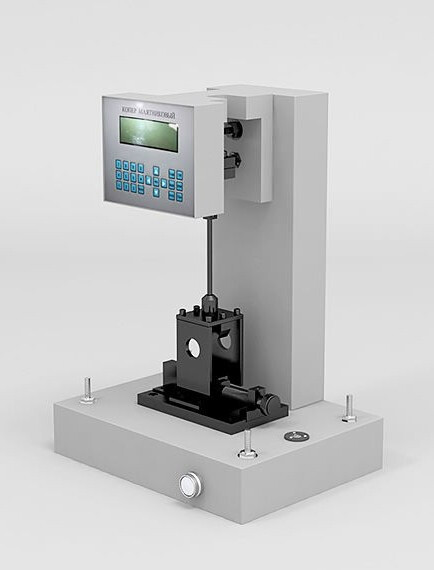

Цифровая шкала

Технические характеристики

В ГОСТ 10708-83 Таблице 1 представлены номинальные запасы энергий маятников. Важно понимать, что ключевой параметр в этом случае – используемый молот, значения которых также приведены. В Таблице 2 представлены основные характеристики машин, которые должны быть соблюдены, в противном случае испытания, проводимые по нормативной документации, в которых есть ссылка на ГОСТ 10708-83 , будут недействительны.

ДЖ
Наибольший запас потенциальной энергии копра	Номинальное значение потенциальной энергии маятника
	0.1	0.5	1.0	2.0	2.5	4.0	5.0	7.5	15	25	50	150	300	750	1500	2500
0.1	+
2.0		+	+	+
4.0				+		+
5.0					+		+
25								+		+
50									+		+
300												+	+
1500														+	+
2500															+	+

Наименование параметра и размера	Норма
1. Номинальное значение потенциальной энергии маятника, Дж	0,1	0,5	1,0	2,0	2,5	4,0	5,0	7,5	15,0	25,0	50,0	150,0	300,0	750,0	1500,0	2500,0
2. Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %	+0,5
3. Потеря энергии при свободном качании маятника за половину полного колебания, %	2.0		1,0			0,5
4. Диапазон измерения, Дж	0,01-0,08	0,05-0,40	0,10-0,80	0,20-1,60	0,25-2,00	0,40-3,20	0,50-4,00	0,75-6,00	1.50-12,00	2.50-20,00	5,00-40,00	15.00-120,00	30,00-240,00	75.00-600,00	150.00-1200.00	250.00-2000,00
5. Цена деления, Дж, аналоговых отсчетных устройств	0,001	0,005	0,010	0,020		0,040	0,050		0,100	0,200	0,500	1,000	2,000	5,000	10,000	20,000
6. Дискретность счета цифровых отсчетных устройств, Дж:
- с одной скоростью движения маятника	0,0002	0,001	0,002	0,004	0,005	0,008	0,010	0,015	0,03	0,050	0,100	0,300	0,600	1,500	3,000	5,000
- с двумя скоростями движения маятника	0,0004	0,002	0,004	0,008	0,010	0,016	0,020	0,030	0,06	0,100	0,200	0,600	1,200	3,000	6,000	10,000
7. Предел допускаемой абсолютной погрешности измерения энергии, Дж	0,001	0,005	0,010	0,020	0,025	0,040	0,050	0,075	0,15	0,250	0,500	1,500	3,000	7,500	15,000	25,000
8. Скорость движения маятника в момент удара, м * с^-1
- металлы	3,0±0,25							4,0±0,25				5,0±0,5
- пластмассы	2,9±0,05							3,8±0,05				5,0±0,5
9. Расстояние в свету между опорами l, мм:
- металлы	От 40 до 120															От 40 до 305
- пластмассы	40, 60, 70, 100						22, 30, 40, 60, 70					40				От 40 до 305
10. Передний угол скоса опор a град:
- металлы	0
- пластмассы	5±1

На что еще обратить внимание

Качество работ и безопасности будет зависеть не только от соответствия ГОСТ. Ранее мы сказали о шкале, что также можно отнести в этот пункт. Теперь разберемся с дополнительной оснасткой.

Интеграция с ПО. Эта опция решит вопросы автоматических расчетов, формирования отчетов в различных форматах, настройки шаблонов испытаний и хранение информации.

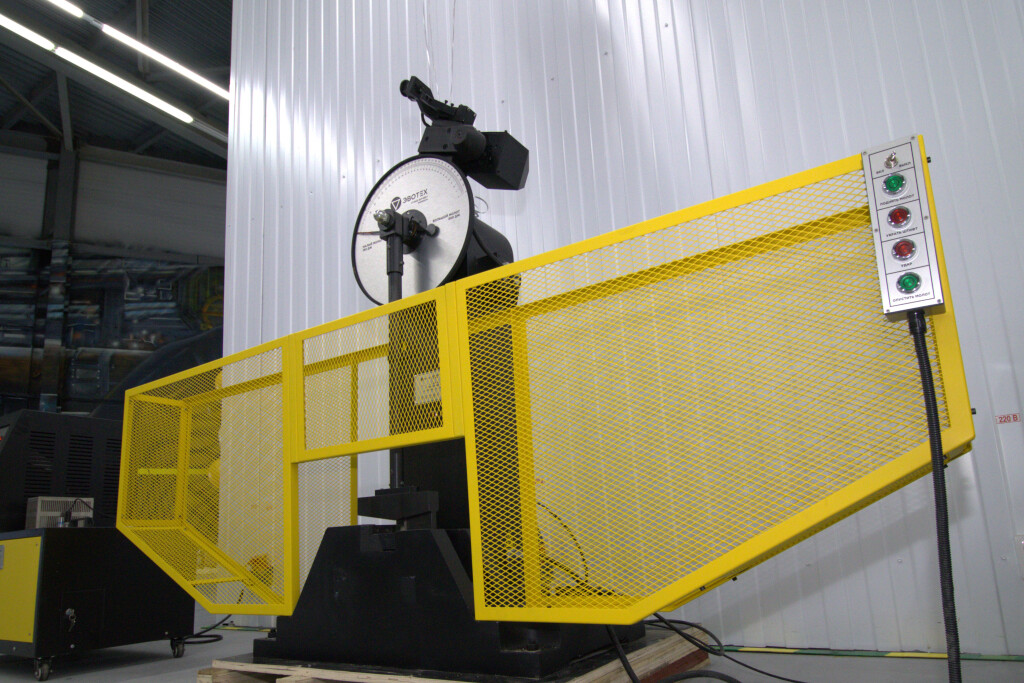

Безопасность оператора. Копер может быть оборудован защитной сеткой и аварийными кнопками. Это обезопасит сотрудников от производственных травм.

/8731/conversions/b5decf719df07d99748a953c5f2122ce-big.jpg

Подготовка образцов. Для простоты интеграции оборудования и систем можно уточнить у производителя или поставщика наличие в линейке дополнительных позиции: протяжной станок, проектор Шарпи и другое. Особенно этот вопрос актуален при полной укомплектации лабораторий.

Также стоит уточнить следующие вопросы:

Наличие сервисного центра на территории вашей страны или возможности выезда сервисного инженера на ваше предприятие в короткие сроки
Внесение оборудования в реестр СИ – обеспечит достоверность метрологических результатов.

Заключение

Выбирайте модели под свои задачи: это защитит ваши инвестиции в будущем. Помните: хороший копер окупается за счет снижения брака и ускорения контроля качества.
