Дефекты сварных швов

Сварные соединения являются критически важными элементами металлоконструкций, от качества которых зависит надежность всего объекта. Любой сварной шов — это потенциальное слабое место конструкции.

Дефектом сварного шва принято считать любое несоответствие сварного соединения установленным нормам и техническим требованиям. Это любое отклонение от норм, которое ухудшает свойства — прочность, герметичность, долговечность. Опасность дефектов в том, что они становятся концентраторами напряжений — местами, где под нагрузкой возникает пиковое напряжение, приводящее к постепенному или внезапному разрушению конструкции.

Виды дефектов по ГОСТ 30242-97
«Дефекты соединений при сварке металлов плавлением»

Группа дефектов	Определение	Основные разновидности

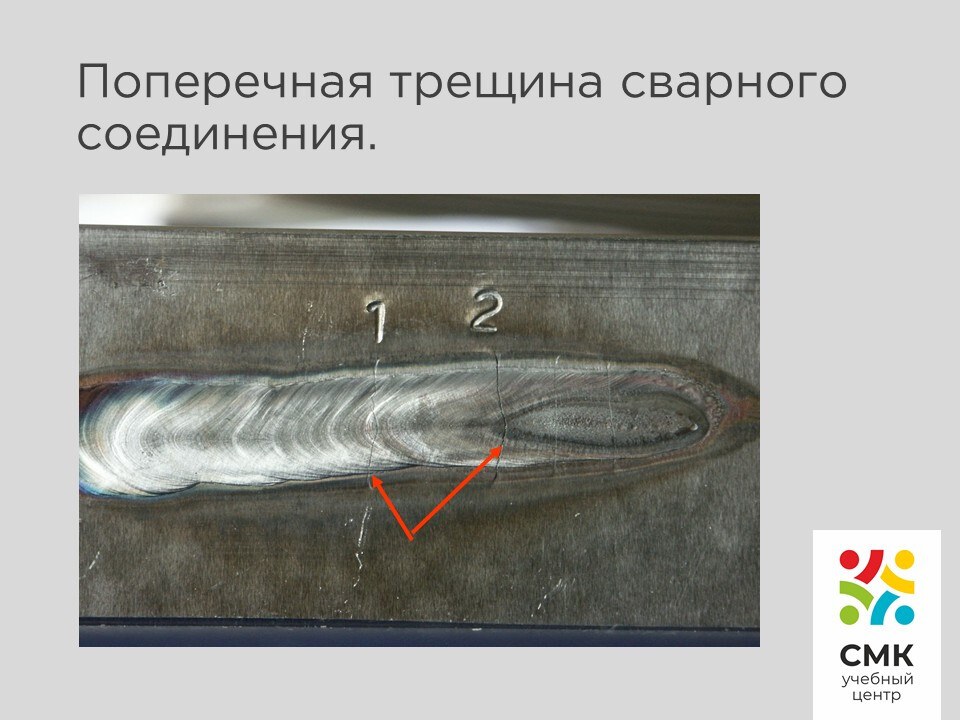

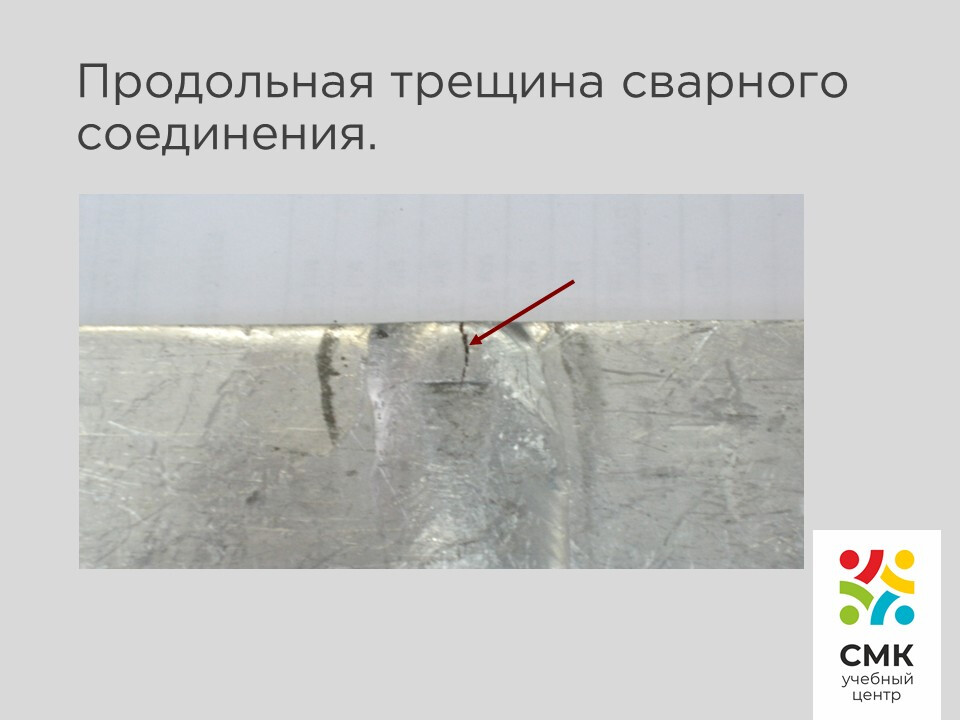

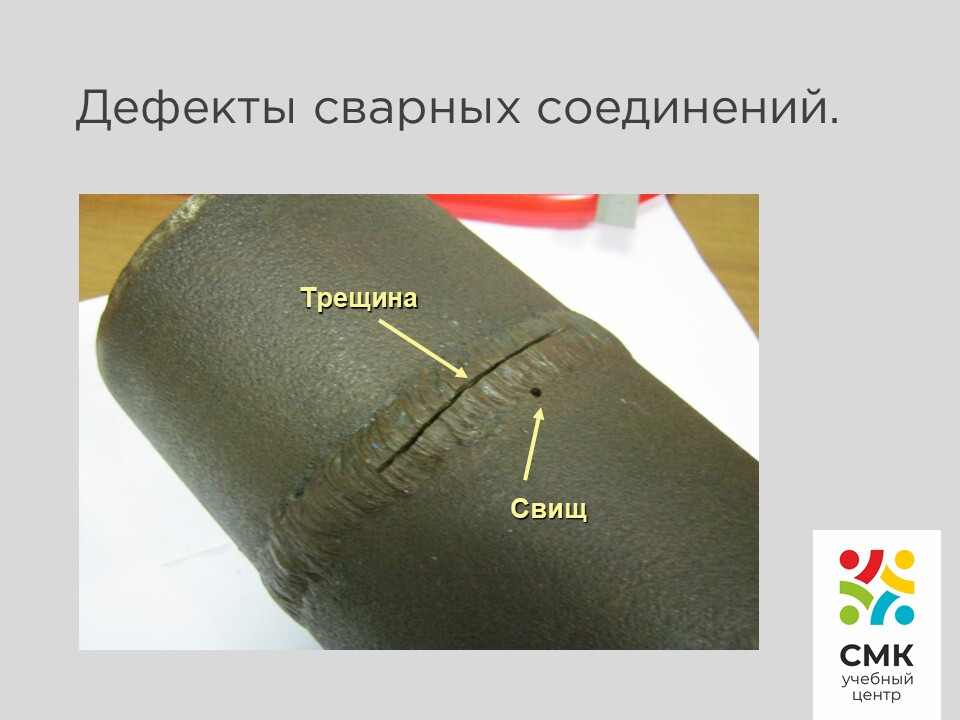

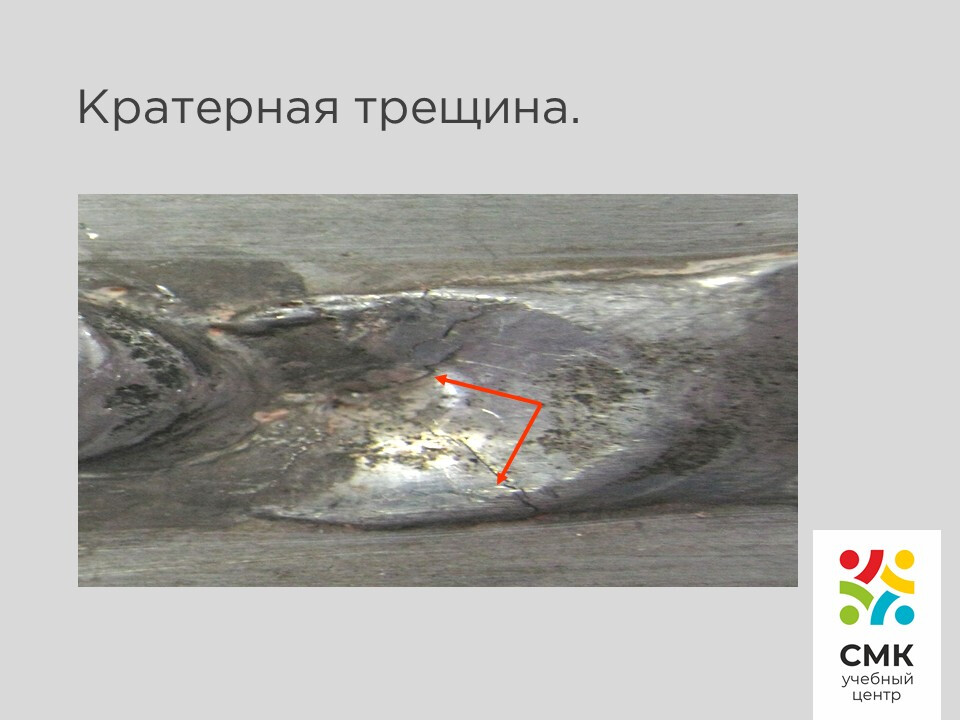

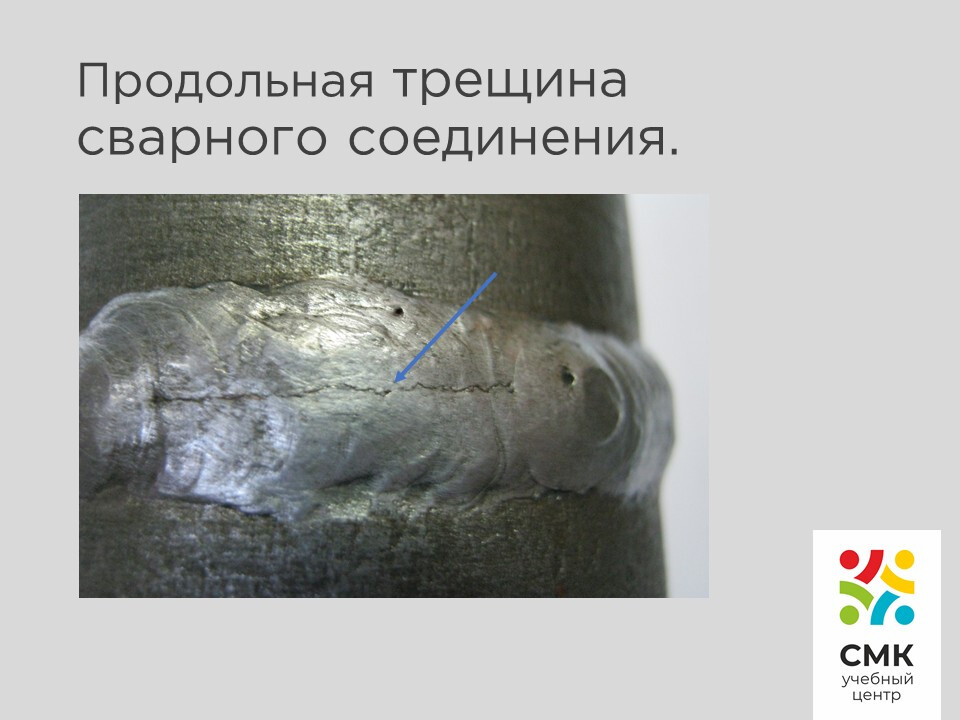

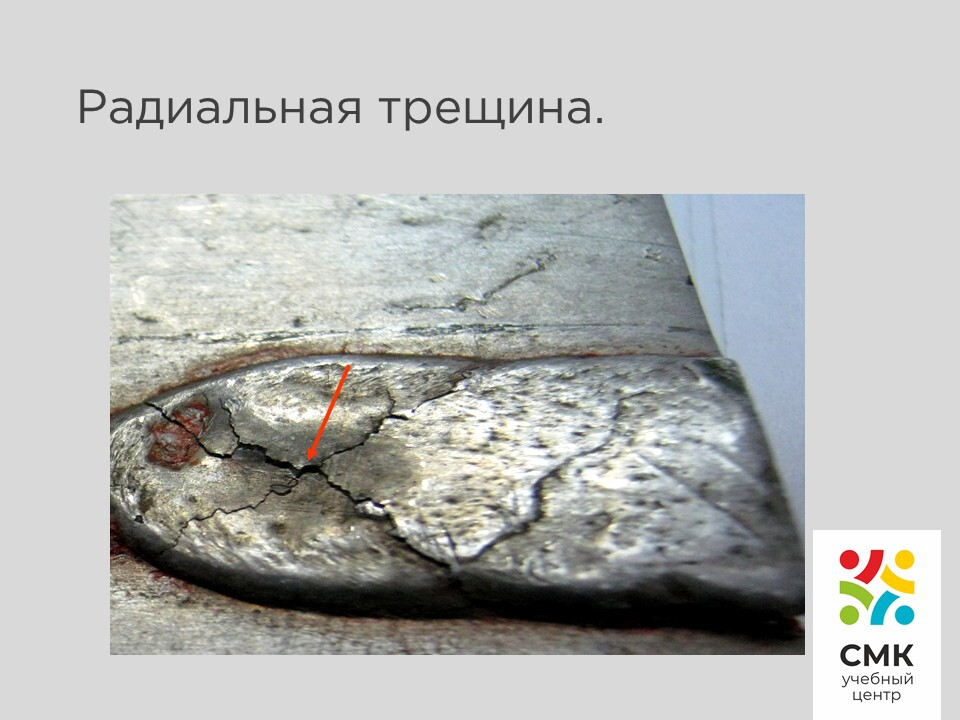

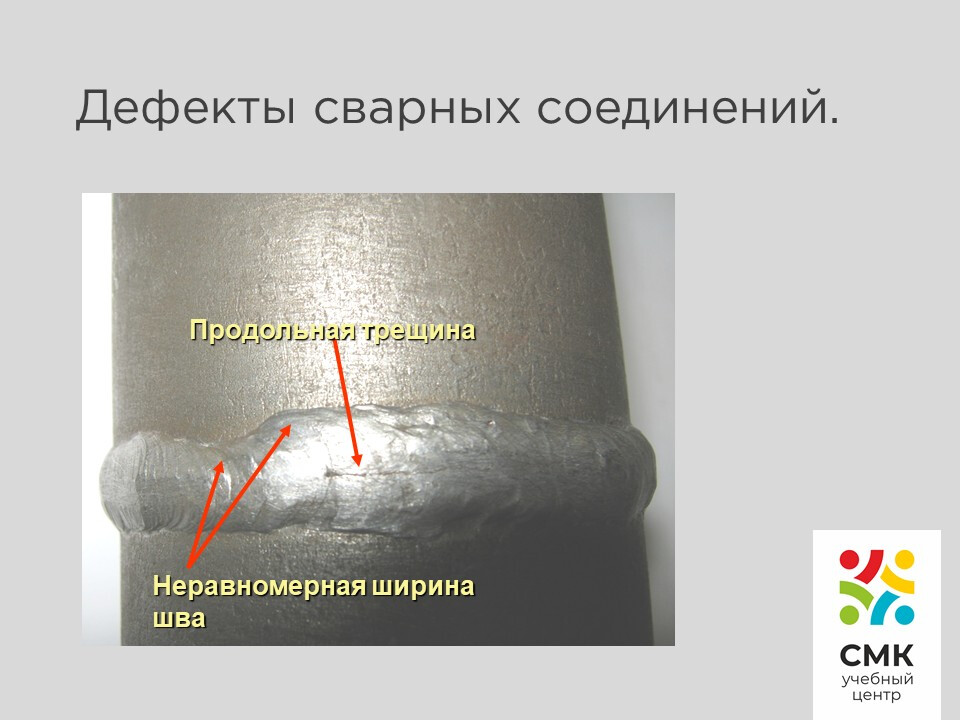

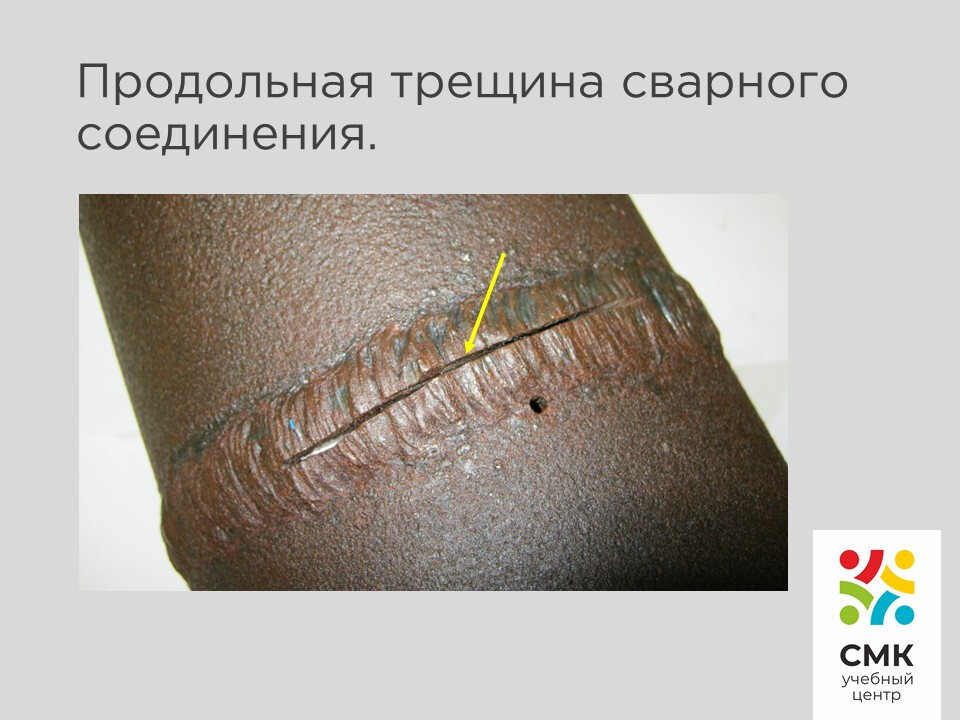

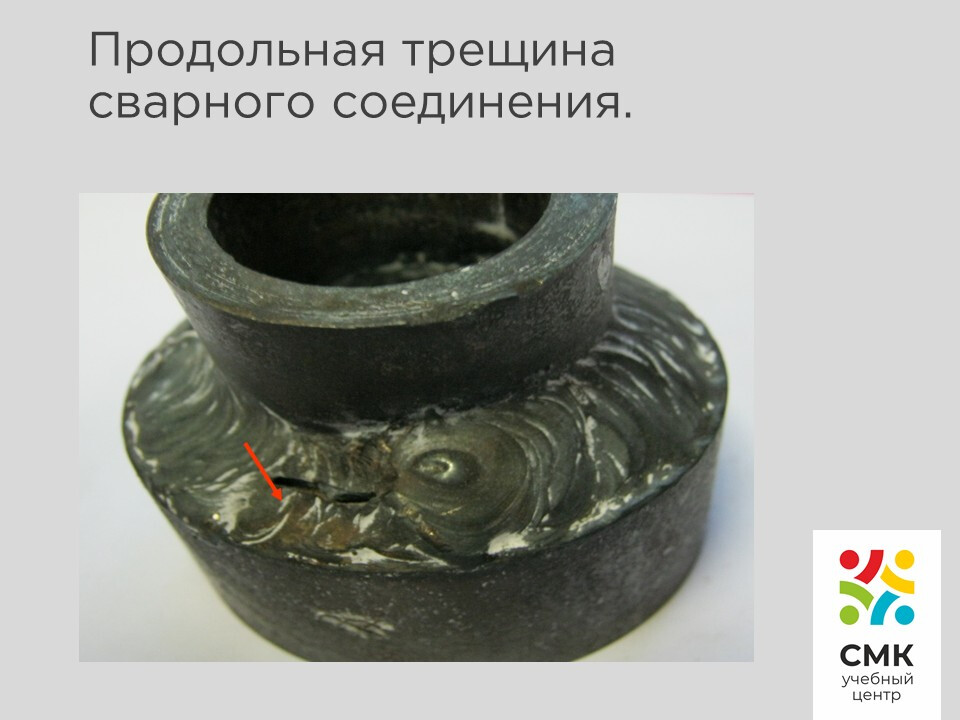

Трещины	Несплошности в виде разрывов металла в сварном шве, зоне термического влияния или основном металле	- Продольные трещины (параллельные оси шва) - Поперечные трещины (перпендикулярные оси шва) - Радиальные трещины (расходящиеся из одной точки) - Трещины в кратере - Микротрещины

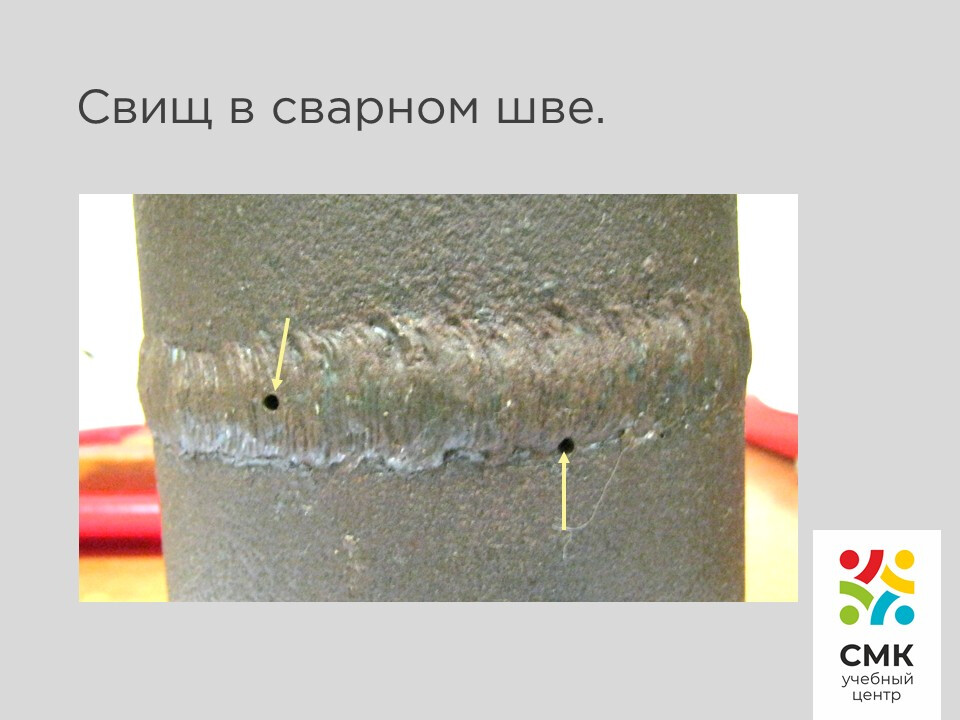

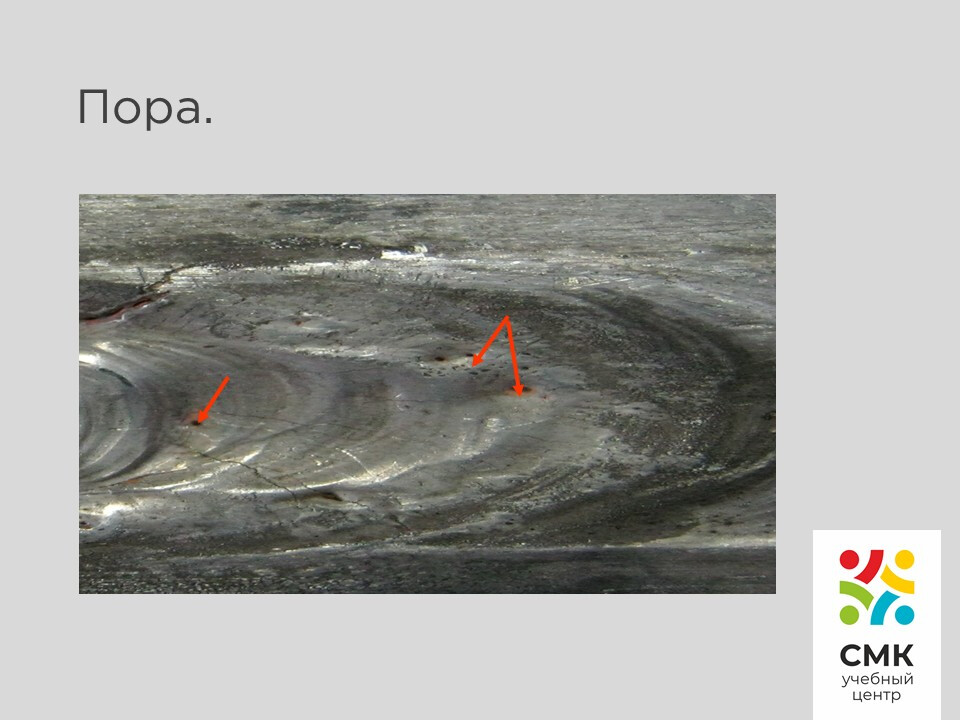

Поры и полости	Полости в металле шва, образованные газами, задержанными в расплавленном металле	- Отдельные газовые поры - Равномерно распределенная пористость - Скопления пор - Цепочки пор - Свищи (трубчатые полости) - Усадочные раковины

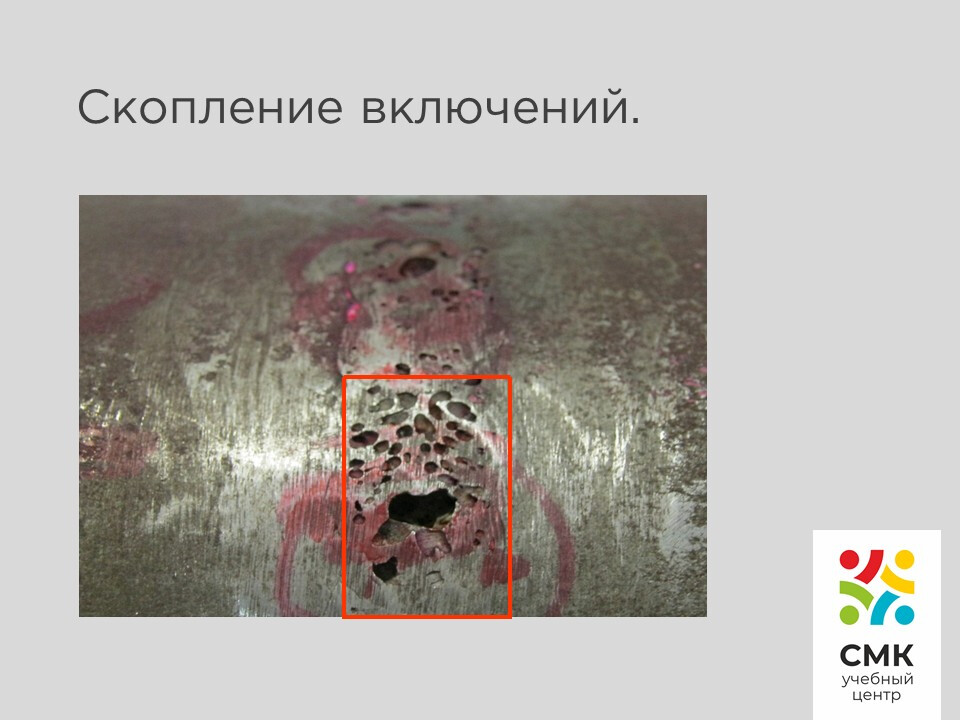

Твердые включения	Инородные вещества металлического или неметаллического происхождения в металле шва	- Шлаковые включения - Флюсовые включения - Оксидные включения - Вольфрамовые включения - Медные включения
Несплавления и непровары	Отсутствие соединения между металлом шва и основным металлом или между отдельными валиками	- Несплавление по боковой стенке - Несплавление между валиками - Несплавление в корне шва - Непровар корня шва

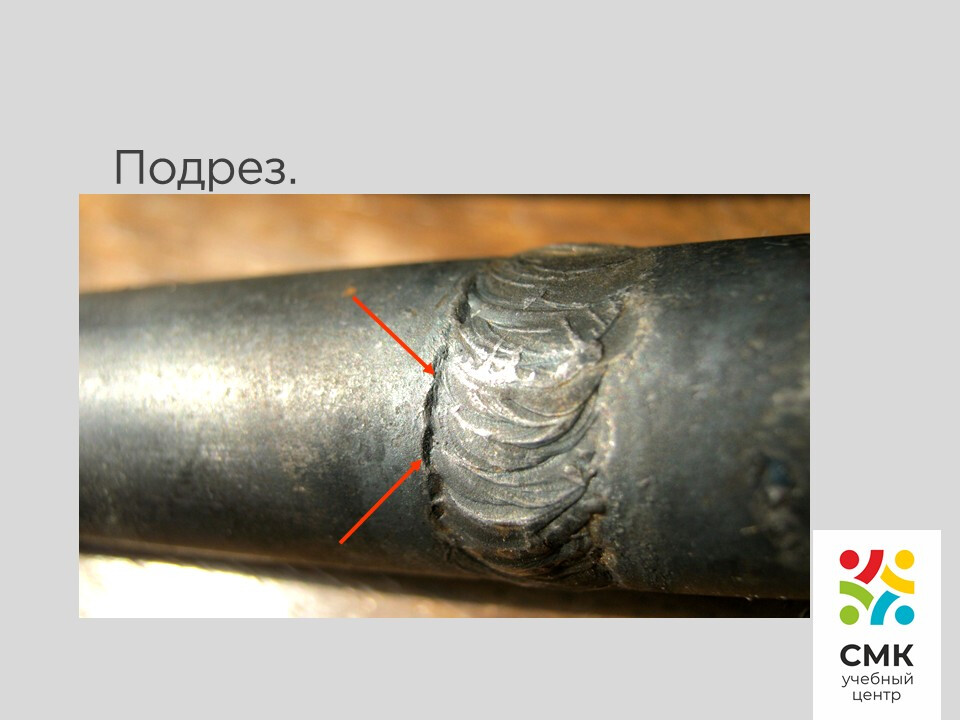

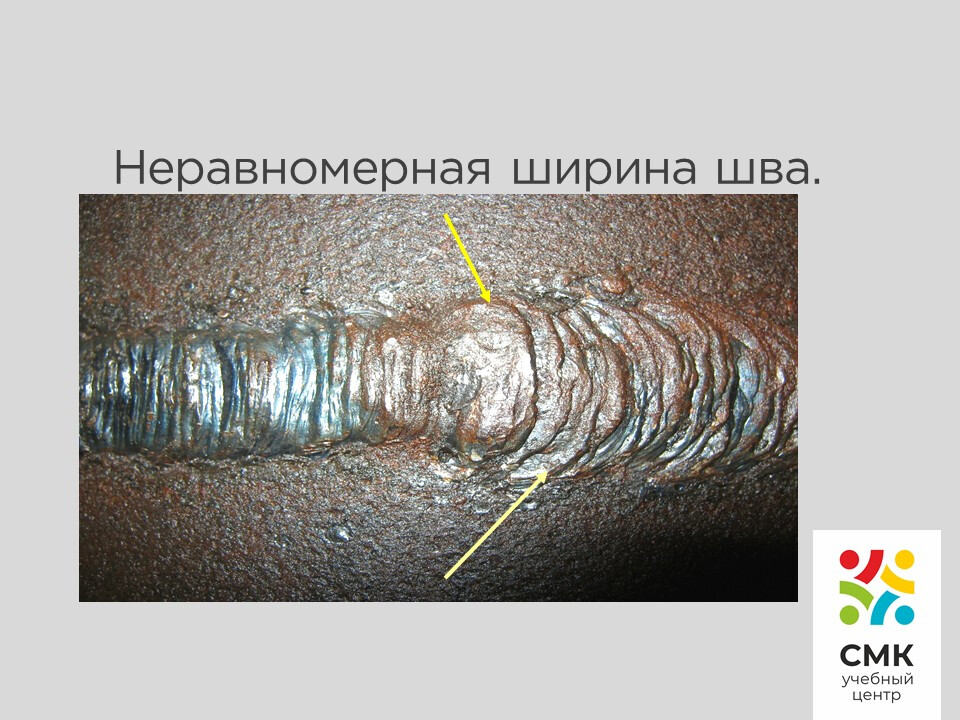

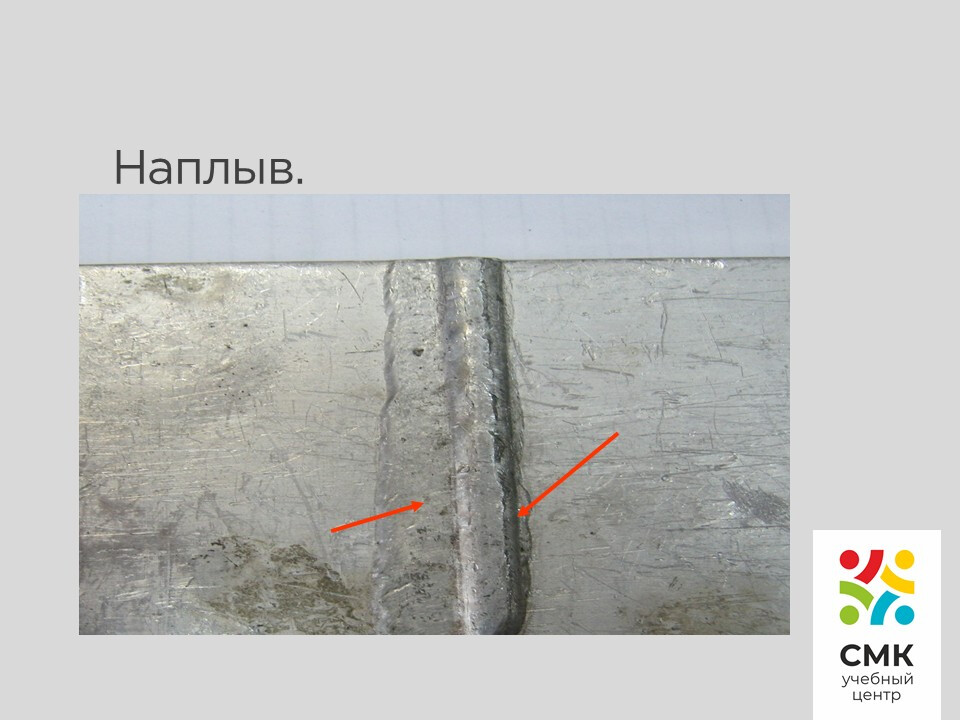

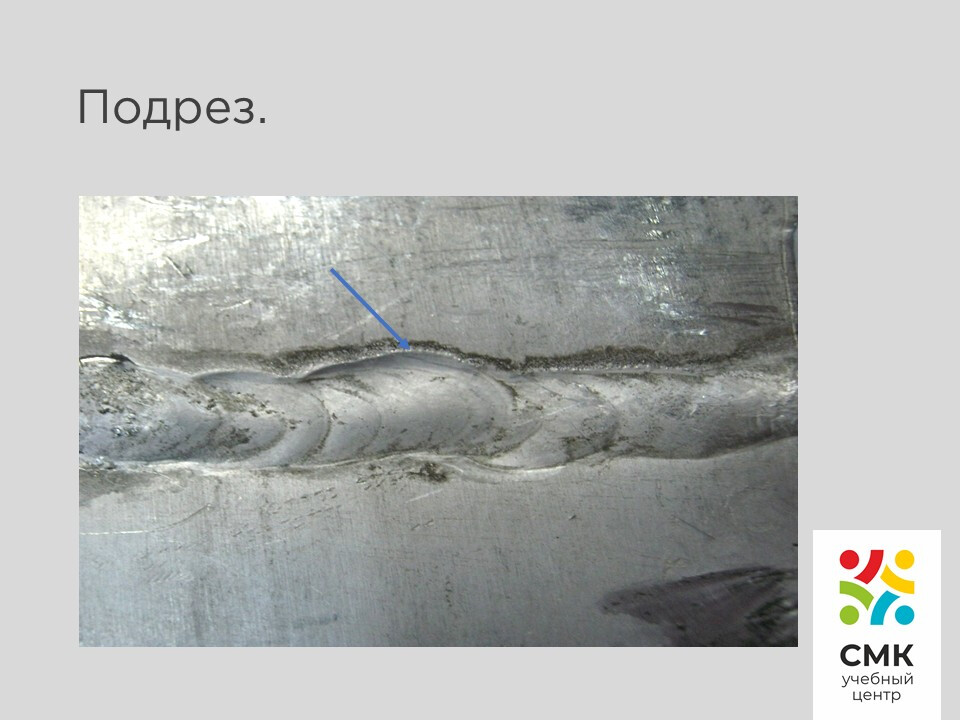

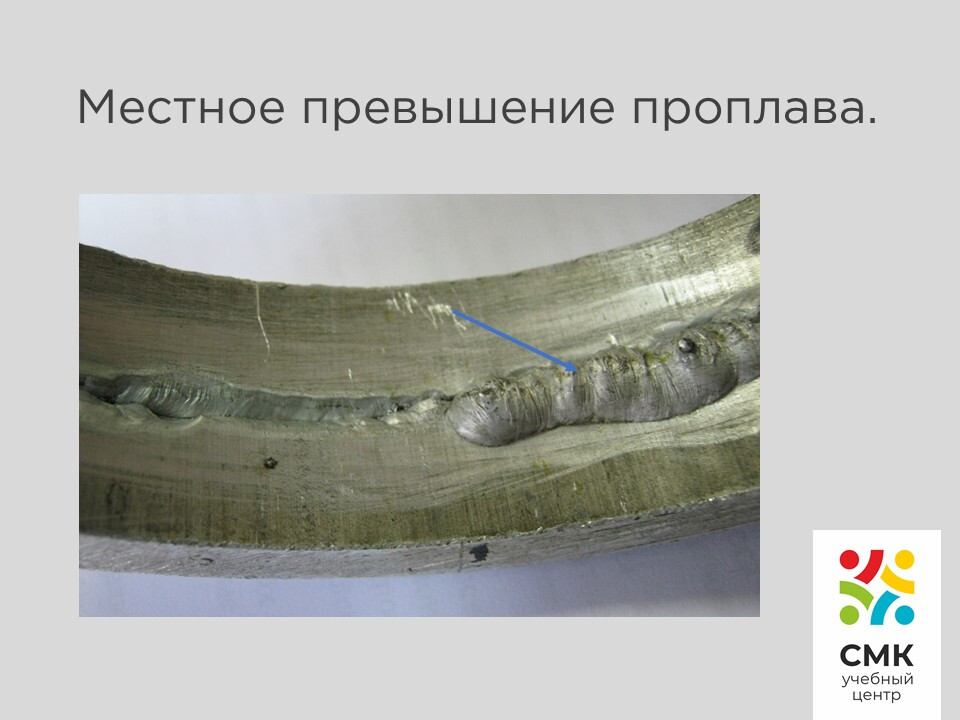

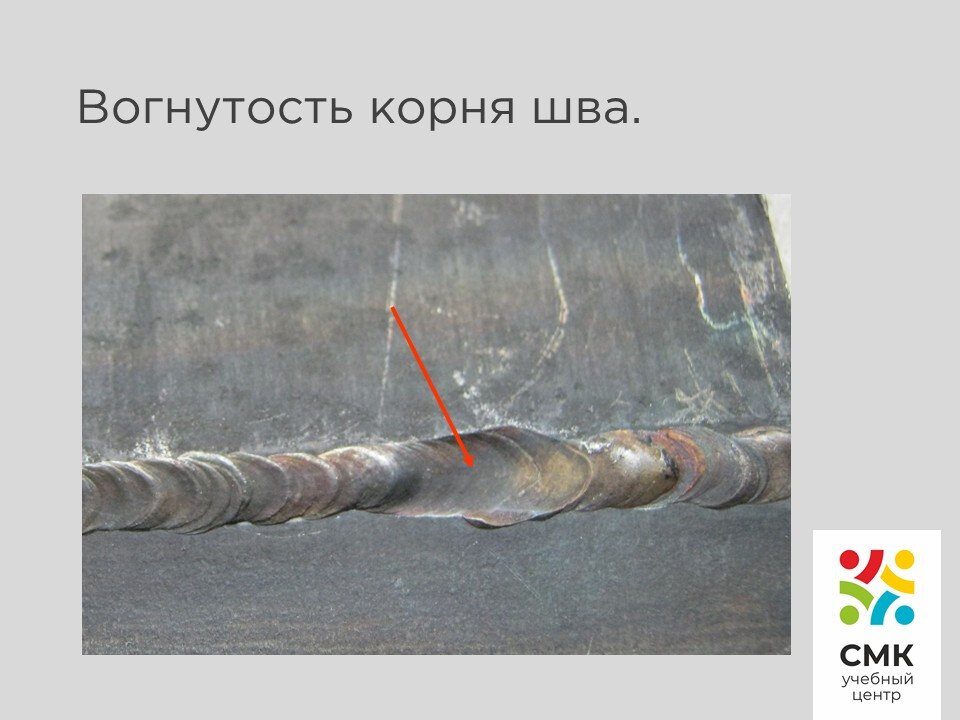

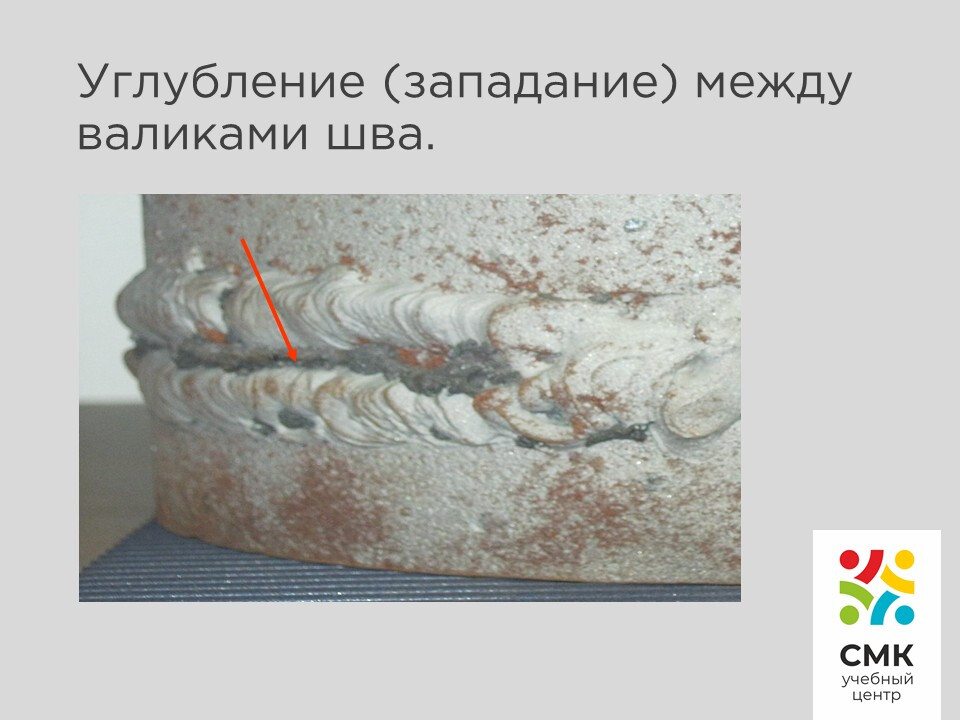

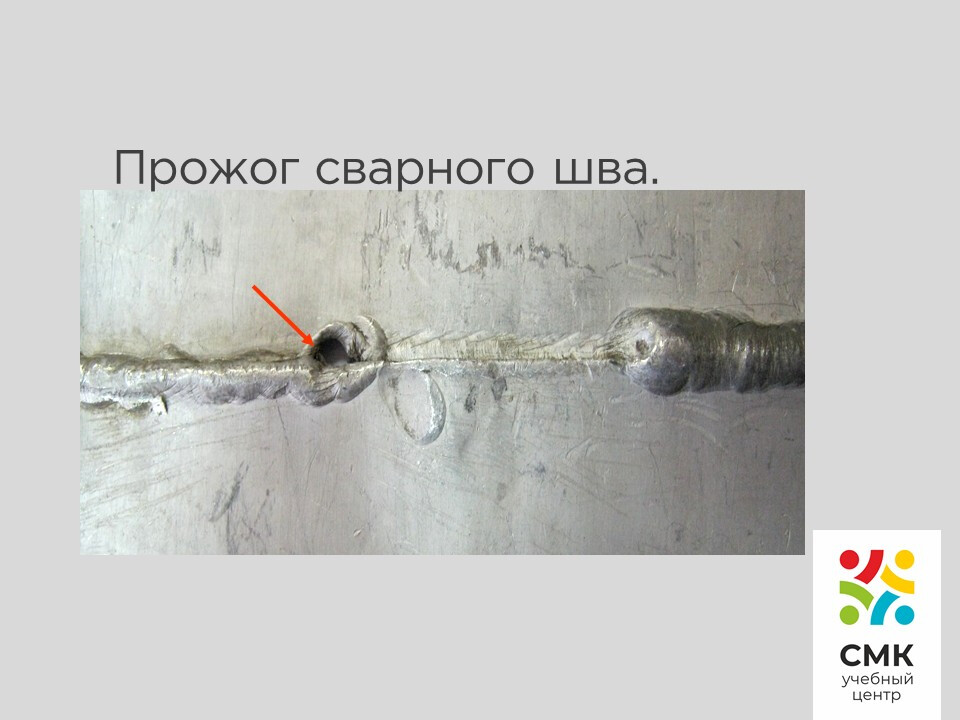

Нарушения формы шва	Отклонения геометрической формы шва от установленных требований	- Подрезы (непрерывные и прерывистые) - Превышение выпуклости шва - Превышение проплава - Наплывы - Смещения кромок - Натеки металла

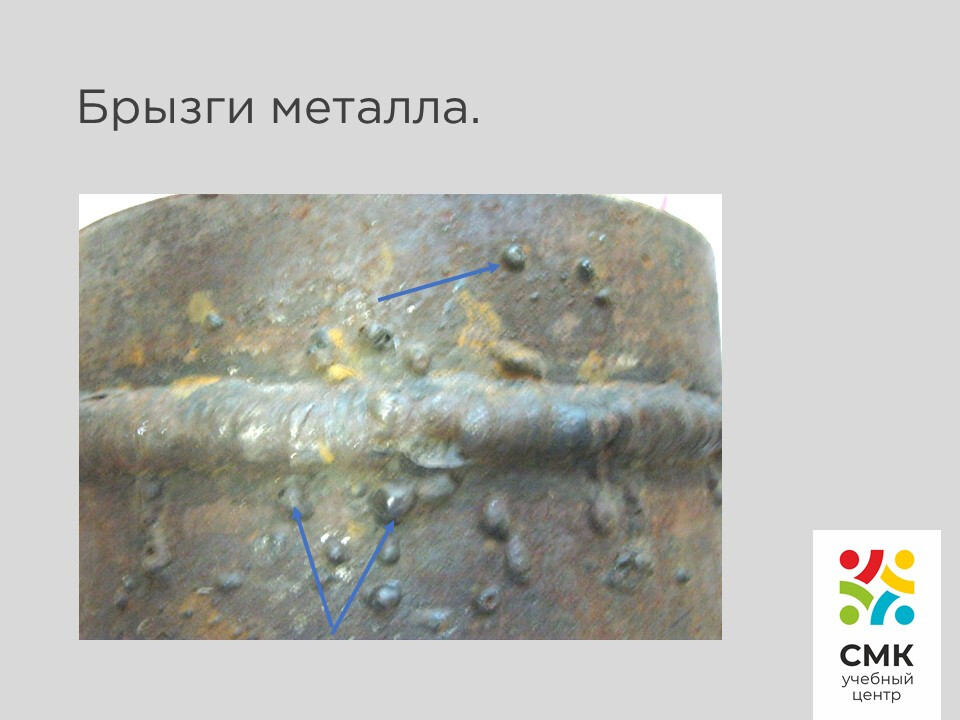

Прочие дефекты	Дефекты, не вошедшие в предыдущие группы	- Случайные дуги (повреждения основного металла) - Брызги металла - Поверхностные задиры - Утонение металла

ГОСТ 30242-97 – Дефекты соединений при сварке металлов плавлением.
ГОСТ 5264-80 – Ручная дуговая сварка. Соединения сварные.
ГОСТ 16037-80 – Соединения сварные стальных трубопроводов.
ГОСТ 14771-76 – Дуговая сварка в защитном газе. Соединения сварные.
ГОСТ 23118-2012 – Конструкции стальные строительные. Общие технические условия.
ГОСТ 3242-79 – Соединения сварные. Методы контроля качества.
ГОСТ 14772-86 – Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.
