Рентгеновский аппарат «Арион-200»

Импульсный рентгеновский аппарат «Арион-200» предназначен для контроля объектов, толщиной до 40 мм по стали. Рабочее напряжение на аноде — 200 кВ. Потребляемая мощность — 200 ВА.

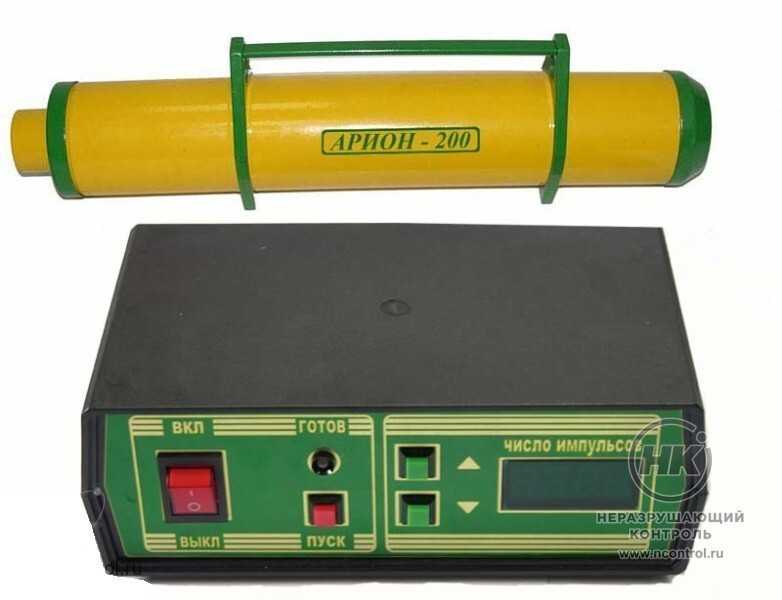

Пульт управления выполнен в пластмассовом корпусе. А газонаполненный излучатель — из нержавеющей стали. Между собой они соединяются с помощью 25-ти метрового кабеля. За счет большой длины, оператор находится вдали от облучения.

Для запуска и остановки рентгеновского излучения можно использовать дистанционный пульт управления. Он работает на расстоянии не более 800 м от излучателя.

В аппарате стоит счётчик импульсов. Он позволяет установить суммарное число импульсов и уровень износа аппарата с начала его использования.

Рентген.аппарат оснащён защитой от перегрева — он автоматически отключается после каждых 500 импульсов. Перерыв в работе длится около 90 секунд, затем прибор включается.

«Арион-200» может питаться от аккумуляторной батареи, от бортовой сети автомобиля и сети переменного тока 220 В.

Работает при температуре окружающей среды от -30 °С до +50 °С.

Степень защиты аппарата IP20 по ГОСТ 14254.

2,3 мм
Время непрерывной работы батареи

Комплектация

  • высоковольтный блок;
  • пульт управления;
  • высоковольтный соединительный кабель;
  • аккумулятор;
  • чехол для аккумулятора;
  • зарядное устройство;
  • блок преобразователя напряжения для исполнения с внешним преобразователем напряжения;



  • пульт дистанционного управления;
  • лампа-вспышка;
  • кабель питания 220В;
  • кабель питания 12В для исполнения с внутренним преобразователем напряжения;
  • ЗИП комплект;
  • сумка для рентген аппарата;
  • комплект эксплуатационных документов.

Технические характеристики

Рабочее напряжение на аноде рентгеновской трубки не менее 200 кВ
Просвечиваемая толщина стали
(фокусное расстояние 500 мм, пленка
РТ-1 + УПВ-2, плотность 2,0)
рекомендованный режим 1 500 имп — 25 мм
максимальный режим 5 000 имп — 40 мм
Длительность рентгеновского импульса на полувысоте амплитуды 2 нс
Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 100 импульсов не менее 40 мР
Диаметр фокусного пятна 2,3 мм
Гарантийный ресурс аппарата 5·105 импульсов
Частота следования импульсов, при питании от сети переменного тока 220 В 20-25 Гц
Напряжение питания от однофазной сети переменного тока частотой 50±1 Гц 220±22 В
Потребляемая мощность не более 20 ВА
Длина высоковольтного кабеля (ВСК) 25
Габаритные размеры высоковольтного блока 400 × 76 × 110 мм
Габаритные размеры пульта управления 170 × 255 × 95 мм
Масса высоковольтного блока 2,5 кг
Масса пульта управления 1,5 кг
