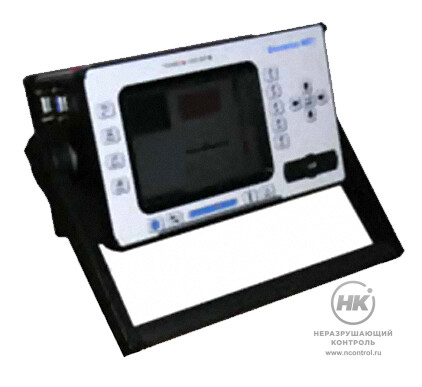

Ультразвуковой дефектоскоп ISONIC 2007

В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп ISONIC 2007 представляет собой двухканальную версию прибора ISONIC 2005 и идентичен ему при работе в одноканальном режиме. Дополнительно имеет возможность линейного сканирования и записи результатов контроля по двум каналам одновременно. Cнят с производства. Замена — DIO 1000 SFE.

В зависимости от используемых ПЭП и решаемой задачи контроля обеспечивается индикация сдвоенных профиля толщины, СВ-скана или TOFD-изображения. Это позволяет значительно повысить точность контроля таких объектов, как резервуары, трубы, сварные соединения и т.д.

Работа с данными

Прибор способен сохранять все результаты контроля в виде А-сканов с последующим восстановлением, осуществлять визуализацию обнаруженных отражателей и выполнять постпроцессорную обработку. Это позволяет неоднократно просматривать результаты контроля, полностью восстанавливая динамическое изображение на экране дефектоскопа или ПК.

Профили толщины, полученные при линейном контроле, представляются в формате, полностью совместимом с основными программами расчётов прочности конструкций.

Память

Дефектоскоп имеет большой объём памяти для хранения: отдельных A-сканов и настроек дефектоскопографических представлений спектра сигналов (FFT) с соответствующими высокочастотными
A-сканами и настройками дефектоскопа, различных массивов A-сканов, записанных в виде профилей толщины, B-сканов, CB-сканов, и TOFD-карт в зависимости от выбранного режима работы. Каждая такая запись сопровождается настройками дефектоскопа и данными технологической карты контроля.

2  Гб
Объём внутренней
памяти

Документы в PDF

Особенности

  • визуализация профиля остаточной толщины
    и/или внутренних дефектов контролируемого сечения в режиме реального времени;
  • отображение А-сканов в каждой точке контроля при просмотре протоколов;
  • встроенный интерфейс для подключения однокоординатного датчика пути;
  • анализ отображаемых А-сканов при различных значениях усиления и других параметров без повторного сканирования;
  • большой сенсорный экран высокого разрешения с полной цветовой гаммой;
  • два полноценных независимых дефектоскопических канала.

Технические характеристики

Режимы отображения дефектоскопической информации А-скан, В-скан, СВ-скан, и TOFD
Работает с преобразователями, возбуждающими типы волн продольная, поперечная, поверхностная и Лэмба
Запись протокола с результатами контроля по датчику пути до 20 метров
(плотность записи 1 А-скан на мм пути)
Интерфейсные порты USB, LAN, VGA
Объём памяти 2 Гб
Габариты 265×156×159 мм
Масса прибора с присоединённой аккумуляторной батареей 4.280 кг
