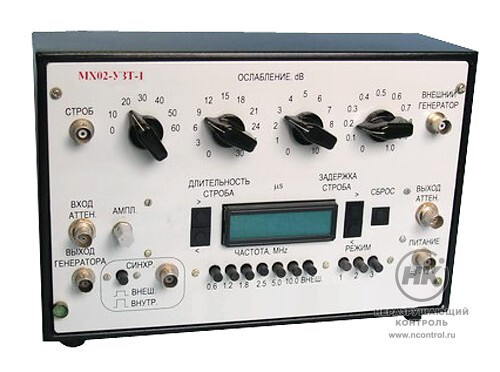

Ультразвуковой тестер МХ02-УЗТ-1

Ультразвуковой тестер МХ02-УЗТ-1 предназначен для измерения основных параметров ультразвуковых дефектоскопов при регулировке, ремонте и поверке в соответствии с ГОСТ 23667.

Тестер состоит из импульсного генератора фиксированных частот, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора. Это позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки. Например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ-33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC.

Подходит для приборов УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других типов отечественного и зарубежного производства.

0,215  МГц
Диапазон воспроизводимых частот

Виды измерений

  • погрешность измерения отношений амплитуд сигналов на входе приемника;
  • нелинейность амплитудной характеристики;
  • погрешность глубиномерного устройства;
  • диапазон скоростей ультразвука;
  • погрешность настройки порогового индикатора;
  • максимальная чувствительность приемника;
  • глубина, задержка и длительность ВРЧ;
  • уровень отсечки помех.

Комплектация

  • электронный блок;
  • перемычка и тройник в/ч;
  • нагрузка согласующая;
  • блок питания сетевой;



  • кабель соединительный в/ч, 3шт.;
  • руководство по эксплуатации;
  • чемодан укладочный.

Технические характеристики

Рабочие частоты внутреннего генератора 0,625; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон частот, воспроизводимых от внешнего генератора от 0,2 до 15,0 МГц
Амплитуда выходного сигнала 2 В
Длительность фиксированных радиоимпульсов от 3 до 5 периодов установленной частоты
Длительность регулируемых радиоимпульсов от 0,5 до 80 мкс
Диапазон задержки радиоимпульсов от 2 до 2000 мкс
Диапазон ослабления аттенюатора от 0 до 101 дБ
Дискретность отсчета аттенюатора 0,1 дБ
Погрешность ослабления аттенюатора ± (0,1 + 0,0075 N) дБ
Входное и выходное сопротивление аттенюатора 50 Ом
Электрическое питание сеть переменного тока 220 В 50 Гц
Диапазон рабочих температур от – 10 до + 35 °С
Габаритные размеры не более 320×180×110 мм
Масса не более 4 кг
