Комплексы «Унирен 85220» / «Унирен 3040»

Комплексы цифровой обработки «Унирен 3040» и «Унирен 85220» предназначены для автоматизированной расшифровки и архивирования радиографических снимков. Комплексы могут поставляться в стационарной и мобильной версиях.

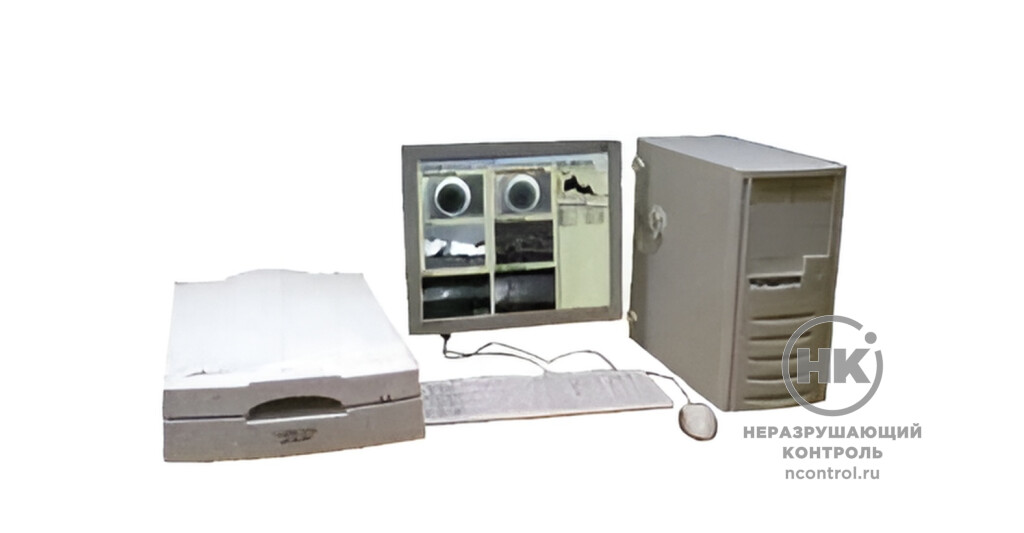

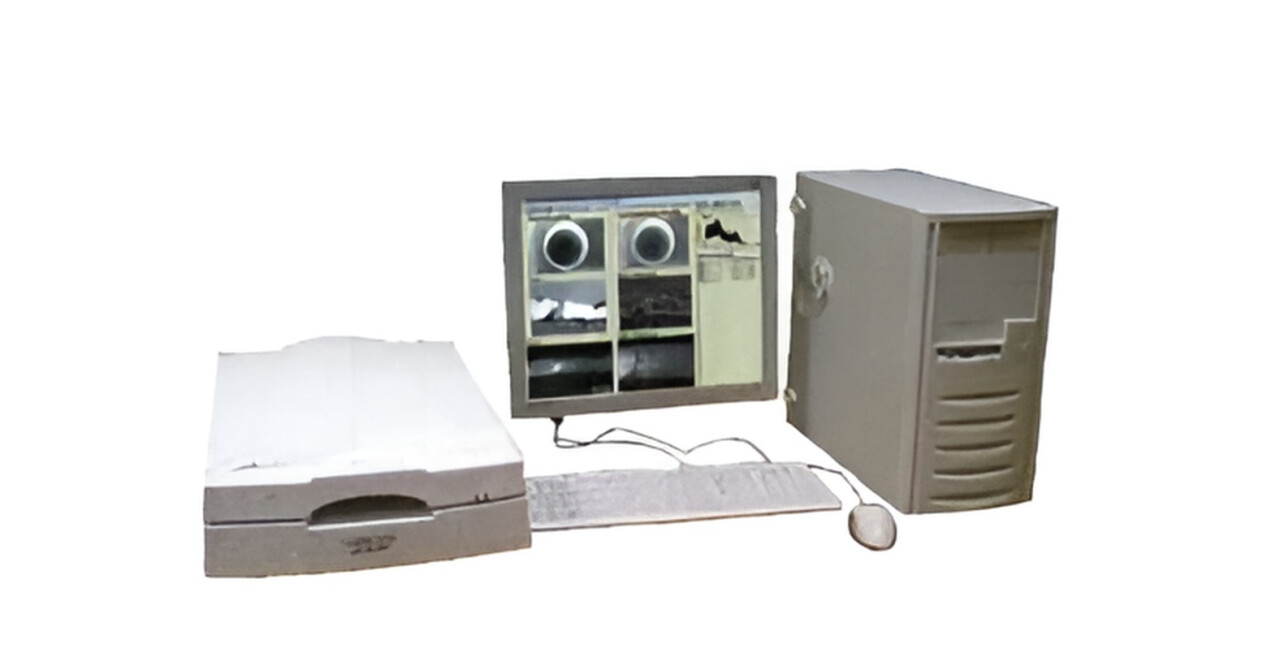

В устройство обработки, архивирования и хранения изображений входят: компьютер, монитор высокого разрешения, программное обеспечение, источник бесперебойного питания, мобильный генератор.

Для ввода изображений на компьютер у «Унирена 3040» используется сканер, а у «Унирена 85220» — цифровая камера и негатоскоп.

Комплексы оснащены программным обеспечением «ВидеоРен». Оно вводит изображения с внешних устройств: со сканера или цифровой фотокамеры. Затем преобразует изображения, измеряет геометрические и оптические параметры. Архивирует изображения и результаты обработки в базе данных. Поддерживает форматы: BMP, JPEG, TIFF и RAW.

8  часов
Время непрерывной
работы

Особенности

  • ЖК-дисплей со светодиодной подсветкой;
  • дифференциальное отображение толщины относительно контрольной точки в абсолютном или процентном отношении;
  • фиксация минимальных и максимальных значений толщины;
  • калибровка неизвестной скорости звука в материале и/или нуля преобразователя.

Технические характеристики

Диапазон измерений визуальной диффузной оптической плотности 0,1 -4,3 Б
Предел допускаемой абсолютной погрешности измерения визуальной диффузной оптической плотности ±0,1 Б
Предел допускаемой абсолютной погрешности измерения геометри­ческих размеров включений (дефектов) в диапазоне от 0,2 до 400мм, мм:
при размере включения (дефекта) до 1,5 ±0,1 мм
при размере включения (дефекта ) свыше 1,5 мм ± 1,0 мм
Чувствительность контроля по радиографическому снимку (величина наименьшего выявляемого дефекта) 0,1 мм
Напряжение питания комплекса 220 + 10% В
Потребляемая мощность 1,5 кВт
Время готовности к работе 10 с
Время непрерывной работы 8 ч
Изменение показаний комплекса за 2 ч непрерывной работы ±0,03 Б
Габаритные размеры входных устройств комплекса, мм:
Сканер Mikrotek SkanMaker 9800XL 690x370x180
Негатоскоп 85/220 450x180x250
Цифровая фотокамера 180x150x120
Масса входных устройств комплекса:
Сканер Mikrotek SkanMaker 9800XL 45 кг
Негатоскоп 12 кг
Цифровая фотокамера 1.5 кг
Условия эксплуатации:
температура окружающего воздуха от 10 до 35 °С
атмосферное давление, кПа от 84 до 106,7
относительная влажность окружающего воздуха при 25°С до 80 %
Средняя наработка на отказ 1000 ч
Средний полный срок службы 5 лет
