Аппаратно-программный комплекс «Марс»

Аппаратно-программный комплекс «Марс» предназначен для расшифровки рентгеновских снимков. Чувствительность контроля определяется с точностью 0,1 мм.

Снимки вводятся в компьютер с помощью сканера. Если хотя бы один из параметров не соответствует требованиям нормативно-технических документов, то этот параметр фиксируется. Такой снимок не допускается к расшифровке. Распечатать протокол не получится. В случае соответствия всех параметров, идёт поиск, классификация и анализ дефектов сварного шва, изображенных на снимках.

Производительность комплекса зависит от компьютера, а скорость ввода снимков в компьютер и верхняя граница оптической плотности снимка — от сканера.

0,1  Б
Точность вычисления
оптической плотности

Особенности

  • определяется допуск к расшифровке снимков согласно ГОСТ 7512-82;
  • отслеживается динамика развития повреждений сварного шва в процессе эксплуатации трубопровода при архивации снимка без потери данных на дешевых долговечных носителях;
  • просматривается 3D-изображение снимка для определения, насколько уменьшилась толщина металла;
  • по снимкам, которые относятся к одному стыку, определяется периметр сварного соединения и соответствие количества экспозиций ГОСТу;
  • с точностью 0,1 Б вычисляется оптическая плотность изображения сварного шва и эталонов;
  • оценивается взаимное положение шва и эталонов.

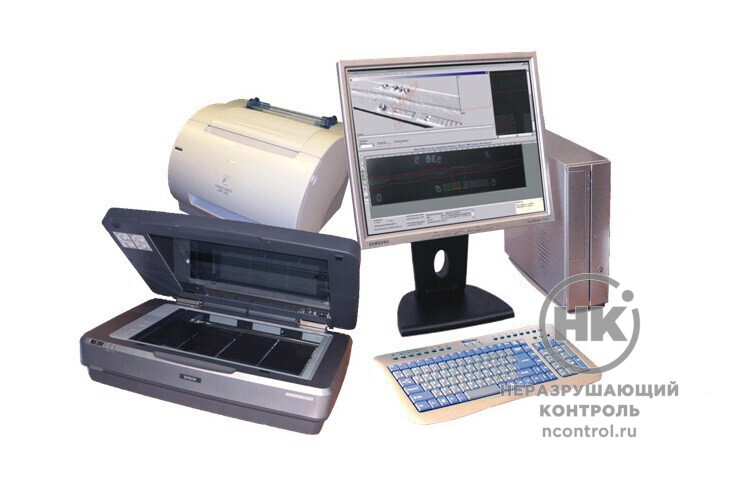

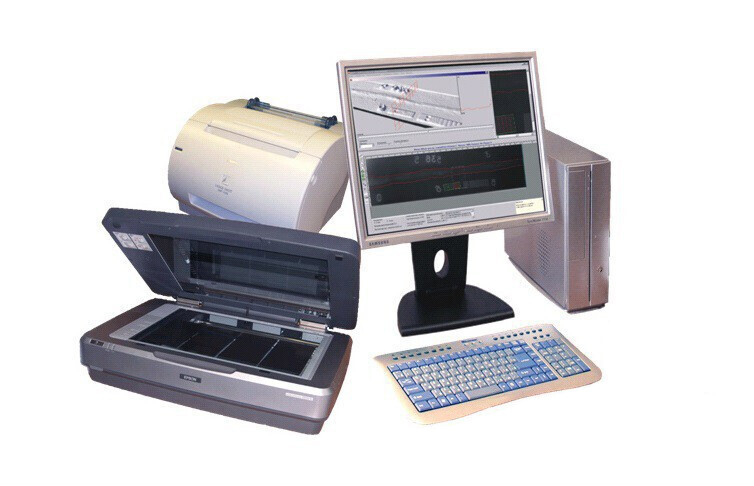

Комплектация

  • сканер со слайд-модулем;
  • паспорт на изделие;
  • системный блок;
  • монитор;
  • принтер;



  • руководство по эксплуатации;
  • инструкция по применению;
  • калибровочный клин;
  • ПО АПК «МАРС».

Модели

«Марс 1.2. БАЗОВАЯ» «Марс 1.2. ЭКСПЕРТ» «Марс 1.2. УЧЕБНАЯ»
Позволяет оценивать качество снимков
и сварных соединений, производить расшифровку снимков, качество которых удовлетворяет требованиям НТД, и распечатывать протоколы. Для формирования протоколов автоматически выбираются стыки, допущенные к расшифровке. Для недопущенных снимков оператору указываются причины недопуска со ссылкой на соответствующий норматив.
Позволяет без ограничений оценивать качество снимков и сварных соединений с выдачей заключения, в котором перечисляются все несоответствия требованиям НТД, причины их возникновения и рекомендации по устранению обнаруженных несоответствий. Может быть использована совместно с системой «Марс» в одном комплексе для расшифровки недопущенных снимков без дополнительного сканирования. Позволяет обучать дефектоскопистов и специалистов сварочного производства визуальной расшифровке с последующей аттестацией в режиме «тестирования». Может создавать индивидуальные задания на основе эталонной базы примеров визуальной расшифровки. Имитирует работу с приборами для визуальной расшифровки и позволяет автоматически сравнивать результаты выполнения составленных заданий с эталонными.
