Рентгеновская трубка Comet MXR-160/22

Купить

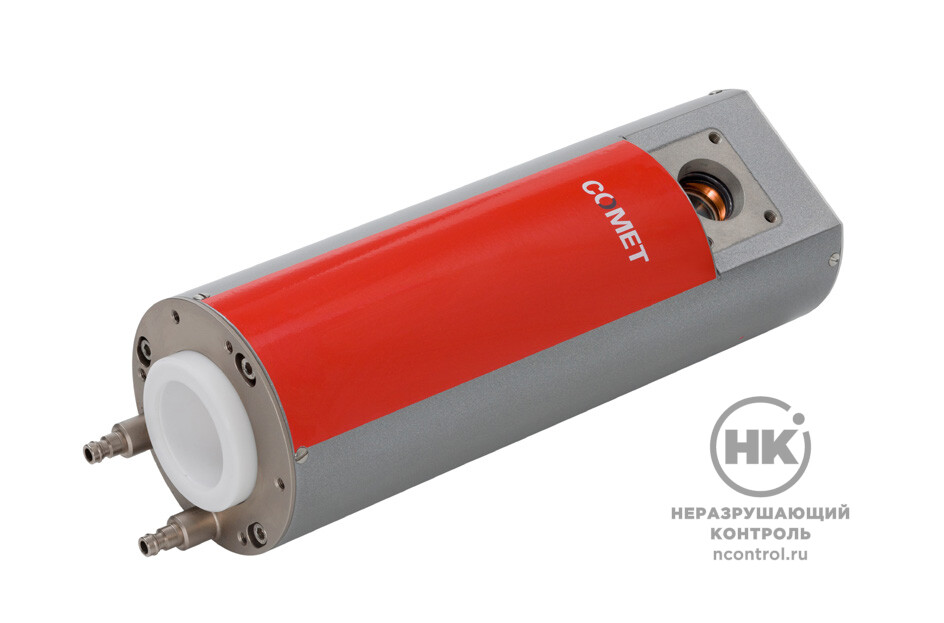

MXR 160/22 – это рентгеновская трубка, предназначенная для промышленного использования. Она имеет встроенную защиту от радиации и систему водяного охлаждения, что позволяет ей работать стабильно. Эта униполярная трубка оснащена вольфрамовым анодом, способным выдерживать большие нагрузки, и двумя фокусными пятнами, что обеспечивает гибкость в настройке для различных задач. Благодаря своим характеристикам, трубка MXR 160/22 подходит для контроля качества широкого спектра материалов – от легких композитов до прочной стали.

Рентгеновские трубки с напряжением 160 кВ применяются для различных задач: как выявление крупных дефектов, так и получение изображений с высоким разрешением в пленочной и цифровой радиографии.



2
Фокусных пятна

Документы в PDF

Принцип работы

Рентгеновская трубка служит генератором ионизирующего излучения в рентгеновском аппарате. Конструктивно она выполнена в виде герметичной колбы из стекла или металлокерамического композита, внутри которой создан глубокий вакуум. Это вакуумное пространство играет критически важную роль — оно предотвращает возможность электрического разряда между электродами при рабочих напряжениях.

Функционирование трубки базируется на физическом явлении электронной эмиссии в вакуумной среде. В трубках постоянного действия реализуется термоэлектронная эмиссия с нагреваемого катода.
В аппаратах постоянного потенциала используются трубки, в которых с одной стороны находится нить накаливания, а с другой — вольфрамовая мишень. Мишень может быть выполнена в виде наклонной пластины или конуса.

Преимущества

  • Comet AG – лидер в разработке и производстве металлокерамических рентгеновских трубок
  • Решение различных задач обусловлено выбором размера фокусного пятна
  • Трубки Comet часто используются в аппаратах других брендов благодаря стандартным интерфейсам подключения
  • Трубки подходят для неразрушающего контроля отливок, композитных материалов и деталей, изготовленных методом аддитивного производства.

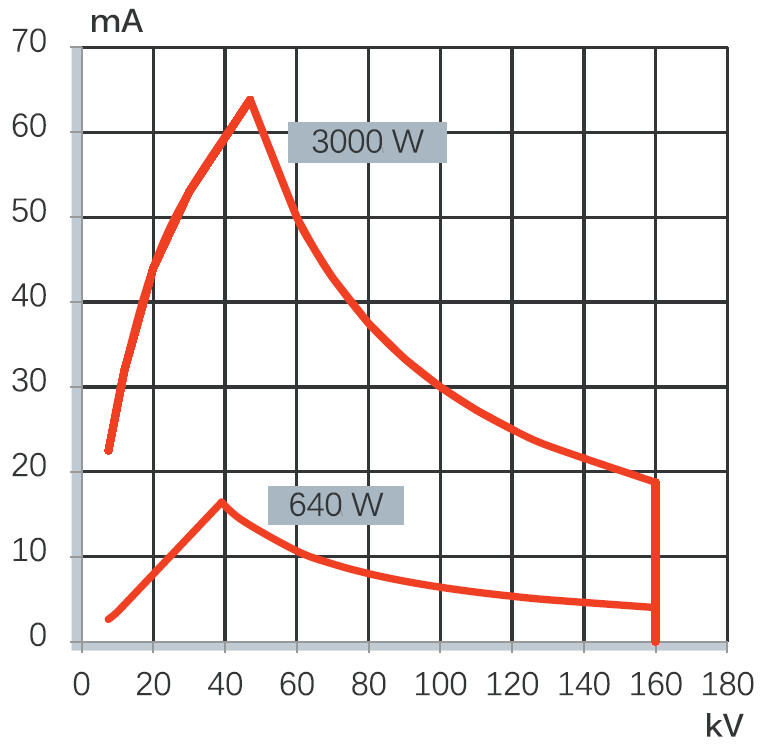

Графики номинальной мощности

/8612/conversions/c0076e0b04c413c819b5ca1c6d5357c4-big.jpg

Технические характеристики

Напряжение рентгеновской трубки, кВ 160
Постоянная мощность, Вт 640/3000
Размер фокусного пятна, мм 1/5,5
Максимальная сила тока, А 4,1/4,2
Напряжение нити накала, В 3,0/5,5
Фильтр 0,8 мм Ве
Угол наклона луча 20°
Зона излучения 40°
Вес, кг 8
