Рентгеновские генераторы серии RayCraft

Рентгеновские аппараты RayCraft [фото №1]

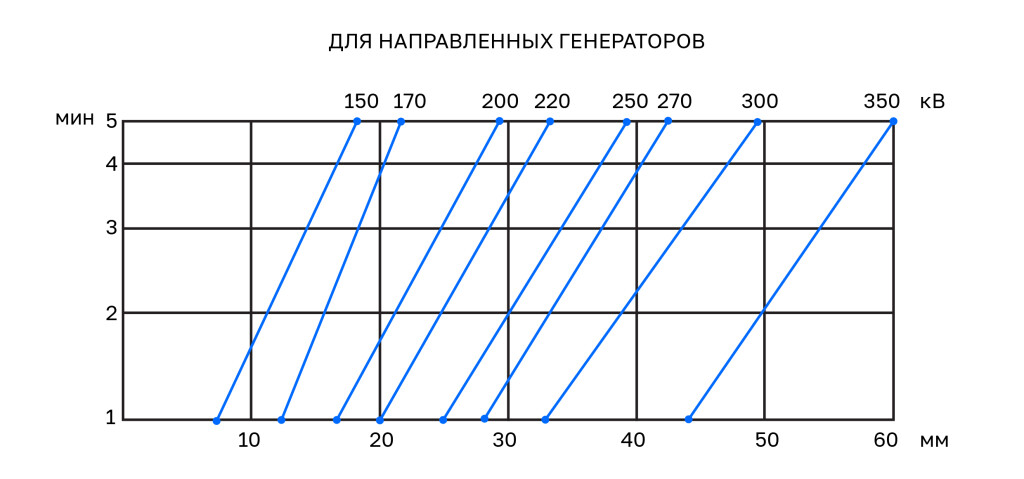

Рентгеновские аппараты RayCraft [фото №2]

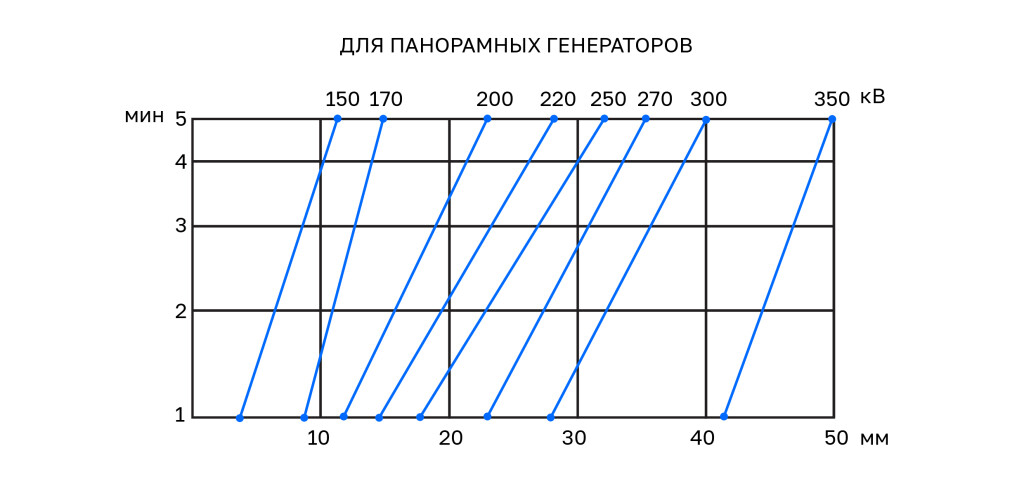

Рентгеновские аппараты RayCraft [фото №3]

Рентгеновские аппараты RayCraft [фото №4]

Рентгеновские аппараты постоянного действия RayCraft предназначены для использования в области неразрушающего контроля. Генераторы выпускаются с керамическими и стеклянными трубками.

Рентгеновский генератор оснащен газовой изоляцией SF6. Охлаждение — воздушно-принудительное. Рабочий диапазон напряжения варьируется в зависимости от модификации аппарата: от 100 до 350 кВ.

Максимальная толщина стали, которую может просветить аппарат с керамической или стеклянной трубкой — до 60 мм.

5 мА
Выходной ток

Комплектация

рентгеновский генератор;
пульт управления;
соединительный кабель;
силовой кабель;
кабель заземления;

руководство по эксплуатации;
комплект ЗИП;
стабилизатор напряжения;
транспортный контейнер.

Принадлежности

коллиматор для использования панорамного аппарата в качестве направленного;

телескопическая тележка для правильного позиционирования аппарата внутри трубы.

Аппараты направленного излучения со стеклянной трубкой

Серия	GD-100	GD-160	GD-200	GD-250	GD-300	GD-320	GD-350
Регулировка тока	AC198- 242В/50- 60Гц/2,5 кВт	AC198- 242В/50- 60Гц/2,5 кВт	AC198- 242В/50- 60Гц/2,5 кВт	AC198- 242В/50- 60Гц/3,5 кВт	AC198- 242В/50- 60Гц/3,5 кВт	AC198- 242В/50- 60Гц/3,5 кВт	AC198- 242В/50- 60Гц/3,5 кВт
Выходное напряжение	30–100 кВ	60–160 кВ	100–200 кВ	100–250 кВ	170–300 кВ	180–320 кВ	180–350 кВ
Выходной ток	5 мА	5 мА	5 мА	5 мА	5 мА	5 мА	5 мА
Размер фокусного пятна	0,8 × 0,8 мм	0,8 × 0,8 мм	1,5 × 1,5 мм	2,0 × 2,0 мм	2,5 × 2,5 мм	2,5 × 2,5 мм	2,5 × 2,5 мм
Геометрия излучения	40°	40°	40°	40°	40°	40°	40°
Габаритные размеры	540× 160×160 мм	570× 210×210 мм	645× 270×270 мм	700× 270×270 мм	765× 320×320 мм	805× 320×320 мм	810× 320×320 мм
Вес генератора	10.5 кг	15 кг	24 кг	29 кг	41 кг	47 кг	48 кг
Вес пульта управления	13 кг	13 кг	13 кг	13 кг	13 кг	13 кг	13 кг
Максимальное проникновение по стали	7 мм	18 мм	29 мм	39 мм	50 мм	55 мм	60 мм

Аппараты направленного излучения с керамической трубкой

Серия	СD-100	СD-160	СD-200	СD-250	СD-300	СD-320	СD-350
Регулировка тока	AC198-242В/50-60Гц/2.5 кВт	AC198-242В/50-60Гц/2.5 кВт	AC198-242В/50-60Гц/2.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт
Выходное напряжение	30–100 кВ	60–160 кВ	100–200 кВ	150–250 кВ	170–300 кВ	180–320 кВ	180–350 кВ
Выходной ток	5 мА	5 мА	5 мА	5 мА	5 мА	5 мА	5 мА
Размер фокусного пятна	0,8 × 0,8 мм	0,8 × 0,8 мм	1,5 × 1,5 мм	2,0 × 2,0 мм	2,5 × 2,5 мм	2,5 × 2,5 мм	2,5 × 2,5 мм
Геометрия излучения	60° × 40°	60° × 40°	60° × 40°	60° × 40°	60° × 40°	60° × 40°	60° × 40°
Габаритные размеры	530× 210×210 мм	550× 210×210 мм	580× 270×270 мм	610× 270×270 мм	625× 320×320 мм	655× 320×320 мм	660× 320×320 мм
Вес генератора	14 кг	15 кг	21 кг	25 кг	34 кг	40 кг	41 кг
Вес пульта управления	13 кг	13 кг	13 кг	13 кг	13 кг	13 кг	13 кг
Максимальное проникновение по стали	7 мм	18 мм	29 мм	39 мм	50 мм	55 мм	60 мм

Аппараты панорамного излучения со стеклянной трубкой

Серия	GP-100	GP-160	GP-200	GP-250	GP-300	GP-320	GP-350
Регулировка тока	AC198-242В/50-60Гц/2.5 кВт	AC198-242В/50-60Гц/2.5 кВт	AC198-242В/50-60Гц/2.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт
Выходное напряжение	30–100 кВ	60–160 кВ	100–200 кВ	150–250 кВ	170–300 кВ	180–320 кВ	180–350 кВ
Выходной ток	5 мА	5 мА	5 мА	5 мА	5 мА	5 мА	5 мА
Размер фокусного пятна	1,0 × 3,0 мм	1,0 × 3,0 мм	1,0 × 3,5 мм	1,0 × 3,5 мм	1,0 × 3,6 мм	1,0 × 3,6 мм	1,0 × 3,6 мм
Геометрия излучения	360° × 40°	360° × 40°	360° × 40°	360° × 40°	360° × 40°	360° × 40°	360° × 40°
Габаритные размеры	540× 160×160 мм	570× 200×200 мм	635× 205×205 мм	700× 270×270 мм	765× 320×320 мм	805× 320×320 мм	810× 320×320 мм
Вес генератора	10 кг	13 кг	22 кг	26 кг	37 кг	43 кг	44 кг
Вес пульта управления	13 кг	13 кг	13 кг	13 кг	13 кг	13 кг	13 кг
Максимальное проникновение по стали	5 мм	12 мм	24 мм	34 мм	42 мм	45 мм	50 мм

Аппараты с панорамным излучением и керамическим излучателем

Серия	CP-250	CP-300	CP-320	CP-350
Регулировка тока	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт	AC198-242В/50-60Гц/3.5 кВт
Выходное напряжение	150–250 кВ	170–300 кВ	180–320 кВ	180–350 кВ
Выходной ток	5 мА	5 мА	5 мА	5 мА
Размер фокусного пятна	1,0 × 3,5 мм	1,0 × 3,6 мм	1,0 × 3,6 мм	1,0 × 3,6 мм
Геометрия излучения	360° × 40°	360° × 40°	360° × 40°	360° × 40°
Габаритные размеры	615× 270×270 мм	630× 320×320 мм	660× 320×320 мм	665× 320×320 мм
Вес генератора	25 кг	34 кг	40 кг	41 кг
Вес пульта управления	13 кг	13 кг	13 кг	13 кг
Максимальное проникновение по стали	34 мм	42 мм	45 мм	50 мм
