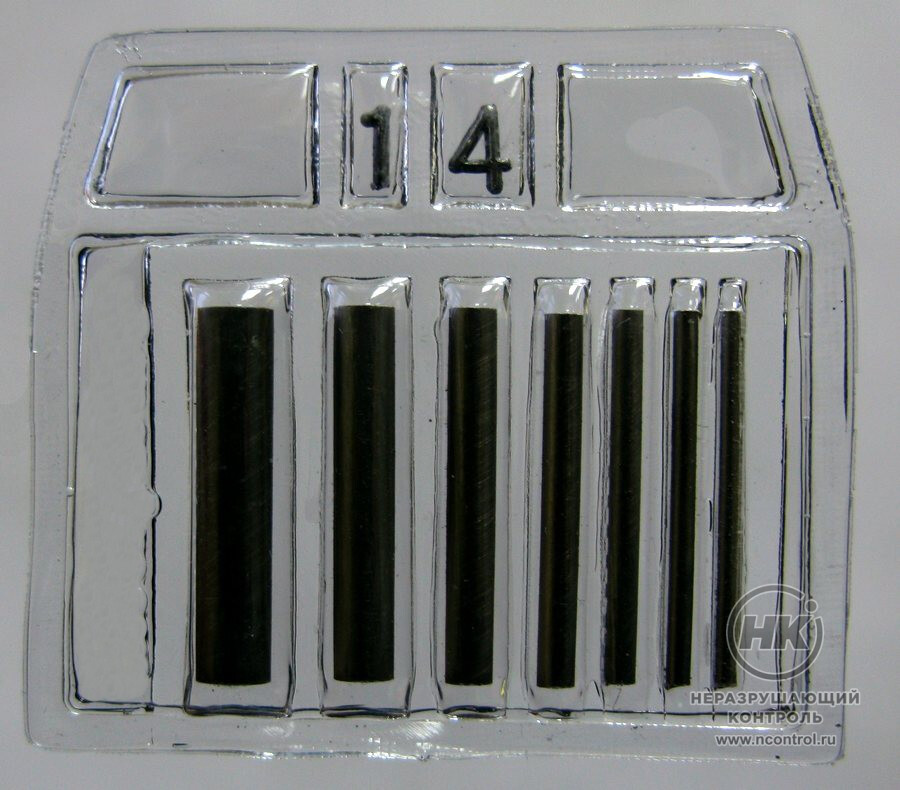

Проволочный эталон для оценки чувствительности радиографического контроля по ГОСТ 7512-82. Представляет собой 7 параллельных стальных проволок различного диаметра в пластиковом чехле.
Применяется в радиографическом контроле сварных соединений трубопроводов для определения чувствительности схемы контроля непосредственно в процессе их просвечивания рентгеновским аппаратом.
Проволочные эталоны чувствительности по ГОСТ 7512-82 — это семь параллельных проволок длиной 20 мм, у каждой из них свой диаметр. Для удобства они заключены в пластиковый чехол с указанием номера эталона.
Все проволочные эталоны по ГОСТ 7512-82 имеют свинцовую маркировку, состоящую из двух цифр. Первая — материал, вторая — размер. Материалы для изготовления проволочных эталонов — сталь, медь, алюминий или магний, титан, никель.
Проволочные эталоны чувствительности устанавливают на каждом участке объекта контроля после его предварительной подготовки со стороны, обращенной к источнику излучения. Размещают прямо на сварном соединении таким образом, чтобы проволоки лежали поперек шва.
Чувствительность контроля соответствует наименьшему диаметру проволоки, определяемой на снимке.
Проволочный эталон на рентгеновском снимке
Поверке проволочные эталоны не подлежат. Необходимо периодически осматривать эталон на наличие повреждений — присутствие следов коррозии проволок или нарушение целостности защитного чехла является основанием для изъятия эталона из обращения.
К необходимым инструментам для рентгенографического контроля относится дозиметр, например ДКГ-05Д — индивидуальный карманный прибор с двумя детекторами для измерения уровня гамма-излучения. Agfa D5 — мелкозернистая высококонтрастная пленка средней чувствительности.
Диаметр, мм | Предельное отклонение диаметра | Длина, мм |
---|---|---|
4,00 |
±0,04 |
20±0,5 |
3,20 | ±0,04 | 20±0,5 |
2,50 | ±0,04 | 20±0,5 |
2,00 | ±0,04 | 20±0,5 |
1,60 | ±0,04 | 20±0,5 |
1,25 | ±0,03 | 20±0,5 |
1,00 | ±0,03 | 20±0,5 |
