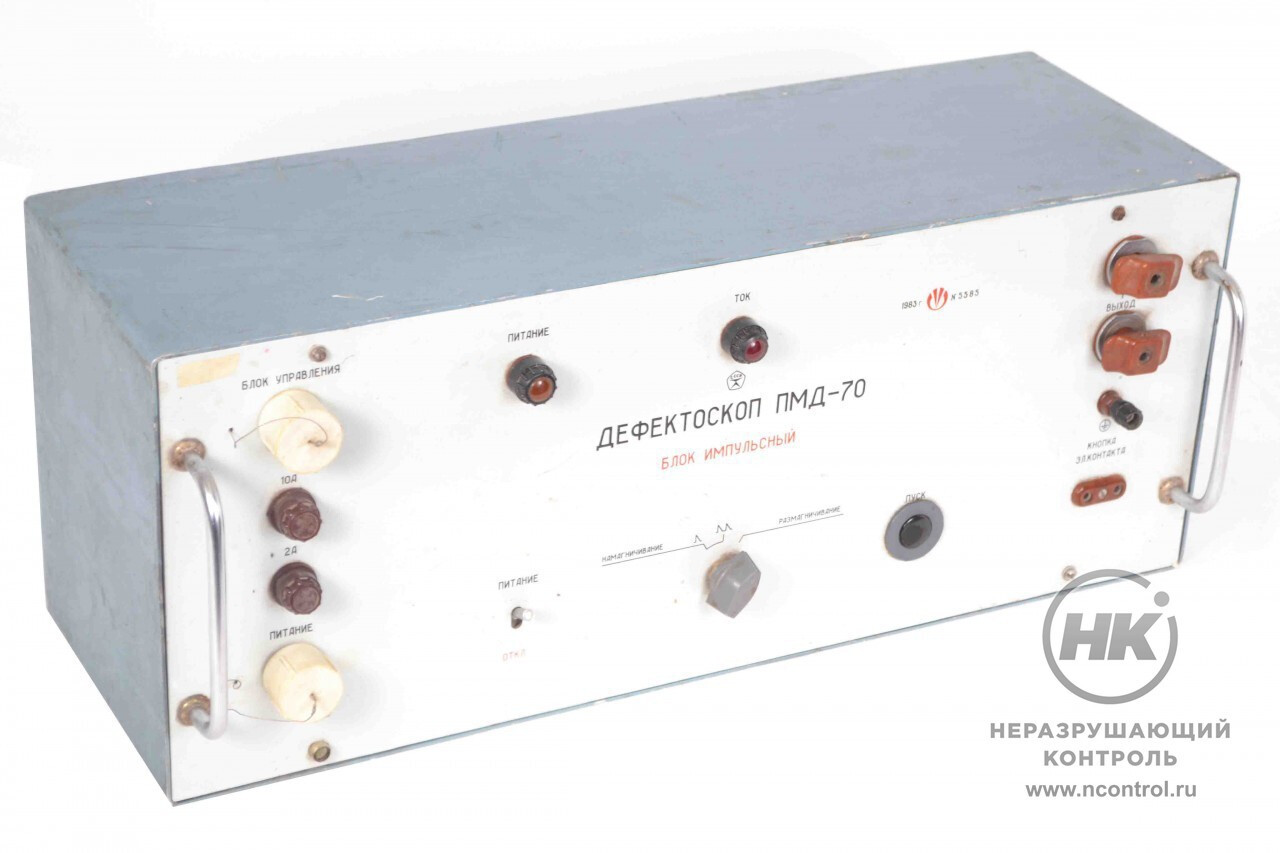

Дефектоскоп магнитно-порошковый переносной ПМД-70

Дефектоскоп ПМД-70 предназначен для выявления поверхностных и подповерхностных дефектов в изделиях из ферромагнитных материалов с относительной максимальной магнитной проницаемостью не менее 40 магнитопорошковым или магнитолюминисцентным методом.

ПМД-70 позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока (электроконтакты, гибкий кабель), а также постоянным током (электромагнит, соленоид).

1 000  A
амплитуда тока

Дефектоскоп обеспечивает размагничивание деталей после контроля.

Документирование результатов контроля может быть обеспечено изготовлением магнитограммы рисунка дефектов посредством снятия отпечатка рисунка на полиэтиленовой липкой ленте ГОСТ 20477-86 или аналогичного материала, а также фотографированием.

Технические характеристики

Напряжённость магнитного поля электромагнита 0 ... 16 000 А/м
Напряжённость магнитного поля соленоида 0 ... 16 000 А/м
Амплитуда тока в импульсе 1 000 А
Питание дефектоскопа ПМД-70:
от сети переменного тока частотой 50Hz
от источника постоянного тока амплитуда тока в импульсе

220 В

24 В
Потребляемая мощность дефектоскопа ПМД-70 250 W
Габаритные размеры дефектоскопа ПМД-70 660 x 500 x 260 мм
Масса:
дефектоскопа ПМД-70
принадлежностей

48 кг
30 кг
Температура окружающего воздуха -30 ... +50 °
Установленный срок службы до списания, лет, не менее 8
