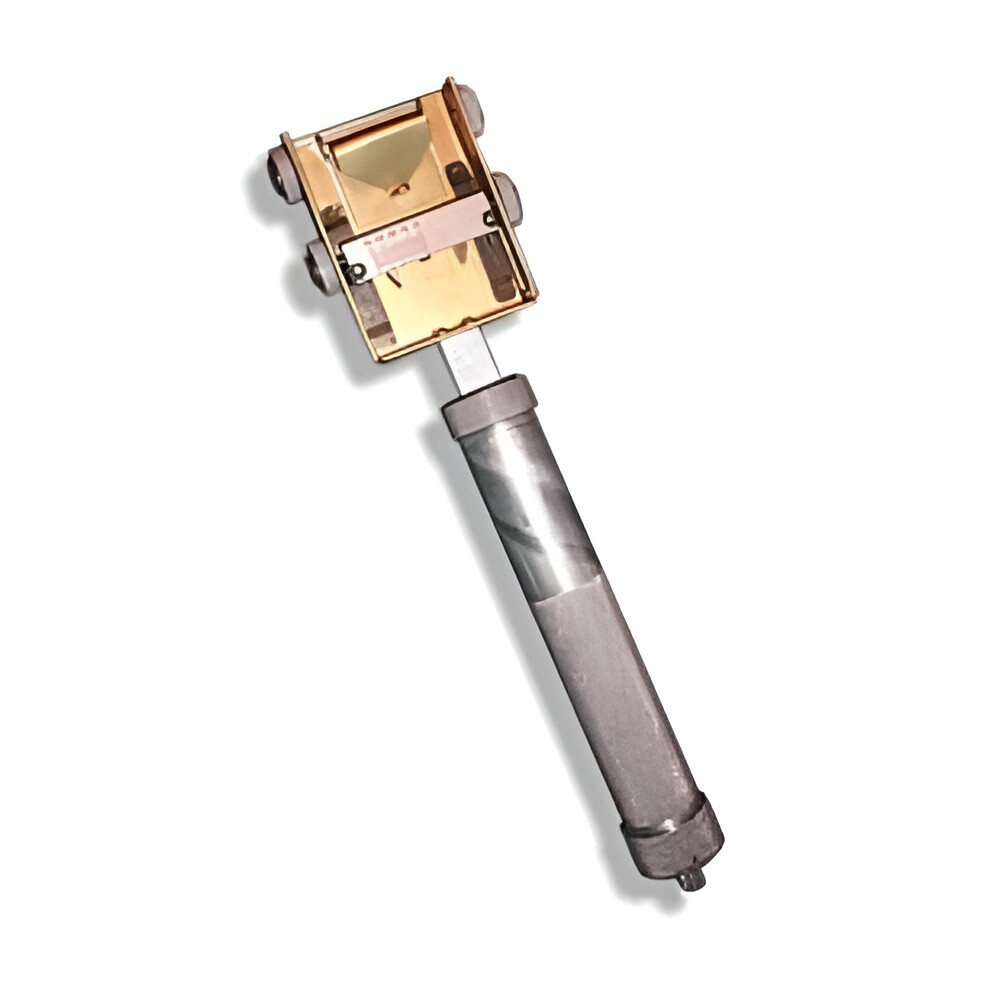

Адгезиметр АР-2М

Купить
В избранноеВ избранное
СравнитьСравнить

Документы в PDF

Адгезиметр АР-2М предназначен для контроля адгезии пленочных покрытий.

Контроль адгезии пленочных покрытий осуществляется адгезиметром АР-2М по методу А согласно, Приложения 4 ГОСТа 25812-83.

1420  мм
Максимальный диаметр трубы

Требования к образцам

  • Образцами для испытания служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83.
  • Определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м.

Аппаратура

Прибор адгезиметр АР 2 М (черт.1) состоит из корпуса (1), на котором закреплены зажим (2), для удержания полосы отслаиваемого покрытия и стальной нож (3) из двух параллельно установленных лезвий, расстояние между которыми может изменяться от 10 до 40 мм.

Для опоры на трубу и фиксации постоянного угла отслаивания приблизительно 180 градусов корпус на ролики (4), одну пару из которых можно передвигать и фиксировать в гнездах (5-9) в зависимости от Черт. 1 диаметра трубы. К корпусу прикреплен силоизмеритель с двумя последовательно расположенными пружинами (10), левая шкала — положение фиксатора (11) №1, правая шкала — положение фиксатора (11) №2.

Подготовка прибора к испытаниям

Подвижные ролики устанавливают на приборе в соответствующие гнезда в зависимости от диаметра трубы.

Ножи, закрепленные на корпусе прибора, опускают и их помощью вырезают полосу защитного
покрытия шириной от 10 до 40 мм в зависимости от ожидаемой величины адгезии (см. табл.1 настоящего стандарта):

  • при величине адгезии от 30 до 40 Н/см (от 3 до 4 кгс/см) ширина полосы 10-15 мм;
  • при величине адгезии от 1 до 5 Н/см (от 0,1 до 0,5 кгс/см) - 30-40 мм.

Стальным ножом надрезают конец вырезанной полосы, приподнимают его и закрепляют в зажиме прибора.

Прибор устанавливается на трубу с защитным покрытием, добиваясь ее контакта со всеми роликами.

Проведение испытаний

Передвигая прибор по трубе, проводят отслаивание надрезанной полосы на длину 100 мм, измеряя устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный характер разрушений — обнажение до металла; когезионный характер разрушений — отслаивание по подклеивающему слою или по грунтовке; смешанный характер разрушений — совмещение адгезионного и когезионного характера разрушений).

Адгезию защитных покрытий (А) , Н/см (кгс/см), определяют по формуле: А= F/ b, где F - усилие отслаивания, Н (кгс); b — ширина отслаиваемой ленты, см.

Обработка результатов испытаний

  • За величину адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с погрешностью до 0,1 Н/см (0,1 кгс/см).
  • Запись результата измерения проводят по форме 1.
