RusRobot RR-120-2900

Купить

Задать вопрос о товаре

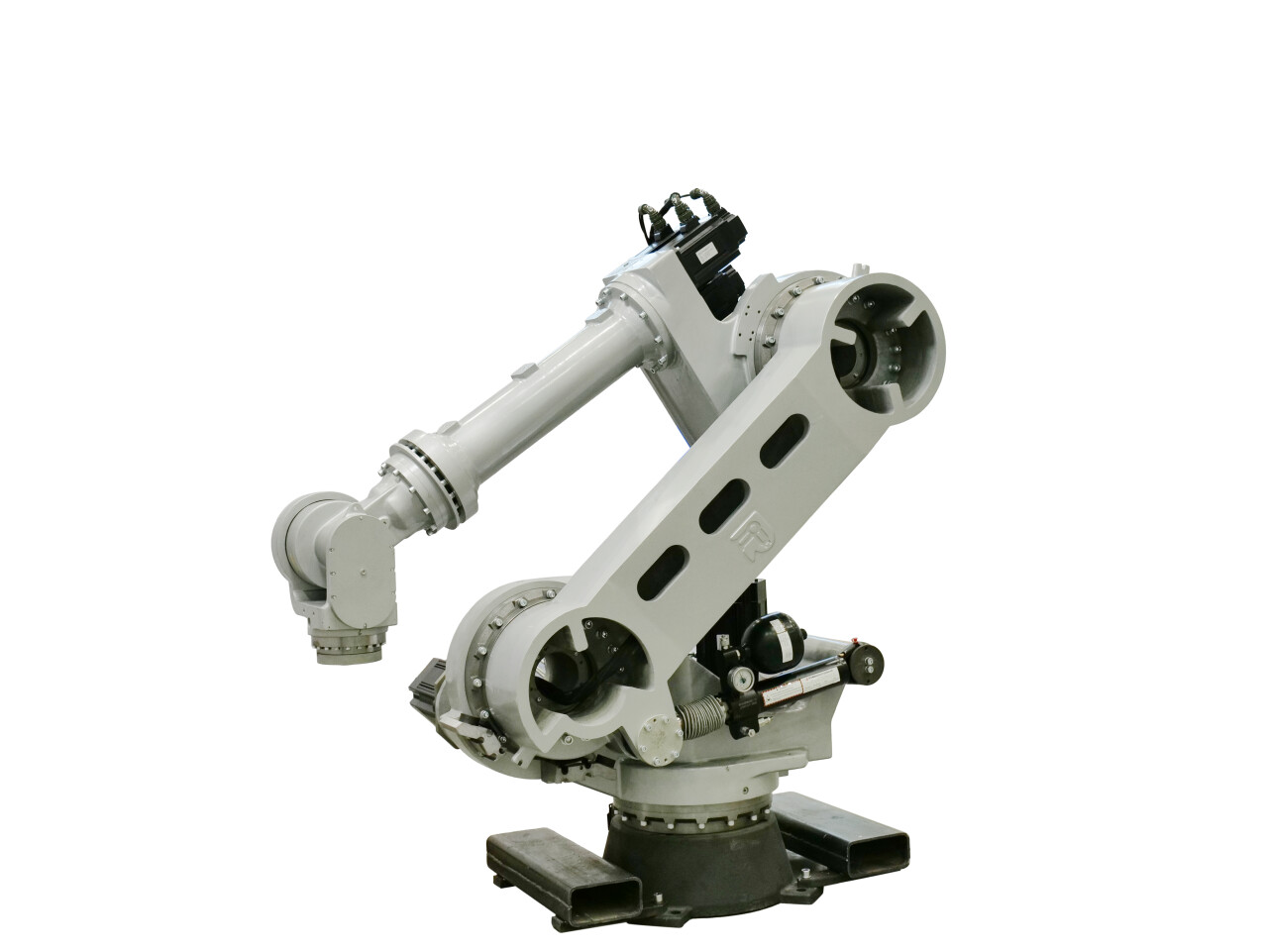

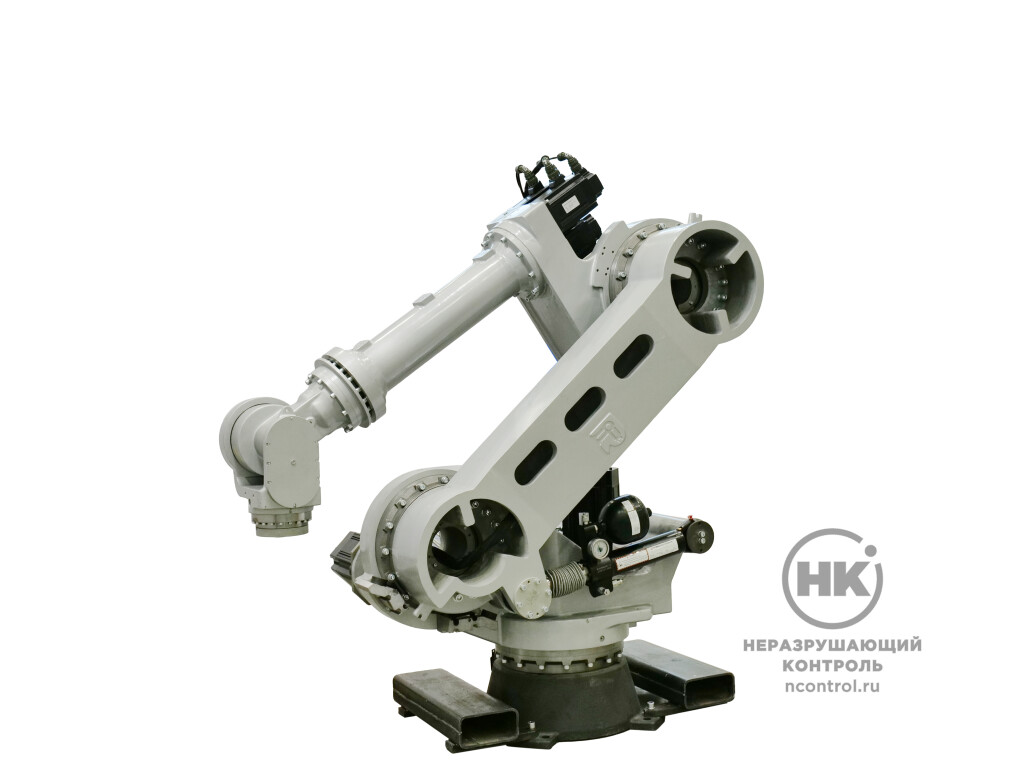

RusRobot RR-120-2900 — промышленный шестиосевой робот-манипулятор для перемещения и позиционирования объектов, обслуживания станков с ЧПУ и другого автоматизированного оборудования. Робот может применяться для автоматизации производственных операций в машиностроении, металлообработке, кузнечном и автомобильном производстве, а также использоваться в составе роботизированных комплексов неразрушающего контроля.

RusRobot RR-120-2900 рассчитан на выполнение операций, связанных с перемещением объектов в рабочем пространстве и их подачей между различными технологическими зонами. Шесть осей позволяют изменять положение и ориентацию рабочего органа и формировать необходимую траекторию движения.

Робот может работать совместно со станками с ЧПУ и другими автоматизированными системами. Программируемый цикл позволяет задавать последовательность перемещений и повторять её при обработке серии однотипных изделий.

Гидрокомпенсатор веса предназначен для компенсации нагрузки в механизме робота и является одной из конструктивных особенностей данной модели.

В задачах неразрушающего контроля RR-120-2900 может использоваться как часть автоматизированного комплекса. Робот может обеспечивать подачу изделия в рабочую зону, его позиционирование и перемещение между отдельными этапами технологического или контрольного процесса.

2,9 м
большая рабочая зона и досягаемость

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Работа робота осуществляется по заданной программе. Система управления формирует последовательность движений по шести осям, обеспечивая необходимое положение и ориентацию рабочего органа.
В зависимости от задачи робот может захватывать и перемещать объект, устанавливать его в заданное положение, передавать между рабочими зонами или взаимодействовать с автоматизированным оборудованием. Запрограммированная последовательность может повторяться для каждого рабочего цикла.

Преимущества

Досягаемость 2900 мм — работа с объектами, расположенными на значительном расстоянии от основания робота, и охват большой рабочей зоны.
6 степеней свободы — большая свобода перемещений.
Гидрокомпенсатор веса — компенсация нагрузки при перемещении объектов.
Программируемые траектории — заданная последовательность перемещений может воспроизводиться от цикла к циклу.
Интеграция с автоматизированным оборудованием — возможность использования совместно со станками с ЧПУ и другими производственными системами.
Русскоязычное программное обеспечение управления.
Удобное техническое обслуживание — тавотницы для быстрой подачи смазки в редукторы.

Отрасли и типовые задачи

RusRobot RR-120-2900 может применяться для автоматизации производственных и контрольных операций:

Неразрушающий контроль: подача и позиционирование изделий, перемещение объектов между рабочими зонами, автоматизация повторяемых операций при серийном контроле.
Машиностроение: перемещение деталей между технологическими операциями, обслуживание автоматизированного оборудования, загрузка и выгрузка изделий.
Металлообработка: автоматизация операций с металлическими деталями и заготовками, передача изделий между станками и рабочими зонами.
Кузнечное производство: перемещение и позиционирование заготовок и готовых деталей.
Автомобильная промышленность: автоматизация операций с деталями и обслуживание производственного оборудования.
Автоматизированные производственные линии: перемещение объектов между отдельными технологическими участками и выполнение заданных циклов.

В сфере НК робот позволяет перенести часть операций с изделиями с ручного управления на программируемый цикл, что особенно востребовано при повторяемом контроле однотипных деталей.

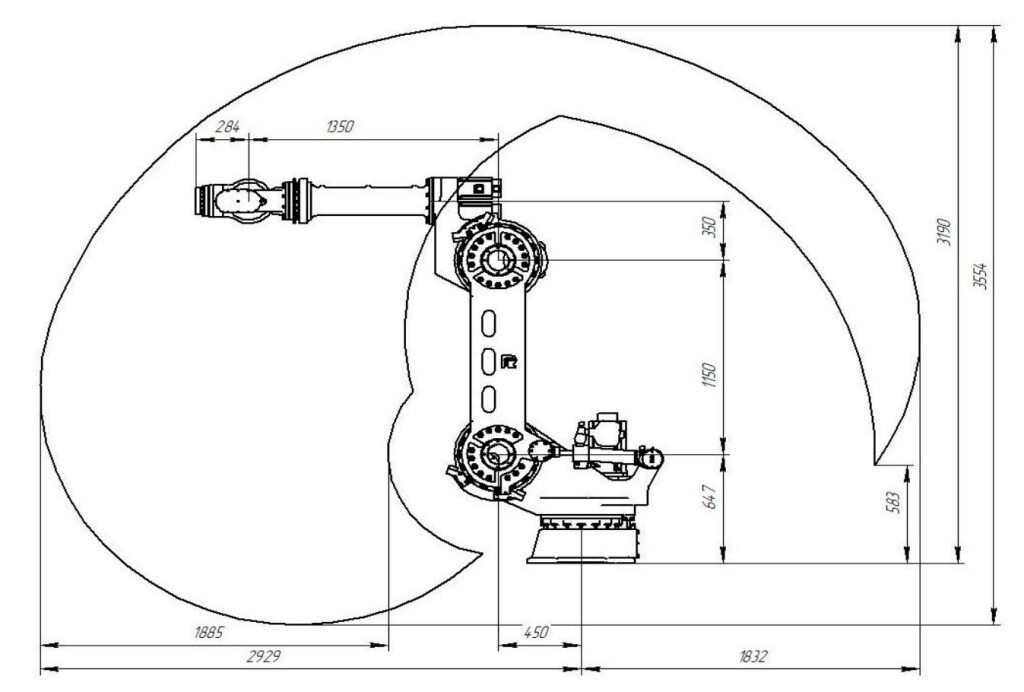

Рабочие зоны

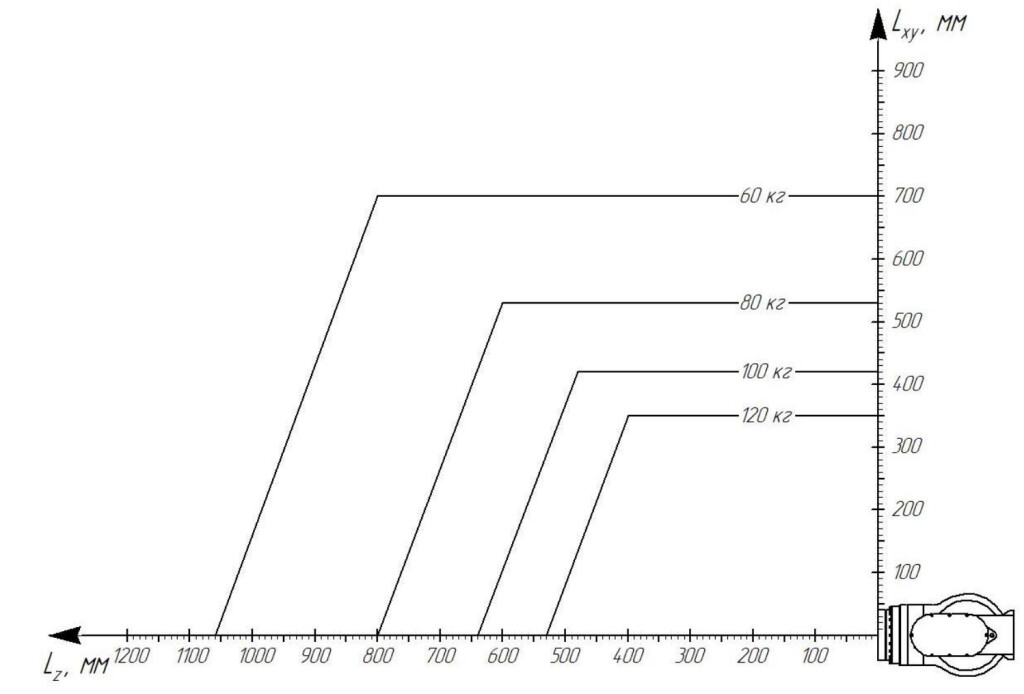

Нагрузочная диаграмма робота

RusRobot RR-120-2900 фото 3

Комплектация

Робот-манипулятор промышленный шестиосевой RusRobot RR-120-2900
Контроллер робота
Сенсорный пульт управления
Комплект кабелей
Палец юстировочный

Технические характеристики

	RR-120-2900
Грузоподъемность, кг	120
Досягаемость, мм	2900
Количество осей, шт	6
Скорость вращения осей, об/мин А1 А2 А3 А4 А5 А6	15 10 10 20 16 35
Диапазоны вращения по осям А1 А2 А3 А4 А5 А6	±175° от -50° до +70° от -150° до +80° ±180° ±105° ±360°
Повторяемость, мм	±0,4
Напряжение питания, В	380
Частота сети, Гц	50
Мощность, кВт	18
Масса, кг	1200
Температура окружающей среды, °С	от +0 до +45
Относительная влажность воздуха, % постоянно кратковременно	65 85
Допустимый угол наклона основания не более	1°
Габаритные размеры в транспортировочном положении, мм	1735х1070х1900
