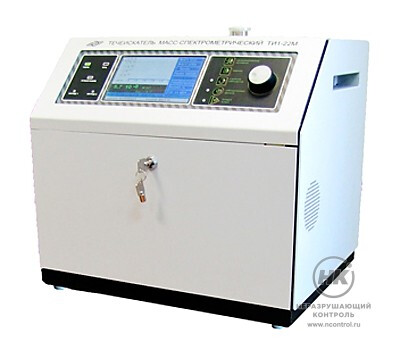

Масс-спектрометрический гелиевый течеискатель ТИ1-22М «Цеолит»

Течеискатель ТИ1-22М предназначен для испытаний систем и объектов с повышенными требованиями к герметичности. Прибор снабжён цеолитовым насосом и ориентирован на работу в режиме накопления гелия. Снят с производства. Замена — течеискатель МС-4.

Прибор обеспечивает все способы контроля герметичности масс-спектрометрическим методом с применением гелия в качестве пробного газа согласно ГОСТ 28517-90. Способен выявить течи потоком до 7⋅10-14 м3Па/сек в производственных условиях.

Области применения

Выявление и локализация течей и контроль герметичности различных газонаполненных объектов и изделий; электровакуумных, полупроводниковых и других герметизируемых малогабаритных приборов, их узлов и деталей; вакуумных систем и вакууммированных объектов в процессе их изготовления и эксплуатации.

Режимы работы

Высокая чувствительность течеискателя обеспечивается уникальной откачной вакуумной системой прибора, которая содержит форвакуумный насос (сухой или масляный), гибридный турбомолекулярный насос, адсорбционный цеолитовый насос и азотную ловушку. Течеискатель работает в режимах «Без накопления» (противоток и прямоток), «Щуп» и «Накопление».

24  часа
Время непрервыной
работы

Особенности

  • используется охлаждаемая азотная ловушка ёмкостью 1 л и действием одной заправки жидкого азота в течение 16 часов;
  • защита испытуемых изделий от проникновения паров рабочих жидкостей насосов;
  • азотная ловушка обеспечивает рабочее давление в камере анализатора;
  • автоматическое управление включением насосов, клапанов, накалом ионного источника;
  • визуализация сигнала ЭУ на экране прибора, сохранение измеренных значений;
  • подстройка ускоряющего напряжения на «пик гелия».

Технические характеристики

Диапазон выявляемых потоков гелия от 7⋅10-14 до 1⋅10-5 м3Па/сек
Порог чувствительности течеискателя при высокочувствительных испытаниях (откачка цеолитовым насосом) с подачей гелия в течение 1 мин, не более 7⋅10-14 м3Па/сек
Порог чувствительности течеискателя при предварительных испытаниях
(откачка турбомолекулярным насосом), не более
5⋅10-13 м3Па/сек
Порог чувствительности течеискателя при испытаниях способом щупа, не более 1⋅10-9 м3Па/сек
Время отклика по входу, не более 1 сек
Время отклика с щупом 10 м 10±1 сек
Произволительность турбомолекулярного насоса по гелию 50 л/сек

Время выхода на рабочий режим (предварительные испытания/высокочувствительные испытания) 1/120 мин
Статическая и динамическая компенсация фонового сигнала есть
Сенсорное и ручное управление с помощью энкодера есть
Нелинейность накопления гелия в высоковакуумном объёме течеискателя, изолированном от турбомолекулярного насоса, не более 3%
Температура эксплуатации +10...+35 °С
Напряжение питания 220±22 В
Потребляемая мощность, не более 400 Вт
Габаритные размеры течеискателя с блоком захолаживания 478×480×321 мм
