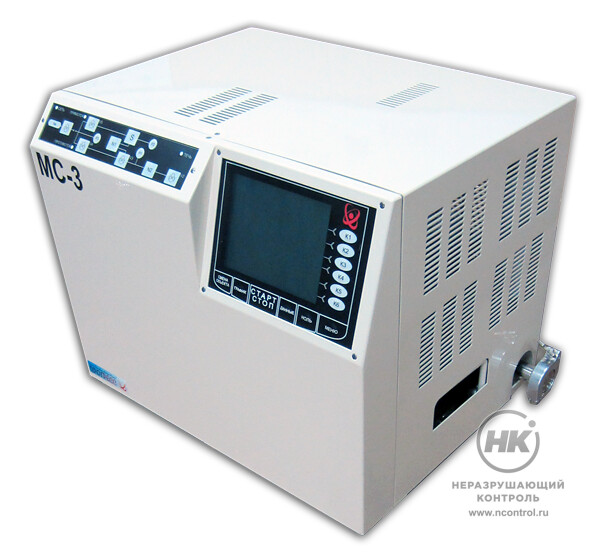

Масс-спектрометрический гелиевый течеискатель МС-3

Товар снят
с производства

Масс-спектрометрический гелиевый течеискатель МС-3 предназначен для определения параметров герметичности вакуумного оборудования, допускающего откачку внутренней полости, либо заполненного пробным газом. Может эксплуатироваться в автоматическом и ручном режимах.

Течеискатель является комбинированным и позволяет работать всеми способами масс-спектрометрического метода контроля герметичности (согласно ГОСТ, ISO). Имеет режим байпасной откачки.

В качестве пробного газа используется ⁴He (³He, H²).

24 часа
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Информационный буклет

Особенности

возможность ручной установки значений: тока эмиссии катода, ускоряющего напряжения (Ua), порога регистрации течи, текущего времени вчасах и минутах;
тестирование узлов при включении и в процессе работы автоматически с индикацией на экране;
быстрая смена объекта нажатием одной кнопки без остановки течеискателя;
звуковая, цифровая, световая индикация течи;
двухкатодная масс-спектрометрическая ячейка;
возможность переключения рабочего катода;
мнемосхема со светодиодной индикацией;
автокомпенсация фона;
возможность установки автоматической блокировки по давлению: в форвакуумной линии, в камере масс-спектрометрического анализатора;
оnline-отображение потоков натекания вцифровом и графическом (диаграмма) виде;
масс-спектрометрический анализатор с 180° углом поворота;
автокалибровка по внешней и внутренней эталонной течи;
ресурс квазихолодного катода до 3000 часов;
защита анализатора от избытка по гелию;
возможность выбора единиц измерения.

Технические характеристики

Диапазон регистрируемых потоков	от 1,0 до 5,0⋅10^-13 м³Па/сек
Минимальный регистрируемый поток в режиме противотока	7⋅10^-12 м³Па/сек
Минимальный регистрируемый поток сполнопоточным щупом	5⋅10^-9м³Па/сек
Время отклика:
– по входу	0,5 сек
– со щупом 10 метров	3±1 сек
Скорость высоковакуумной откачки по воздуху/гелию	60/10л/сек
Максимальное рабочее давление на входном фланце при полностью открытом фланце	10 000 Па
Предельное рабочее давление при стабилизации давления внешним откачным агрегатом	любое
Производительность форвакуумного насоса	1 м³/час
Время выхода в режим готовности (первично/повторно)	3/1 мин
Время непрерывной работы	24 часа
Тип присоединительного фланца	КF-25 ДУ
Напряжение питания	220+22 В
Частота	50 Гц
Потребляемая мощность	0,4 кВт
Габаритные размеры	470×350×360 мм
Вес	28 кг
