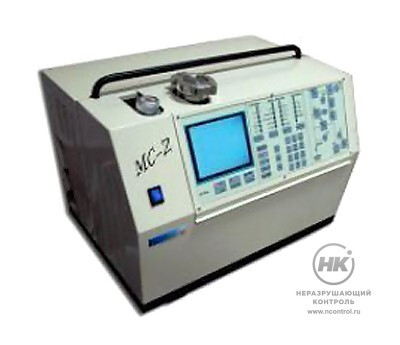

Масс-спектрометрический гелиевый течеискатель МС-2

Течеискатель МС-2 — полуавтоматический универсальный гелиевый масспектрометрический прибор, обеспечивающий контроль герметичности во всех режимах, включая байпасную откачку. Надёжен, прост в эксплуатации и обслуживании. Снят с производства. Замена — течеискатель МС-4.

Предназначен для испытаний на герметичность различных систем и объектов, допускающих откачку внутренней полости, либо заполненных пробным газом, и обнаружения мест нарушения герметичности. В качестве пробного газа используется 4He (2He, 3He).

Может эксплуатироваться в ручном и полуавтоматическом режимах. Комбинированный прибор: позволяет работать в режиме «прямого потока» и «противотока». Имеет режим байпасной откачки.

3  м3/час
Производительность форнасоса

Особенности

  • гибридный высоковакуумный насос, не восприимчивый к внешним динамическим воздействиям и не требующий смазки;
  • система сигнализации обнаружения заданного уровня течи, выбор браковочного признака;
  • двухкатодная масс-спектрометрическая ячейка с автопереключением на запасной катод;
  • автокалибровка по внешней и внутренней эталонной печи;
  • позволяет откачивать любые вакуумные объёмы;
  • квазисенсорное управление;



  • автоблокировка системы при аварийном выключении питания или нарушениии герметичности по входу;
  • тестирование узлов при включении и в процессе работы автоматически с индикацией на экране;
  • система автоматической очистки от остаточного фона гелия;
  • квази-холодные катоды, ресурс 1000 – 4000 часов;
  • работает без применения азотной ловушки.

Технические характеристики

Минимальный регистрируемый поток в режиме прямотока 5⋅10-13 м3Па/сек
Минимальный регистрируемый поток в режиме противотока 7⋅10-12 м3Па/сек
Минимальный регистрируемый поток с полнопоточным щупом, в режиме противотока 5⋅10-9 м3Па/сек
Производительность форнасоса 3 м3/час
Производительность гибридного турбонасоса ВНГТ-5, по гелию (Не) 10 л/сек
Предельное давление 5⋅10-7 мм.рт.ст.
Максимальное рабочее давление на входном фланце 10000 Па
Время реакции на поток (Не) на входе течеискателя 1 сек
Время реакции на поток с полнопоточным щупом (длиной 10 м) 3 сек
Выход на режим готовности (первично/повторно) 5/3 мин
Время непрерывной работы 24 часа
Тип присоединительного фланца КF-25 ДУ
Напряжение питания 220+22 В
Частота 50 Гц
Потребляемая мощность 0,4 кВт
Габаритные размеры 604×414×440 мм
Вес 40 кг
