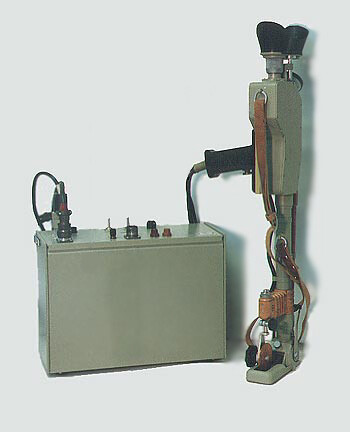

Переносной стилоскоп СЛП-1

Купить
В избранноеВ избранное
СравнитьСравнить

СЛП-1 — переносной универсальный стилоскоп, позволяющий осуществлять быстрый визуальный качественный и полуколичественный анализ самых распространенных марок легированной стали, а также цветных сплавов по спектрам их излучения. Результаты выявляются методом спектрального анализа.

Количество элементов, которые способен определить СЛП-1 может увеличиваться, так как существуют таблицы аналитических признаков, составленные для выявления в сталях таких элементов, как Cr, W, Mn, V, Ni, Mo, Co, Al, Ti, Nb, Zr, Si, Cu; в медных сплавах - Zn, Ni, Mn, Fe, Pb, Sn, Al, Be, Si; в алюминиевых и других сплавах - Mg, Cu, Mn, Fe, Si, Zn. Таким образом, возможности анализа с СЛП-1 значительно расширяются.



390 - 670 нм
Диапазон спектра

Документы в PDF

Принцип действия

По принципу действия стилоскоп аналогичен стилоскопам других конструкции. Между двумя электродами, одним из которых является анализируемый объект, а другим постоянный электрод стилоскопа (дисковый-медный или стержневой-стальной), зажигается дуга или искра, вследствие чего междуэлектродный промежуток заполняется светящимися парами материалов электродов.

Лучи света от дуги направляются в спектральный аппарат через конденсор и узкую щель. Образующийся линейчатый спектр рассматривают при помощи окуляра и устанавливают присутствие в спектре характерных спектральных линий определяемых элементов. Наблюдаемый через окуляр спектр содержит линии основного элемента пробы и электрода стилоскопа и линии примесей, имеющихся в анализируемой пробе.

Наличие линий того или иного элемента в спектре свидетельствует о присутствии этого элемента и анализируемом объекте; отсутствие линий является признаком того, что искомого элемента в анализируемом объекте в количествах, доступных для определения с помощью стилоскопа, нет. Для большинства перечисленных выше элементов эти линии не являются в спектре при концентрациях порядка нескольких десятых и сотых долей процента.

Концентрация анализируемого элемента определяется с помощью спектральных таблиц по сравнительной интенсивности свечения его характерных линий и линии основного элемента.

Особенности

  • с помощью универсального переносного стилоскопа СЛП-1 анализируется крупногабаритный металл, металлолом, крупные поковки, громоздкие агрегаты, детали крупногабаритных агрегатов, а также машины без предварительной разборки;
  • анализ проводится на месте расположения исследуемых объектов;
  • СЛП-1 позволяет успешно осуществлять аналитические работы в полевых условиях в ремонтных мастерских, в тех случаях, когда объект не имеет возможности исследования на стационарном стилоскопе;
  • стилоскоп СЛП-1 осуществляет анализ без повреждения объекта;
  • данный стилоскоп может использоваться и в качестве стационарного прибора, если его закрепить на какой-либо подставке;
  • СЛП-1 применяется в производственных условиях, на открытом воздухе (в сухую погоду под навесом);
  • стилоскоп СЛП-1 дает большую альтернативу стационарному стилоскопу СЛ-13 (СПЕКТР).

Технические характеристики

Рабочий диапазон спектра390-670 нм
Предел разрешения
—прибор допускает раздельное наблюдение спектральных линий, нм

519,146

519,235

Увеличение зрительной трубы11,2х (расчетное)
Угол расхождения крайних лучей10°56
Диоптрийное перемещение окуляра от установки окуляра на спектральную линию459,537 нм +9...-3 мм
Размеры выходного зрачка2,3 х 1,2
Фокусное расстояние
—объектива322,2 мм
—окуляра28,8 мм
Габаритные размеры стилоскопа190 х 180 х 695 мм
Масса, кг
—стилоскопане более 6,5
—стилоскопа в укладкене более 16
Генераторустойчиво работает от сети переменного тока напряжением 110 В или 220 В с частотой 50 Гц, при колебаниях напряжения в сети -10%...+5% и частоты -2%...+2% в дуговом и искровом режиме.
Дуговой режим с силой тока6,0 - 8,0 А
Режим низковольтной искры3,0 - 4,0 А
Габаритные размеры генератора405 х 160 х 350 мм
Масса, кг
—генераторане более 25
— генератора в укладкене более 30

В настоящее время стилоскоп СЛП-1 не выпускается. Вместо него производится улучшенная модель стилоскоп СЛУ-1.
