Система охраны периметра для мобильного хранилища радиоизотопов (ЗРнИ)

Стационарное строительство экономически нецелесообразно, а обычные системы охраны не учитывают специфику радиационной безопасности. Требуется мобильное, но абсолютно надежное решение, которое одновременно закрывает физическую охрану периметра и контроль доступа к источникам ионизирующего излучения.


Задача клиента и сложность

Заказчику требовалось организовать безопасное хранение гамма-изотопов в мобильном контейнере (специальном боксе) на временной площадке.
Главная сложность — жесткие требования надзорных органов. Объект должен соответствовать пункту 133 СанПиН 2.6.4115-25, который предписывает оснащение мест временного хранения ЗРнИ техническими средствами, исключающими доступ посторонних лиц. При этом стандартные решения охраны периметра (просто сигнализация или просто видеонаблюдение) не подходят, так как не обеспечивают комплексный контроль за сохранностью самого бокса с изотопами.

Ключевые вызовы:

  1.  Нетиповая инфраструктура: временная мобильная площадка не имеет стационарных инженерных сетей.
  2.  Двойная защита: необходимо защитить периметр площадки и непосредственно контейнер с гамма-источниками.
  3.  Нормативные требования: необходимо документально подтвердить надзорным органам, что доступ к ЗРнИ технически невозможен для посторонних, а за любым проникновением следует немедленная реакция.


Наше решение

Мы спроектировали интегрированную систему безопасности для мобильного хранилища, построенную на принципе единого центра мониторинга. Основная идея — собрать всю инфраструктуру охраны в одной среде, чтобы диспетчер мог контролировать ситуацию, не переключаясь между разными интерфейсами.

В состав решения вошли:

  •  Ограждение периметра с интегрированными средствами контроля доступа и контрольно-пропускной пункт

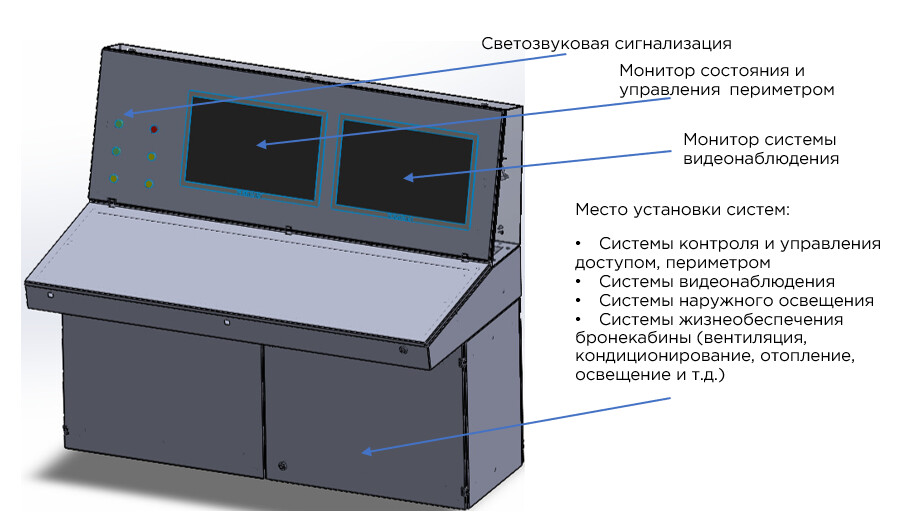

  •  Бронекабина оператора
  •  Система электроснабжения и резервирования
  •  Система видеонаблюдения — камеры по периметру площадки.
  •  Система охранной сигнализации — датчики изменения положения дверей, движения и вибрации на ограждении периметра и на самом контейнере с изотопами.
  •  Системы радиационного контроля среды
  •  Система контроля доступа (СКУД) исключает несанкционированное проникновение в зону хранения.
  •  Инженерная SCADA-система — сбор данных со всех датчиков, камер и СКУД в единый диспетчерский центр.

Ключевая особенность подхода:

Вся информация выведена на один экран оператора (диспетчера). Интеграция выполнена таким образом, что при срабатывании любого датчика (периметр, доступ к боксу, радиационный фон) SCADA-система автоматически подтягивает изображение с соответствующих камер и фиксирует событие в цифровом журнале. Это позволяет персоналу реагировать мгновенно, а не разбираться в разрозненных системах. Учитывая временный характер объекта и требования к автономности, мы реализовали архитектуру с раздельным резервированием. Системы безопасности (камеры, датчики, СКУД) питаются от LiFePO₄-аккумуляторов, обеспечивающих до 24 часов работы даже при полном отключении внешней сети.


Результаты

Реализованный подход позволил создать полноценную инфраструктуру безопасности для временного объекта без потери функциональности.

Что получил заказчик:

  •  Единое окно диспетчера: оператор видит полную картину происходящего на объекте. Ему не нужно быть экспертом в пяти разных программах — вся информация о доступе, радиационной обстановке и тревогах собрана в одном месте. Регистрацией всех событий и 30-суточный архив видео.
  •  Исключение мертвых зон и ложных срабатываний: расстановка 9 камер и настройка периметровой сигнализации позволяют оператору видеть 100% периметра и моментально идентифицировать причину тревоги (человек, животное, ветка), не выходя из бронекабины.
  •  Соответствие нормам: система полностью закрывает требования СанПиН 2.6.4115-25 в части технического контроля доступа к ЗРнИ. Разработанный комплекс полностью удовлетворяет требованиям НП-034-23 (уровень защиты «Б»).
  •  Мобильность: решение легко демонтируется и разворачивается на новой площадке, сохраняя настройки безопасности.


Выводы

Разработанная архитектура интеграции периметральной охраны, СКУД и радиационного контроля в единую SCADA-среду доказала свою эффективность для временных объектов.

Где еще применимо такое решение:

  •  Мобильные лаборатории и полевые госпитали, где требуется быстрая организация зоны ограниченного доступа.
  •  Вахтовые поселки и временные строительные площадки, где хранится дорогостоящее оборудование или взрывчатые материалы.
  •  Объекты нефтегазового сектора (каротажные станции, временные склады ГСМ), где требуется контроль периметра в отрыве от стационарной инфраструктуры.
  •  Любые объекты с источниками ионизирующего излучения, где надзорные органы требуют гарантированного исключения доступа посторонних лиц.
