Опыт контроля аустенитных труб на гибкий детектор «Цифракон 1025А»

Именно с такой задачей столкнулись специалисты лаборатории — в их работе преобладают изделия из аустенита: трубопроводы диаметром 57 и 159 мм и плоские сварные соединения. Перед нами стояла задача подобрать решение, которое обеспечит более высокое качество контроля аустенита, сохранит гибкость работы в цеховых условиях и позволит отказаться от устаревших технологий.


Какую задачу решаем

Объект контроля — трубы диаметром 57 мм и 159 мм, а также пластина из аустенитной стали.
Главный запрос клиента — получить изображения сварных швов, соответствующие требованиям НТД, при сохранении удобства работы в цехе.

Опыт и методы клиента

Лаборатория заказчика использовала ранее два подхода, и у каждого были свои недостатки. Первый подход — пленка — эталонное качество, привычный, но очень трудоемкий процесс, требующий дополнительных затрат на хранение и утилизацию. Вторая технология  — запоминающие пластины (CR-технология). Этот метод сохраняет преимущества пленки, исключая косвенные затраты на пленку.

Более подробно о технологиях для рентгеновского контроля мы рассказали в статье.

Было важно найти решение, которое даст качество и удобство. В условиях цеха клиента особенно интересовала возможность применения гибкого детектора «Цифракон 1025А».


Особенности, сложности

Аустенитные стали - это отдельная глава в неразрушающем контроле. Главная проблема — высокое содержание легирующих элементов (хром, никель, молибден), плотность которых выше, чем у чистого железа.

Что это дает на практике? Более высокая плотность материала означает более сильное рассеивание излучения. Кристаллическая структура аустенита создает эффект дифракции рентгеновских лучей. В результате на снимке появляется характерный структурный шум — та самая «рябь», которая может маскировать мелкие, но опасные дефекты. При прочих равных условиях, аустенит всегда обладает повышенным фактором шума на рентгеновских изображениях, чем конструкционная сталь.

Именно здесь и раскрывается главное преимущество цифровой радиографии  с применением матричных детекторов — накопление кадров — опция, недоступная другим методам.


Нормативная документация

 •  ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»
 •  ГОСТ ISO 17636-2-2017 «Неразрушающий контроль сварных соединений. Радиографический контроль.
Часть 2. Способы рентгено- и гаммаграфического контроля с применением цифровых детекторов»


Решение

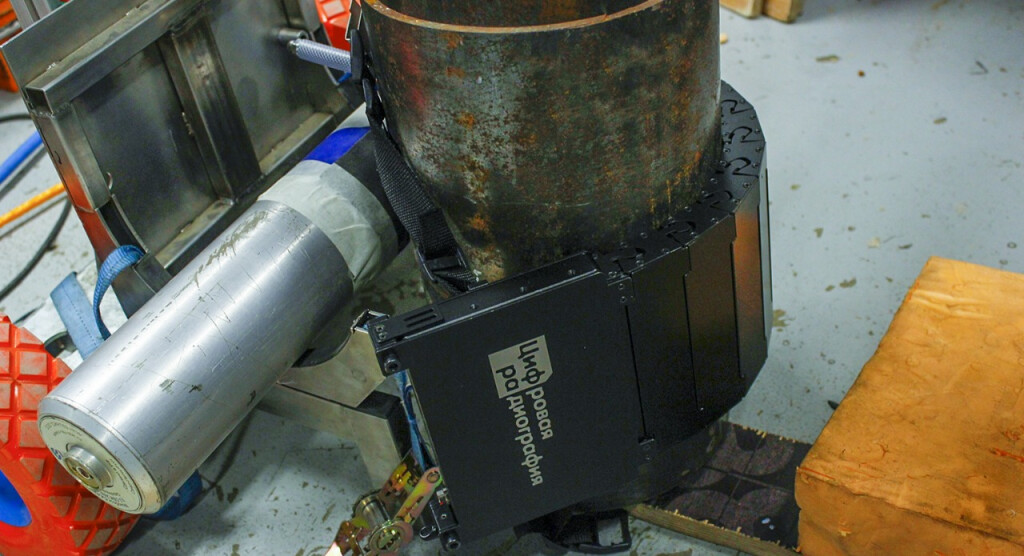

Для контроля аустенитных труб мы использовали комплекс цифровой радиографии «Цифракон 1025А» .

  •  Его главная особенность — универсальность: детектор может работать как гибкий (огибая трубы от 150 мм и более) и как плоский (для листов и больших диаметров).
  •  Гибкость позволяет сократить количество экспозиций при контроле малых диаметров по сравнению с жесткими панелями и упрощает крепление на объекте.

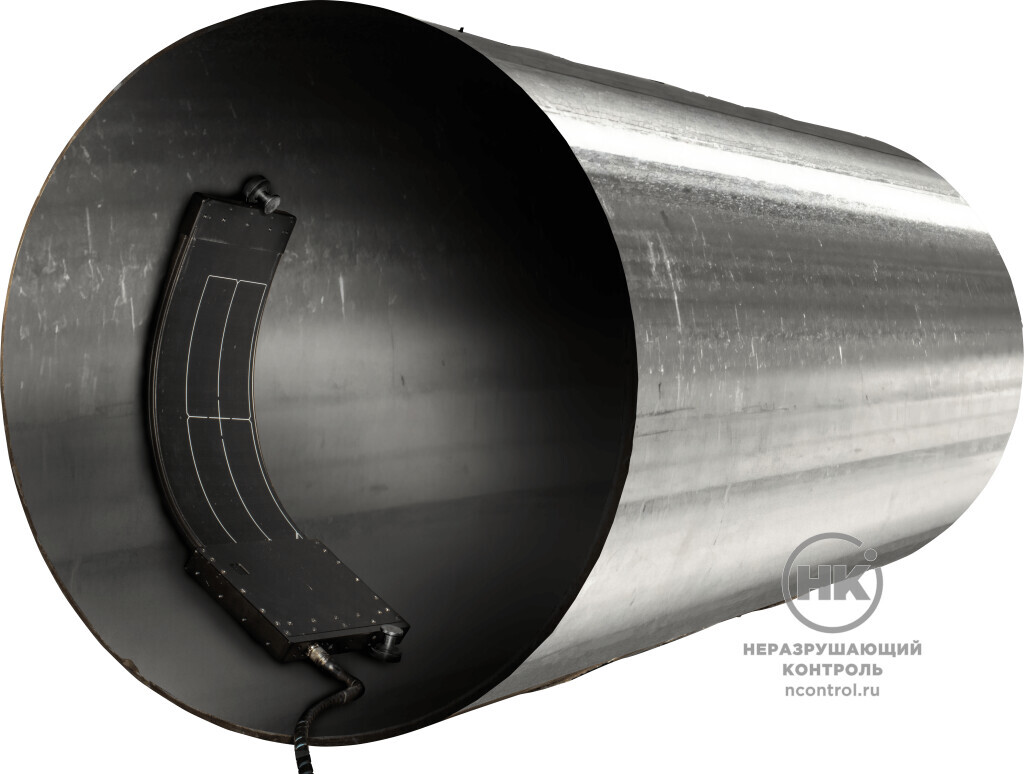

  •  Электроника вынесена за пределы чувствительной зоны, что дает возможность заводить детектор внутрь труб и емкостей.
  •  Комплекс поддерживает как беспроводной (Wi-Fi), так и проводной режимы работы для стабильности в любых условиях цеха.
  •  Но ключевое преимущество — режим накопления кадров, который эффективно минимизирует структурный шум аустенита.

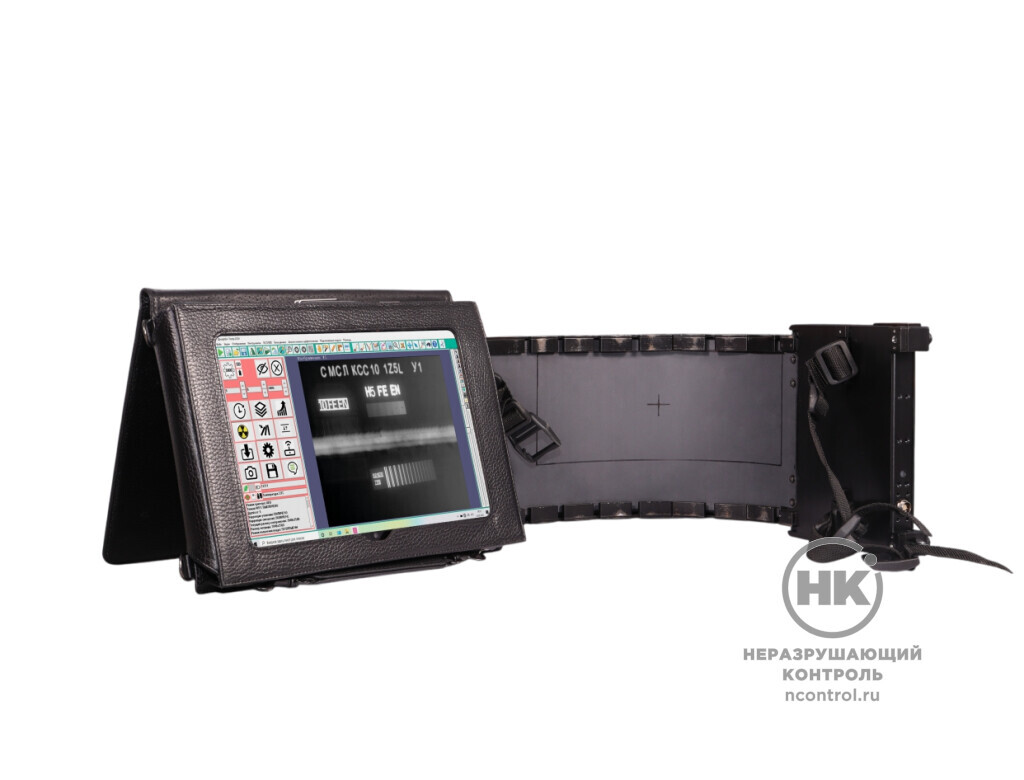

Комплекс цифровой радиографии
«Цифракон 1025 А»

Тип сцинтиллятора	Gadox
Размер пикселя, мкм	99
Размер активной области, мм	97,515 x 249,58
Габаритные размеры детектора, мм	250 x 188 x 20
Радиус изгиба, мм	от 150
Вес детектора, кг	2,5
Диапазон энергий рентгеновского излучения, кВ	40 - 450
Пылевлагозащита, климатика	IP67, - 40°С..+40°С

Комплекс цифровой радиографии
«Цифракон 1025 А»

Результаты

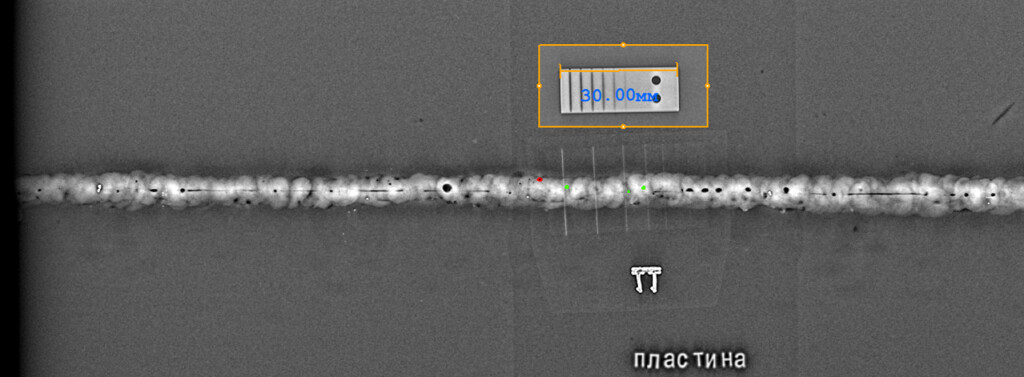

Результаты представлены далее. Качество изображений соответствует всем требования НТД.
Сотрудники лаборатории, включая тех, кто работал с аналогичными системами, были приятно удивлены.

  1.  Качество изображения на аустените: удалось добиться нужной чувствительности по эталону. Структурный шум минимизирован, дефекты визуализируются и идентифицируются однозначно.
  2.  Опытные дефектоскописты отметили, что программное обеспечение реализованы удобнее, чем в аналогичных системах.

Цифровая радиография на базе детектора «Цифракон 1025A» полностью решает поставленные задачи по контролю аустенитных труб, обеспечивая оперативность получения результата и высокую чувствительность.
