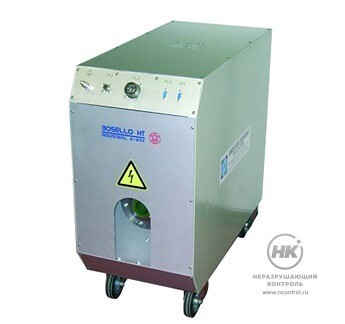

Стационарный рентгеновский аппарат Bosello 350

Стационарный рентгеновский аппарат Bosello 350 относится к серии высоко стабилизированных рентгеновских аппаратов кабельного типа, отвечающих самым высоким требованиям для промышленной радиографии. Напряжение на катоде 350 кВ. Охлаждение анода — масляное.

Стационарный рентгеновский аппарат Bosello 350 оснащён металлокерамической рентгеновской трубкой и укомплектован катодным генератором. Высокая стабильность тока, напряжения и высокий выход рентгеновского излучения достигаются за счёт среднечастотного преобразователя. Под общим корпусом находятся: высоковольтный генератор, силовой модуль и высоковольтный блок. Система охлаждения — масляная с замкнутыми контурами.

Компактности генератора удалось добиться при помощи технологии, использующей набор блоков. Предварительно они были залиты твердым компаундом и помещены в масло. При такой конструкции в случае необходимости ремонта генератора не требуется дегазации масла, поэтому ремонт возможен на территории заказчика.

Пульт управления работает в 6 режимах: прогрев, режим радиографии, режим радиоскопии, режим поддержания номинальной мощности, ручной режим и дистанционное управление через RS232.

350  кВ
Номинальное напряжение рентгеновской трубки

Особенности

  • память пульта управления запоминает до 100 программ просвечивания;
  • стабильность тока и напряжения — 0,1 %;
  • встроенная система диагностики;
  • длина высоковольтного кабеля может варьироваться от 5 до 15 метров;
  • кабель снабжён конусными разъёмами R24
    либо R28.

Комплектация

  • генератор высокого напряжения;
  • металлокерамическая трубка;
  • кабель высокого напряжения длиной 10 м;



  • масляная система охлаждения с замкнутым контуром;
  • панель управления.

Технические характеристики

Тип рентгеновской трубки                                                 MXR 350/23 MXR  350/26
Номинальное напряжение рентгеновской трубки 350 кВ 350 кВ
Постоянная мощность 640/1600 Вт 1500/4200 Вт
Максимальная сила тока в нити накала 4,9/4,6 мА 4,9/4,6 мА
Напряжение нити накала 3,0/6,8 В 2,6/6,4 В
Размер фокуса с соответствии с EN 12543 d 1,9/3,6 мм d 3,0/5,5 мм
Свойственная фильтрация 3 мм Be 3 мм Be
Материал элемента накала трубки Вольфрам Вольфрам
Угол наклона луча 20° 20°
Зона излучения 40° 40°
Способ охлаждения Масло Масло
Максимальная скорость потока в системе охлаждения 14 л/мин 14 л/мин
Вес трубки 40 кг 40 кг
Производитель
Bosello High Technology
