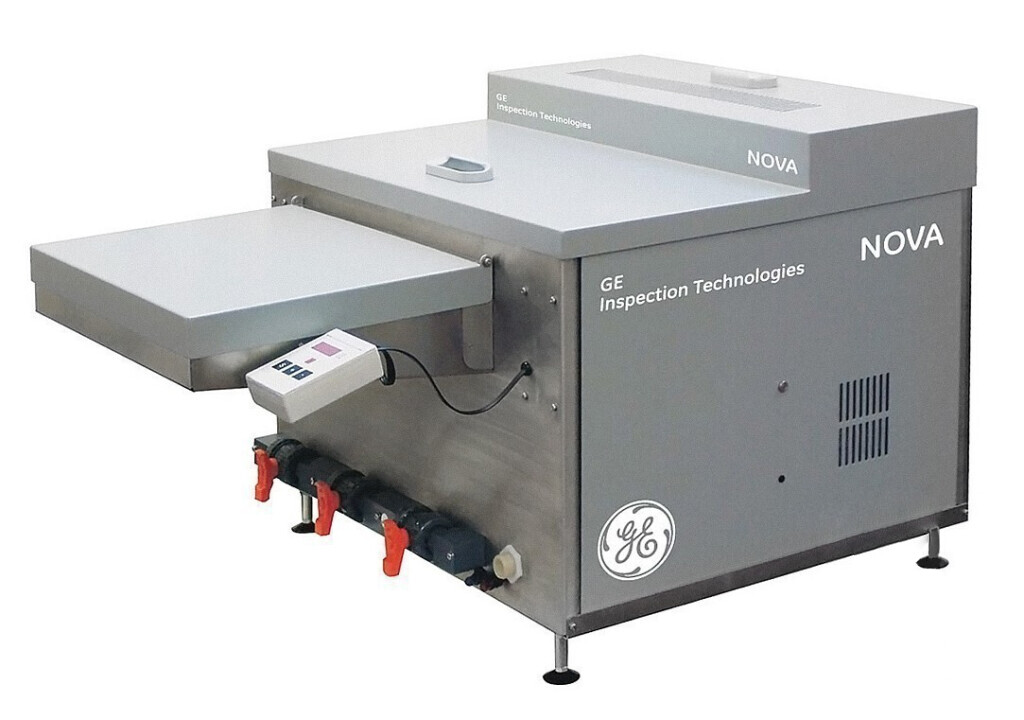

Настольная проявочная машина Agfa NOVA

Купить
В избранноеВ избранное
СравнитьСравнить

Автоматическая проявочная машина Agfa Structurix NOVA сочетает в себе компактность, экономичность и производительность. Используется для проявки рентгеновских плёнок в области промышленного неразрушающего контроля. Максимальная ширина обрабатываемой плёнки составляет 43 см, по длине ограничений нет.

Для установки проявочной машины Agfa Structurix NOVA требуется всего 0,4 м2 пространства. Конструкция из нержавеющей стали, алюминия и ПВХ обеспечивает мобильность устройства и небольшой вес — 80 кг для базовой комплектации. Возможно как настольное расположение, так и на специальной подставке.

Стандартная светонепроницаемая крышка позволяет оператору выполнять другие задачи во время процесса проявки, а также предотвращает попадание пылевых частиц, повреждение или царапание плёнки. При снятии крышки машина автоматически отключается.

Инфракрасная сушильная система обеспечивает равномерную сушку плёнки и снижает накопление тёплого воздуха в тёмной комнате до абсолютного минимума. Благодаря этому температура рабочей среды остаётся комфортной для пользователя. В таблице ниже можно увидеть полные технические характеристики проявочной машины.

0,4  м2
Площадь для установки проявочной машины

Схема внутреннего устройства проявочной машины Agfa Structurix NOVAСхема внутреннего устройства проявочной машины Agfa Structurix NOVA

Контроль состояния растворов

Agfa Structurix NOVA оснащена функцией автоматического запуска и остановки. Обнаружение плёнки происходит с помощью пяти сканирующих роликов. Благодаря этому пополнение рабочих растворов осуществляется автоматически, в зависимости от количества плёнки, прошедшей через ролики. Дисплей на пульте управления отображает текущие параметры обработки, а индикатор OK указывает, когда можно вставить следующую плёнку.

Включенная проявочная машина полностью готова к использованию, даже после нескольких часов простоя. Микропроцессор даёт команду к перемешиванию и поддержанию оптимального состояния химикатов. Это гарантирует свежесть и стабильность растворов в баках для обеспечения высокого качества изображения с первого и до последнего запуска устройства.

Защита от перегрева

Резервуары для проявителя и фиксажа проявочной машины Agfa Structurix NOVA оснащены системой защиты от перегрева. Нагревательный элемент автоматически отключается при запуске машины с пустыми резервуарами. Поэтому перед включением устройства убедитесь в том, что ёмкости с химикатами и водой наполнены. Это также позволяет предотвратить холостую работу насосов проявителя и фиксажа. Для того, чтобы снова начался нагрев, используйте переключатель с боковой стороны проявочной машины.

Схема соединений Agfa Structurix NOVA

A. Выпускное отверстие с краном для проявителя.
Шланг 16×4 мм / 19×4 мм, армированный волокном,
цвет — прозрачный / красный.

B. Выпускное отверстие с краном для фиксажа.
Шланг 16×4 мм / 19×4 мм, армированный волокном,
цвет — прозрачный / синий.

C. Выпускное отверстие с краном для воды.
Шланг 16×4 мм / 19×4 мм, армированный волокном,
цвет — прозрачный.

D. Соединение для подачи фиксажа к обновляющему насосу. Шланг фиксажа 10×3 мм, армированный волокном, цвет — синий.

E. Соединение для подачи проявителя к обновляющему насосу. Шланг проявителя 10×3 мм, армированный волокном, цвет — красный.

F. Водоснабжение. Предохранительный шланг для подачи воды высокого давления, соединение 3/4".

Подключение Agfa Structurix NOVA

Подключение к электросети

Проявочная машина Agfa Structurix NOVA имеет встроенную адаптивную электронику, которая соответствует стандарту plug and play. Это позволяет подключить её к любой традиционной розетке, которая поддерживает один из международных нормативов напряжения. Система управления питанием позволяет снизить энергопотребление и обеспечить значительную экономию средств на протяжении всего срока службы проявочной машины.



Подключение Agfa Structurix NOVA к электросети
Соедините с сетевым кабелем подходящий штепсель

Документы в PDF

Особенности

  • автоматическое обновление и экономичный расход реактивов в ходе процесса сканирования поверхности плёнки;
  • цифровой дисплей для контроля и программирования параметров проявки;
  • легкодоступные для замены и чистки внутренние части конструкции;
  • высокое качество проявленной плёнки с первого запуска;
  • немедленная готовность к работе даже после простоя;
  • индикация готовности к проявке следующей плёнки;
  • низкое тепловыделение системы сушки плёнки;
  • компактность, машина занимает всего 0,4 м2;
  • возможность как прямого, так и удалённого мониторинга, подключения к ПК и передачи данных;
  • поддержка стандарта plug and play упрощает подключение к электросети;
  • возможность подключения внешних источников реактивов и воды;
  • возможность использования фильтра с картриджами для поступающей воды;
  • небольшой вес обеспечивает мобильность устройства;
  • коррозионная стойкость конструкционных материалов;
  • максимальная потребляемая мощность 1 700 Вт;
  • низкий уровень шума в процессе работы.

Расширенная комплектация

В некоторых случаях бывает недостаточно стандартных функций проявочной машины, поэтому производитель предлагает усовершенствованную комплектацию — NOVA Comfort Kit.

Электромагнитный клапан для экономии воды и насос для её пополнения особенно актуальны в регионах, где контролируется потребление воды. Фильтр с картриджем располагается перед впускным отверстием и служит для очистки от посторонних частиц воды, поступающей в проявочную машину. Два резервуара для пополнения реактивов, ёмкостью 30 литров каждый, можно легко разместить под столом или подставкой, чтобы сэкономить место в тёмной комнате.

Кому подходит Agfa Structurix NOVA

Области применения Agfa Structurix NOVA

  • Инспекционным компаниям, которые проводят контроль на местах, когда может потребоваться несколько проявочных машин, лёгких в использовании и транспортировке.
  • Владельцам автолабораторий, где важно разместить всё необходимое для выездной работы вдоль трубопроводов, на территории нефтеперерабатывающих заводов и других объектов.
  • Компаниям с нерегулярными потребностями в проявке рентгенплёнки, с объёмом обработки от 10 до 50 плёнок в день.
  • Производственным или испытательным лабораториям, которые используют ручную обработку плёнки и ищут способы автоматизации рабочих процессов.
  • Предприятиям, нуждающимся в резервной проявочной технике для обеспечения гибкости в обработке плёнок, а также в качестве дополнения к различным цифровым решениям.

Комплексные решения

Для работы с проявочной машиной Agfa Structurix NOVA рекомендуется использовать фирменные реактивы одноимённой серии, предназначенные для автоматической обработки плёнки: проявитель Agfa G135, стартер Agfa G135-S, фиксаж Agfa G335. Линейка средств Agfa Structurix представляет собой высококачественные химикаты, полностью совместимые с проявочными машинами и обеспечивающие оптимальную производительность при обработке рентгенограмм.

Для удобства приготовления реактивов и экономии времени оператора производителем разработан Agfa Structurix NDT MIXER. Независимое автоматическое устройство оснащёно насосной системой, а также может легко подключаться к проявочной машине в качестве резервуаров пополнения.

Конструкция Agfa Structurix NOVA рассчитана на быструю очистку, и транспортировочные стойки можно промывать в проточной воде. В случае сильного загрязнения используйте специальные фирменные чистящие агенты: Agfa NDT DEVCLEAN для зоны проявителя и Agfa NDT FIXCLEAN для зон фиксажа и промывки.

Стандартная комплектация

  • проявочная машина Agfa Structurix NOVA;
  • светонепроницаемая крышка;
  • сетевой шнур;
  • документация по сервисному обслуживанию;
  • руководство по эксплуатации.

Комплект NOVA Comfort Kit

  • электромагнитный клапан для регулировки расхода воды;
  • два резервуара для пополнения, на 30 л каждый;
  • циркуляционный насос для воды;
  • фильтр для воды с картриджем.

Стандартные параметры процесса обработки

Проявочный цикл 8 мин
Скорость протяжки 20 см/мин
Время погружения в проявитель 100 с
Температура проявителя и фиксажа 28 °С
Скорость нагрева от 20 до 28 °С около 1 °С/мин
Обновление проявителя 0,9 л/м2
Обновление фиксажа 1,2 л/м2
Обновление воды 13 л/м2
Шаг сушки 4

Детали корпуса проявочной машины Agfa Structurix NOVA Вид со стороны выходного лотка                                   Вид машины без верхней крышки                                  Панель управления проявочной машиной

Технические характеристики

Проявочный цикл 1,5 – 12 мин
Время погружения в проявитель 12 – 150 с
Ширина обрабатываемой плёнки 3,5 – 43,2 см; для рулонной плёнки — от 3,5 см без ограничений по длине
Длина обрабатываемой плёнки от 12 см
Наименьший формат обрабатываемой плёнки 6×12 см
Производительность при стандартных параметрах для плёнок размером 35×43 см: 30 плёнок/час
для плёнок размером 9×12 см: 300 плёнок/час
Объём резервуаров проявитель 10 л, фиксаж 10 л, промывочная вода 10 л
Датчик уровня воды есть
Диапазон регулировки температуры проявителя и фиксажа 22 – 27 °С
Обновление проявителя 0,2 – 0,95 л/м2
Обновление фиксажа 0,5 – 1,25 л/м2
Обновление воды 0 – 15 л/м2
Тип сушки инфракрасная
Диапазон установки шага сушки 1 – 6
Подключение воды 3/4" соединение, температура мин. 5 °C
Давление воды 1,0 – 6,0 бар
Напряжение питания 100 / 120 / 200 – 208 / 230 – 240 В
Номинальный ток
8,5 / 7,5 / 6,5 / 7,3 А
Частота 50 / 60 Гц
Потребляемая мощность max. 1 700 Вт
Управление питанием интеллектуальное программное обеспечение
Уровень шума 50 дБ
Условия эксплуатации температура окружающего воздуха: от +10 до +30 °C
влажность воздуха: 30 – 80 % при +20 °C
освещённость: макс. 2 500 люкс
Габариты max. 119×68×57 см
Занимаемая площадь 0,4 м2 (63×63 см)
Масса 80 кг без растворов, 110 кг с растворами
