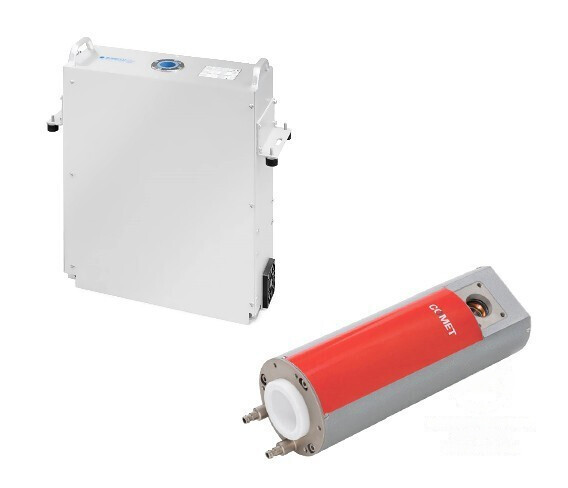

Стационарный рентгеновский аппарат Bosello 160

Стационарный рентгеновский аппарат Bosello 160 относится к серии высоко стабилизированных рентгеновских аппаратов кабельного типа, отвечающих самым высоким требованиям для промышленной радиографии. Напряжение на катоде 160 кВ. Охлаждение анода — водяное.

Стационарный рентгеновский аппарат Bosello 350 оснащён металлокерамической рентгеновской трубкой и укомплектован катодным генератором. Высокая стабильность тока, напряжения и высокий выход рентгеновского излучения достигаются за счёт среднечастотного преобразователя. Под общим корпусом находятся: высоковольтный генератор, силовой модуль и высоковольтный блок.

Компактности генератора удалось добиться при помощи технологии, использующей набор блоков. Предварительно они были залиты твердым компаундом и помещены в масло. При такой конструкции в случае необходимости ремонта генератора не требуется дегазации масла, поэтому ремонт возможен на территории заказчика.

Система охлаждения

Система охлаждения — водяная с замкнутыми контурами. Нагнетаемый вентилятор, либо штатная система водоснабжения отвечают за охлаждение хладагента.

Пульт управления

Пульт управления работает в 6 режимах: прогрев, режим радиографии, режим радиоскопии, режим поддержания номинальной мощности, ручной режим и дистанционное управление через RS232.


0,1
%

Стабильность тока
и напряжения

Особенности

  • встроенная система диагностики;
  • стабильность тока и напряжения — 0,1 %;
  • память пульта управления запоминает до 100 программ просвечивания;
  • длина высоковольтного кабеля может варьироваться от 5 до 15 метров;
  • кабель снабжен конусными разъемами R24,
    либо R28.

Комплектация

  • генератор высокого напряжения;
  • металлокерамическая трубка;
  • кабель высокого напряжения длиной 10 м;



  • водяная система охлаждения с замкнутым контуром;
  • панель управления.

Технические характеристики аппаратов

Тип рентгеновской трубки MXR-160/20 MXR-160/21 MXR-160/22 MXRP-160C MXR-160 HP/11
Номинальное напряжение рентгеновской трубки 160 кВ 160 кВ 160 кВ 160 кВ 160 кВ
Мощность 640/640 Вт 640/1600 Вт 640/3000 Вт 1000 Вт 800/1800 Вт
Размер фокуса в соответствии с EN 12543 1,0/1,0 мм 1,0/3,0 мм 1,0/5,5 мм 0,4/4,0 мм 0,4/1,0 мм
Максимальная сила тока в нити накала 4,1/4,1 А 4,1/4,2 А 4,1/4,2 А 4,2 А 4,1/4,1 А
Напряжение нити накала 4,2/4,2 В 4,2/5,5 В 3,0/5,5 В 2,7 В 2,9/7,3 В
Фильтрация 0,8 мм Be 0,8 мм Be 0,8 мм Be 0,5 мм Ti + 2,0 мм H2O
+ 2,0 мм Al
0,8 мм Be
Исследуемый материал Вольфрам Вольфрам Вольфрам Вольфрам Вольфрам
Зона излучения 40° 40° 40° 360° × 40° 40° × 30°
Максимальная утечка радиации 2,5 мЗв/час 2,5 мЗв/час 2,5 мЗв/час 2,5 мЗв/час 2,5 мЗв/час
Способ охлаждения водяной водяной водяной водяной водяной
Макс. скорость потока в системе охлаждения 4 л/мин 4 л/мин 4 л/мин 4 л/мин 4 л/мин
Макс. tºC во входном отверстии 35 °С 35 °С 35 °С 35 °С 35 °С
Тип разъема R 24 R 24 R 24 R 24 R 24
Вес 8 кг 8 кг  8 кг 8 кг 8 кг


Технические характеристики рентгеновских трубок

Тип генератора XRG 160-0,64 XRG 160-1,6 XRG 160-1,6 HP
Номинальное напряжение генератора, кВ 160 160 160
Напряжение питания, В 230 ± 10% 230 ± 10% 230 ± 10%
Частота питающей сети, Гц 50/60 50/60 50/60
Потребляемая мощность, кВт 1,5 1,5 1,5
Выходное напряжение, кВ 20 ÷ 160 20 ÷ 160 20 ÷ 160
Выходной ток, мА 0 ÷ 20 0 ÷ 20 0 ÷ 20
Макс. мощность на малом фокусе, Вт 640 640 800
Макс. мощность на большом фокусе, Вт 640 1 600 1 600
Стабильность по выходному напряжению 0,1% 0,1% 0,1%
Стабильность по выходному току 0,1% 0,1% 0,1%
Диапазон рабочих температур, ºС +10 ÷ +35 +10 ÷ +35 +10 ÷ +35
Температура окружающей среды, ºС 0 ÷ +40 0 ÷ +40 0 ÷ +40
Относительная влажность окружающей среды 80% 80% 80%
Производитель
Bosello High Technology

Гарантия
12 месяцев
